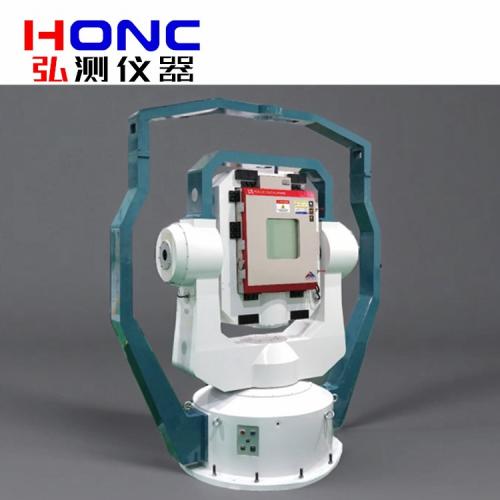

3DT-400FZ/WK型 三轴仿真温箱转台【惯性导航测试转台】
产品简介 Product introduction
惯性导航测试转台系统/Inertial Navigation Test Turntable System
惯导测试转台根据需要，有电动和手动两种驱动方式，按结构可分为单轴、双轴和三轴转台等，具有位置、速率、摇摆、跟踪等多种功能，用于各种惯性器件、惯性组合、随动跟踪装置等的地面测试。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.

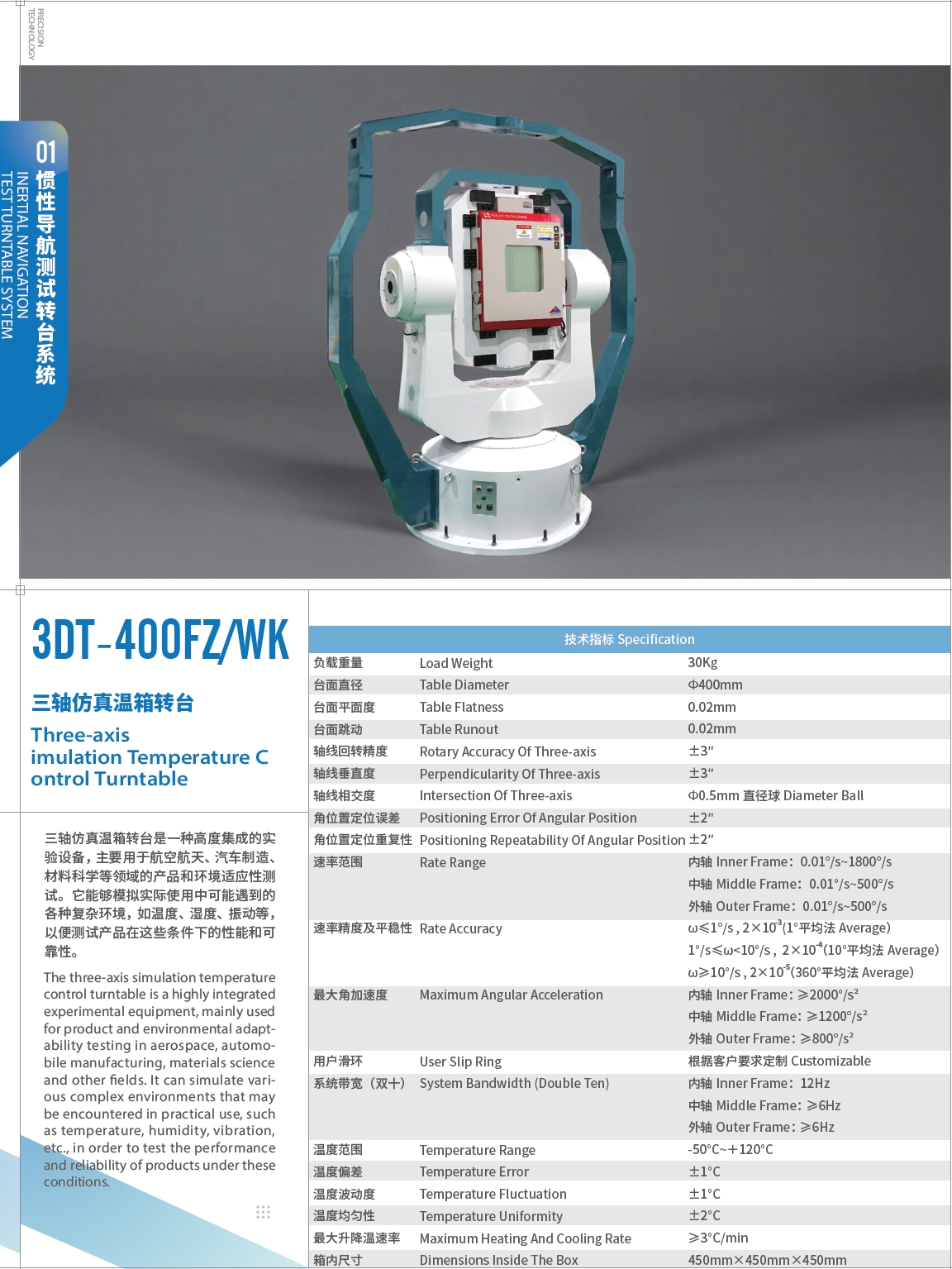

技术指标 Technical indicators
1，负载重量/Load Weight：30Kg；
2，台面直径/Table Diameter：Φ400mm；
3，台面平面度/Table Flatness：0.02mm；
4，台面跳动/Table Runout：0.02mm；
5，轴线回转精度/Rotary Accuracy Of Three-axis：±3"；
6，轴线垂直度/Perpendicularity Of Three-axis：±3"；
7，轴线相交度/Intersection Of Three-axis：Φ0.5mm直径球DiameterBall；
8，角位置定位误差/Positioning Error Of Angular Position：±2"；
9，角位置定位重复性/Positioning Repeatability Of Angular Position： ±2"；
10，速率范围/Rate Range：
内轴/Inner Frame：0.01/s~1800°/s；
中轴/Middle Frame：0.01/s~500°/s；
外轴/OuterFrame：0.01°/s~500°/s；
11，速率精度及平稳性/RateAccuracy：
ω≤1°/s，2×10-3(1°平均法Average)；
1°/s≤ω<10°/s，2×10-4(10°平均法Average)；
ω≥10°/s，2×10-5(360°平均法 Average)；
12，最大角加速度/Maximum Angular Acceleration：
内轴/ Inner Frame：≥2000°/s2；
中轴/ Middle Frame：≥1200°/s2；
外轴/ Outer Frame：≥800°/s2；
13，用户滑环/User Slip Ring：根据客户要求定制/Customizable；
14，系统带宽（双十）/ System Bandwidth (Double Ten)：
内轴/ Inner Frame：12Hz；
中轴/ Middle Frame：≥6Hz；
外轴/ OuterFrame：≥6Hz；
15，温度范围/Temperature Range：-50℃~+120℃；
16，温度偏差/Temperature Error：±1℃；
17，温度波动度/Temperature Fluctuation：±1℃；
18，温度均匀性/Temperature Uniformity：±2℃；
19，最大升降温速率/Maximum Heating And Cooling Rate：≥3℃/min；
20，箱内尺寸/Dimensions Inside The Box：450mm×450mm×450mm；
