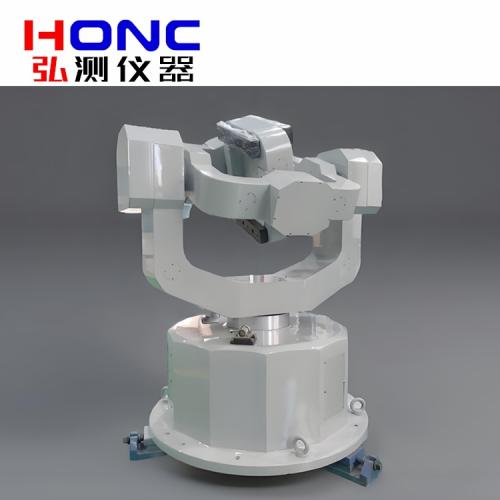

3DT-400B型 三轴电动转台【惯性导航测试转台】
产品简介 Product introduction
惯性导航测试转台系统/Inertial Navigation Test Turntable System
惯导测试转台根据需要，有电动和手动两种驱动方式，按结构可分为单轴、双轴和三轴转台等，具有位置、速率、摇摆、跟踪等多种功能，用于各种惯性器件、惯性组合、随动跟踪装置等的地面测试。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.
三轴电动转台是一种能够实现三个独立轴（通常为俯仰、滚转和偏航）旋转的设备，广泛应用于航空航天、军事、科研、工业自动化等领域。
The three-axis electric turntable is a device thatcanrotate onthreeindepen-dent axes (usually pitch, roll and yaw). It is widely used in aerospace, military,scientifc research, industrial automation and other fields.

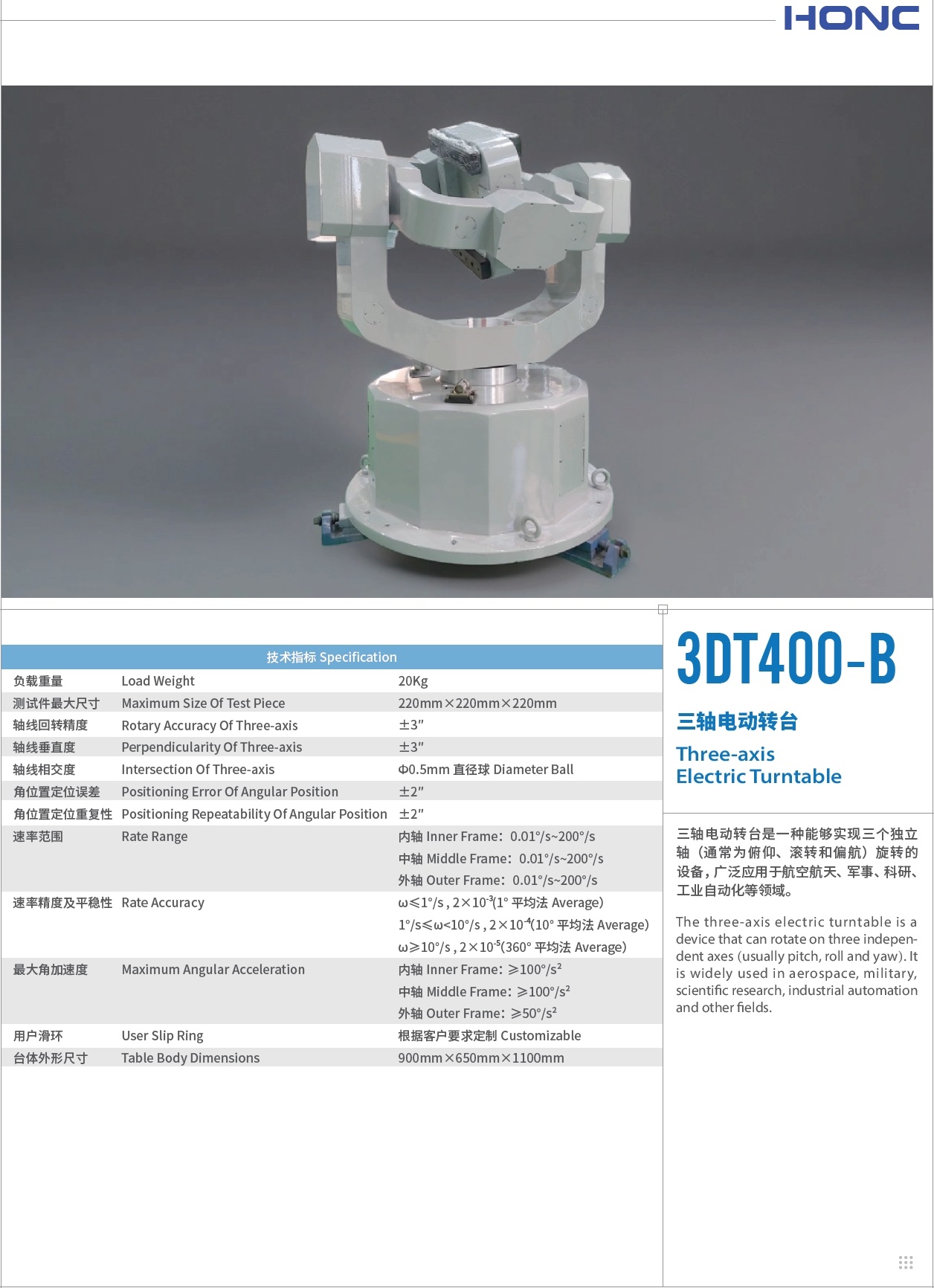

技术指标 Technical indicators
1.负载重量/Load Weight：20Kg；
2.测试件最大尺寸/Maximum Size Of Test Piece：220mm×220mm×220mm；
3.轴线回转精度/Rotary Accuracy Of Three-axis：±3"；
4.轴线垂直度/Perpendicularity Of Three-axis：±3"；
5.轴线相交度/Intersection Of Three-axis：Φ0.5mm直径球 Diameter Ball；
6.角位置定位误差/Positioning Error Of Angular Position：±2"；
7.角位置定位重复性/Positioning Repeatability Of Angular Position：±2"；
8.速率范围/Rate Range：
内轴/ Inner Frame：0.01°/s~200°/s；
中轴/ Middle Frame：0.01°/s~200°/s；
外轴/ Outer Frame：0.01°/s~200°/s；
9.速率精度及平稳性/Rate Accuracyw：
≤1%/s ,2×10-3 (1° 平均法 Average)；
1°/s≤w<10/s,2×10-4 (10°平均法 Average)；
w≥10%/s ,2×10-5 (360° 平均法 Average)；
10.最大角加速度/Maximum Angular Acceleration：
内轴/ Inner Frame：≥100%/s2；
中轴/ Middle Frame：≥100%/s2；
外轴/ Outer Frame：≥50%/s2；
11.用户滑环/User Slip Ring：根据客户要求定制/Customizable；
12.台体外形尺寸/Table Body Dimensions：900mm×650mm×1100mm；
