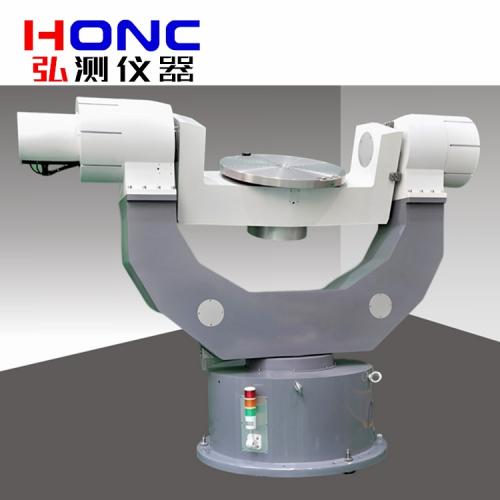

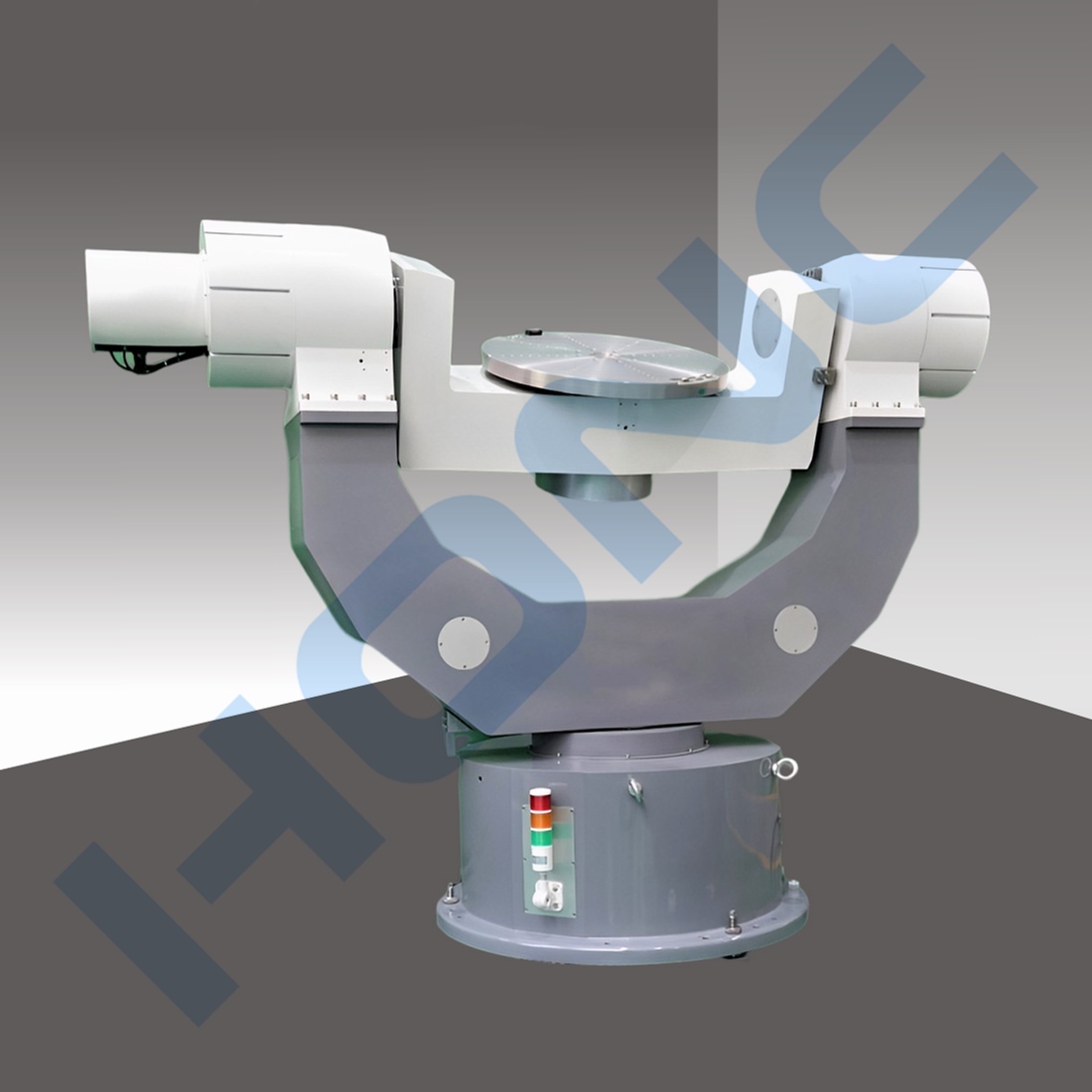

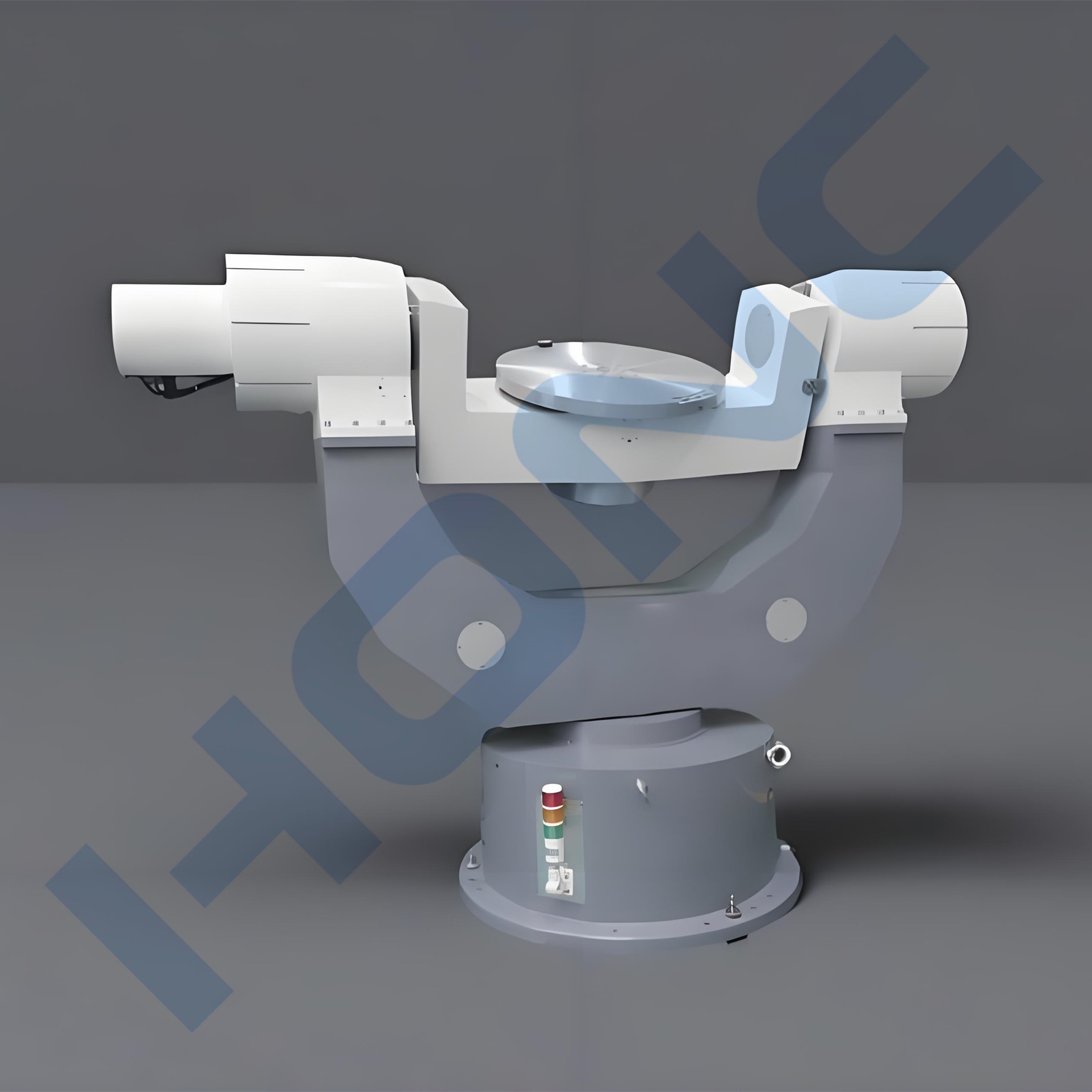

3DT-650A型三轴导航抗干扰测试转台【惯性导航测试转台】

产品简介 Product introduction
惯性导航测试转台系统/Inertial Navigation Test Turntable System
惯导测试转台根据需要，有电动和手动两种驱动方式，按结构可分为单轴、双轴和三轴转台等，具有位置、速率、摇摆、跟踪等多种功能，用于各种惯性器件、惯性组合、随动跟踪装置等的地面测试。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.
三轴电动转台是一种能够实现三个独立轴（通常为俯仰、滚转和偏航）旋转的设备，广泛应用于航空航天、军事、科研、工业自动化等领域。
The three-axis electric turntable is a device thatcanrotate onthreeindepen-dent axes (usually pitch, roll and yaw). It is widely used in aerospace, military,scientifc research, industrial automation and other fields.

技术指标 Technical indicators
1.方位转速：≤20°/s；
2.方位运动范围：360°连续；
3.方位加速度：≥20°/s²；
4.最大俯仰转速：≤20°/s²；
5.俯仰运动范围：-90°~+90°（水平方向为0°）；
6.俯仰加速度：≤20°/s²；
7.横滚转速：≥±10r/s；
8.横滚运动范围：0r/s~10r/s；
9.横滚运动范围：360°连续；
10.横滚加速度：≥60°/s²；
11.三轴正交度：≤0.2°；
12.最大负载能力：≥20Kg；
13.码盘分辨率：≤0.02°；
14.位置精度：≤±0.1°；
15.最大工件尺寸：≤φ600×450；
16.转台俯仰轴中心高度：2000mm(含底车高度)；横滚轴台面高度：1900mm(含底车高度)；
17.视场角：≤15°；

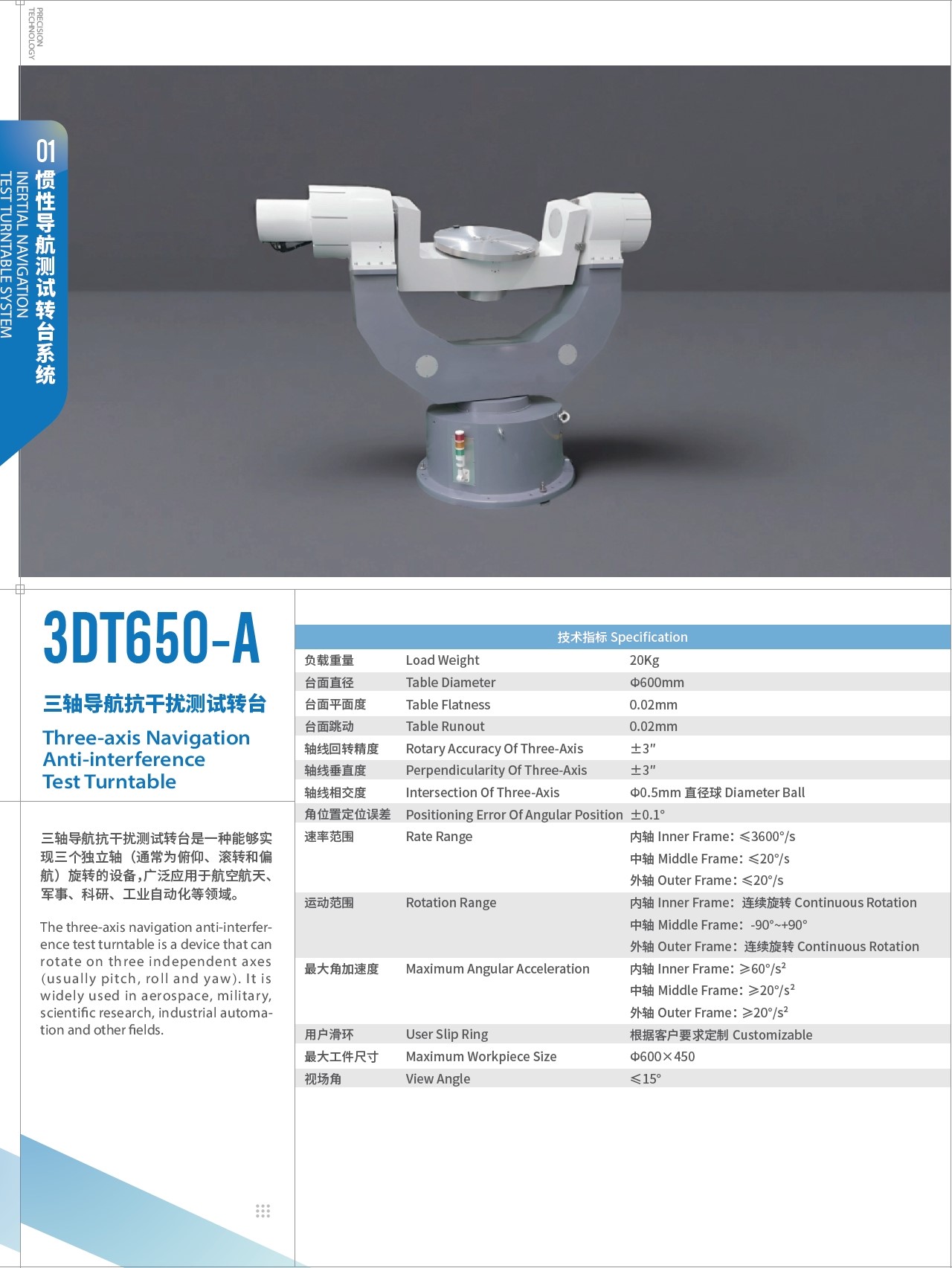

1.负载重量/Load Weight：20Kg；
2.台面直径/Table Diameter：Φ600mm；
3.台面平面度/Table Flatness：0.02mm；
4.台面跳动/Table Runout：0.02mm；
5.轴线回转精度/Rotary Accuracy Of Three-Axis：±3"；
6.轴线垂直度/Perpendicularity Of Three-Axis：±3"；
7.轴线相交度/Intersection Of Three-Axis：Φ0.5mm直径球/DiameterBall；
8.角位置定位误差/Positioning Error Of Angular Position： ±0.1°；
9.速率范围/Rate Range：
内轴/Inner Frame：≤3600°/s；
中轴/Middle Frame：≤20°/s；
外轴/Outer Frame：≤20°/s；
10.运动范围/Rotation Range：
内轴/Inner Frame：连续旋转 Continuous Rotation；
中轴/Middle Frame：-90°~+90°；
外轴/Outer Frame：连续旋转/ Continuous Rotation；
11.最大角加速度Maximum Angular Acceleration：
内轴/Inner Frame：≥60°/s²；
中轴/Middle Frame：≥20°/s²；
外轴/Outer Frame：≥20°/s²；
12.用户滑环/User Slip Ring：根据客户要求定制/Customizable；
13.最大工件尺寸/Maximum Workpiece Size：Φ600×450mm；
14.视场角/View Angle：≤15°；
