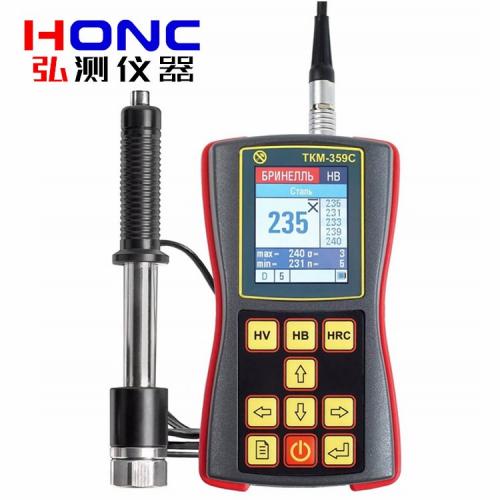

TKM-359C（基础型）型 高精度便携式里氏硬度计【俄罗斯Mashproject LLC】

Leeb Hardness tester TKM‑359C【Russia Mashproject LLC】

 产品简介   Product introduction

---

20多年前，作为苏联国防工业主要研究所之一的列宁格勒（现俄罗斯-圣彼得堡）中央材料研究所的分拆机构，研究和生产公司Mashproject LLC成立。

我们公司生产和供应用于金属及合金产品无损检测和技术诊断的便携式高精度设备：

       ●  UCI 和 里氏硬度计；

       ●  各种探伤仪，包括涡流 (EC) 探伤仪；

       ●  裂纹深度测量仪；

       ●  磁性金属分析仪/矫顽力计。

我们充分了解各种工作环境的特点。因此，我们开发的设备能够在实验室、污染的生产车间空气、炎热的夏季或北方的冬季等恶劣环境下舒适使用。

定制化是我们的首要任务之一。正因如此，Mashproject LLC 的产品在无损检测设备市场备受客户青睐。

我们的设备广泛应用于各行各业的大型制造商，包括石油天然气生产、能源行业、机械工程、航空工业、冶金工业等等。

我们专注于便携式硬度计的设计和生产，能够对各种钢、铸铁、青铜、黄铜、铜、铝等材质的产品进行简单快捷的硬度测试，无论其尺寸、壁厚或表面特性如何。

---

TKM-359C（基础型）型 高精度便携式里氏硬度计【俄罗斯Mashproject LLC】（Leeb Hardness tester TKM‑359C【Russia Mashproject LLC】），是一种高精度设备，用于测量金属和合金产品的硬度，包括热处理、高频淬火的质量控制以及实验室、生产或现场条件下的机械强度评估。该硬度计适用于在实验室、制造和现场条件下快速测量金属物品。

该装置适用于冶金、机械工程、航空、造船、原子工业、石油和天然气工业的产品质量无损检测。

该设备其工作原理为 里氏法，其中带有硬质合金尖端的压头的回弹速度与下落速度的比值取决于被测材料的硬度。

基本套件包含使用硬度测试方法解决大多数无损检测任务所需的一切。

---

TKM-359C里氏硬度计，已列入俄罗斯联邦国家计量器具登记册。

符合 TP TC 004/2011 和 TP TC 020/2011 的要求。



 应用范围   Applications

---

●  所有基本类型的金属和合金无需额外校准（结构钢、工具钢、耐腐蚀钢、耐热钢、不锈钢和合金；以及有色金属、铸铁、铝、青铜、黄铜合金）；

●  表面硬化和高频电流硬化的物品；

●  复杂形状的产品（齿轮、管道、轴）；

●  表面粗糙的重型和大型物体（天然气管道、铁轨、结构部件）。

1、模具型腔。

2、轴承及其它零件。

3、压力容器、汽轮发电机组及其设备的失效分析。

4、重型工件。

5、已安装的机械或永久性组装部件。

6、试验空间很狭小的工件。

7、要求对测试结果有正规的原始记录。

8、金属材料仓库的材料区分。

9、大型工件大范围内多处测量部位的快速检验。

10、被广泛应用于热工、压力容器、航空、航天、电力、石油、化工、管道、军工、核工业、船舶、汽车、冶金、钢构、铁路、高校等行业的制造、生产、质控环节上。

11、适用材料：钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、锻钢。

 工作原理   Working principle

---

用规定质量的冲击体在弹力作用下,以一定速度冲击试样表面,用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度值。计算公式如下：HL=1000×VB/ VA；

式中： HL——里氏硬度值；

          VB——冲击体回弹速度；

          VA——冲击体冲击速度；

 性能特点   Performance characteristics

---

测量性能优点：

●  可测量的金属和合金材料范围广泛，具有不同的物理和机械性能。

●  采购生产中材料硬度识别的可能性。

●  控制产品表面硬度变化的性质。

●  测量难以到达的地方的硬度。

●  传感器的空间位置不会影响测量结果。

●  配备具有不同尺寸、弹簧刚度、

●  压头硬度和定位附件的附加可更换传感器。

●  对被测工件的表面曲率和粗糙度的敏感度较低。

●  稳定的测量结果与探头按压到表面的力度和时间无关。

●  在毛坯生产中进行材料识别的可能性。

---

产品设计优点：

●  防冲击、防尘、防水的橡胶外壳。

●  直观的测量显示界面符合硬度计算标准，并按照“即插即用”原则。

●  明亮的彩色显示屏，即使在零度以下的温度也能正常工作，并且在任何光照下保持读数清晰。

●  发出超过规定读数阈值的信号。

●  独特的统计数据处理和读数平均系统。

●  使用 2 个标准硬度块可以快速对硬度计进行校准。

●  灵活的设备内存组件，用于记录测量结果和数据分析。

●  使用不超过 2 个控制样本对硬度计刻度进行额外校准；

●  使用 2 至 10 个控制样本进行未知硬度材料额外校准。

---

被测产品的要求：

●  重量超过 5 公斤且厚度超过 6毫米的被测物品：无需额外准备，可直接测量；

●  刚性建筑产品（例如管道），预期硬度为 90 至 250 HB，厚度超过 4 毫米：无需额外准备，可直接测量；；

●  其他产品：必须使用固定膏（“TsIATIM”或其他）将产品“搭接”到支撑板上；

●  确保最大测量精度的受控表面的粗糙度取决于传感器的类型。

---

硬度计测量模式：

●  常用硬度标尺：

硬度基本单位：洛氏硬度HRC、布氏硬度HB、维氏硬度HV。适合大部分产品的常规硬度测试。

●  通过对基本硬度标尺进行额外校准：

根据 HRA、HRB、HSD 标度和抗拉强度（MPa，根据 GOST 22791-77 重新计算）。适合高合金钢、特种铸铁和有色金属的硬度测试。

●  通过附加硬度标准（由用户定义或由制造商添加）：

由用户根据未知硬度材料进行自定义校准测量。适合特殊材料或非常规材料的硬度计测试。

---

测量结果与统计处理智能系统：

●  测量统计处理的参数：

1.最大值、最小值、平均值、平均值的标准差。

2.与用户设定值的平均偏差，结果大于/小于该值，最大偏差在值的较大/较小一侧。

3.超出范围上限/下限的结果数（用户指定），与上限/下限的最大偏差。

4.自动拒绝错误测量的结果。

5.显示所有测量结果。

●  设备内存中的处理结果：

1.计算平均值、标准差。

2.计算一组测量结果中的最大值和最小值。

3.相对于指定硬度值的计算。

4.与指定硬度值相关的结果样本。

5.在硬度计显示屏上绘制图表：相对于平均值；用户指定的值或范围。

●  硬度分析软件【选配】：

1.在电脑上安装硬度数据分析软件，进行数据分析和报告输出。

---

 技术指标   Technical indicators

---

1、测量范围：240 ~ 940HV, 90 ~ 450HB, 70.5 ~ 85.5HRA , 51 ~ 100HRB, 20 ~ 70HRC,  35 ~ 102HSD，350 ~ 1500MPa；

2、分辨率：1HV, 1HB, 0.1HRA, 1HRB,  0.1HRC, 1HSD, 1 MPa；

3、测量精度：

       ●  HB布氏硬度：（90 ~ 150）HB：±10HB；（150 ~ 300）HB：±15HB；（300 ~ 450）HB：±20HB；

       ●  HV维氏硬度：（240 ~ 500）HV：±15HV；（500 ~ 800）HV：±20HV；（800 ~ 940）HV：±25HV；

       ●  HRC洛氏硬度：±2HRC；

4、最小测量区域（被测产品表面上放置传感器区域的直径）：

       ●  对于里氏硬度传感器：平面上：7毫米；

5、根据不同材料的预设附加尺度控制硬度范围：

       ●  灰铸铁（含层状石墨） ：90–335 HB；

       ●  球墨铸铁（含致密石墨）、球墨铸铁（含球状石墨） ：130–390 HB；

       ●  合金钢、工具钢 ：80-900 HV，20-70 HRC；

       ●  铝合金 ：30–160 HB；

       ●  黄铜（铜锌合金） ：40–175 HB、14–95 HRB；

       ●  青铜（铜锡、铜铝）：60–290 HB；

6、硬度计标尺的可附加自定义校准次数：每个尺度 5 个；

7、附加自定义测量模式：3个；

8、一次硬度测量的时间：2秒；

9、计算平均值的测量次数：1~50次；

10、与计算机通信数据输出接口：USB接口；

11、数据储存：机身内置100个储存组；可储存10000个数据（读数/测量结果）；

12、计算平均值时剔除明显错误测量结果的算法数量：3；

13、数据输出：在PC端通过数据线可读取到机身内置储存的数据；【选配】

14、报告生成：PC端读取储存数据后，可直接生成excel和PDF版标准实验报告（含测量数据、折线图、柱状图、最大值、最小值、平均值、上下限值等）；【选配】

15、硬度校准：可通过选配的高、低值硬度块来校准仪器精度；

16、测量模式： HV、HB、HRA、HRB、HRC、HSD、MPa 和3种用户自定义测量模式；

17、使用环境：-15°C ~ +35°C；

18、电源：内置可充电锂聚合物电池；3.7V 1100mAh；

19、主机尺寸：121x69x41mm；

20、主机重量：300g；

21、标准传感器的重量：300g；

22、硬度计建议校准时间间隔：1年；

---

硬度计探头的技术参数：

 标准配置   Standard configuration

---

o 硬度计主机

o 里氏硬度探头、D型【原装进口】【出厂标配；具体配置以出厂为准。】

o 通讯数据线缆

o USB充电线缆

o 电源适配器

o 探头保护套

o 随机文件

o 专用包装箱

※  不同型号的机型配置不同；请以实际订货范围为准。

 选配附件   Optional accessories

---

■  D型探头;

■  G型探头;

■  E型探头;

■  耦合剂、ISH-COUPLANT

■  专用定制稳定型测量支架

■  标准硬度块、非标定制

---
