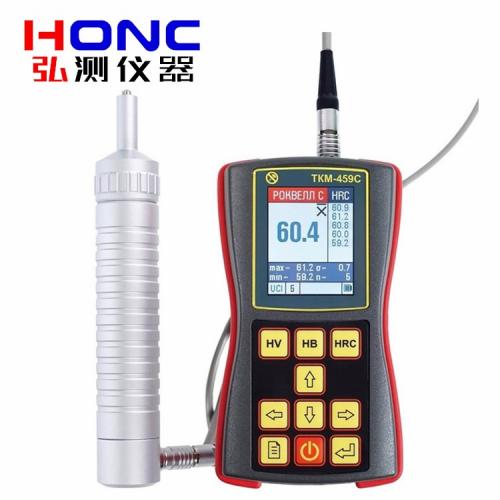

TKM-459C（基础型）型 高精度便携式超声波硬度计【俄罗斯Mashproject LLC】

UCI Hardness tester TKM‑459C“Basic”【Russia Mashproject LLC】

 产品简介   Product introduction

---

20多年前，作为苏联国防工业主要研究所之一的列宁格勒（现俄罗斯-圣彼得堡）中央材料研究所的分拆机构，研究和生产公司Mashproject LLC成立。

我们公司生产和供应用于金属及合金产品无损检测和技术诊断的便携式高精度设备：

       ●  UCI 和 里氏硬度计；

       ●  各种探伤仪，包括涡流 (EC) 探伤仪；

       ●  裂纹深度测量仪；

       ●  磁性金属分析仪/矫顽力计。

我们充分了解各种工作环境的特点。因此，我们开发的设备能够在实验室、污染的生产车间空气、炎热的夏季或北方的冬季等恶劣环境下舒适使用。

定制化是我们的首要任务之一。正因如此，Mashproject LLC 的产品在无损检测设备市场备受客户青睐。

我们的设备广泛应用于各行各业的大型制造商，包括石油天然气生产、能源行业、机械工程、航空工业、冶金工业等等。

我们专注于便携式硬度计的设计和生产，能够对各种钢、铸铁、青铜、黄铜、铜、铝等材质的产品进行简单快捷的硬度测试，无论其尺寸、壁厚或表面特性如何。

---

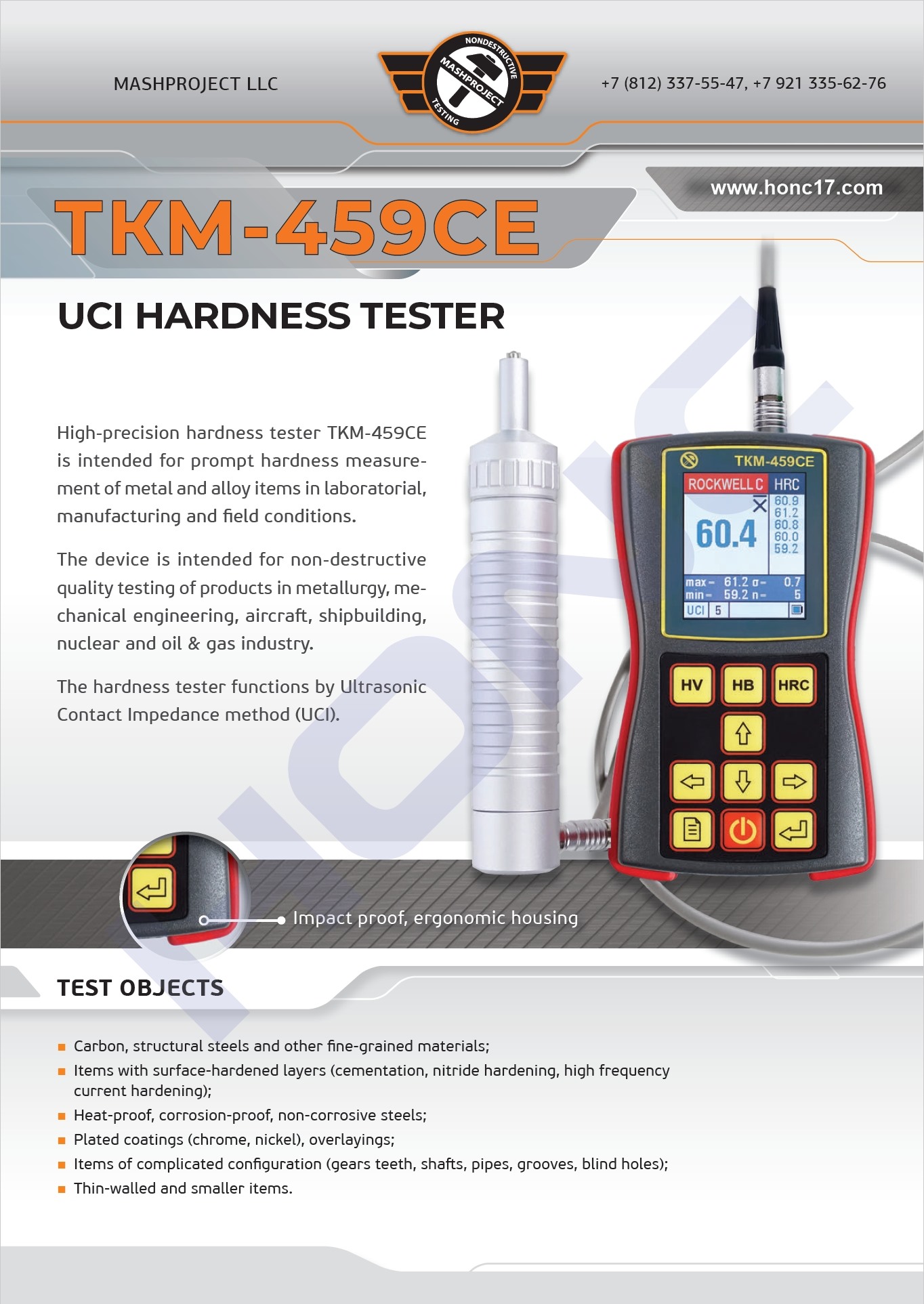

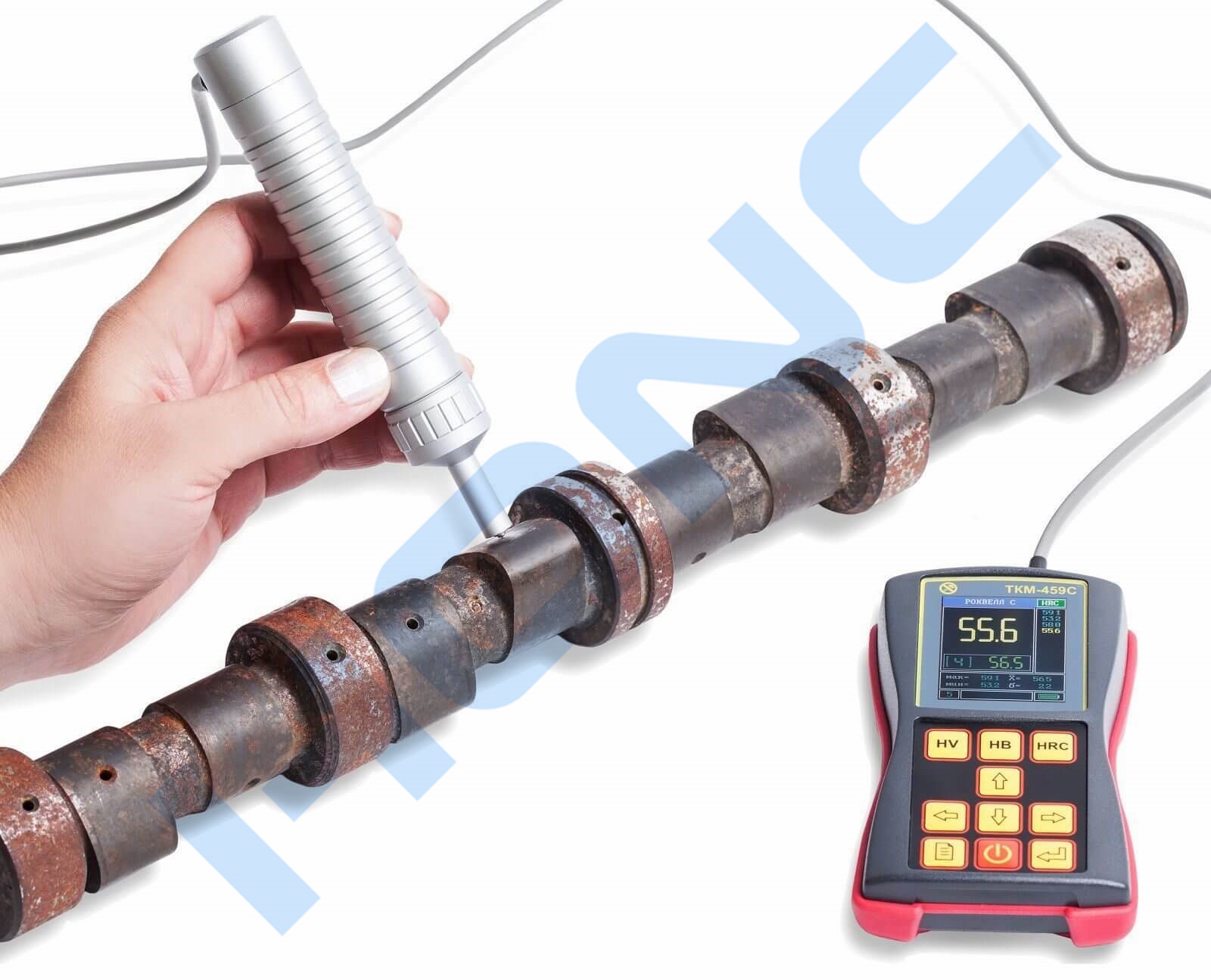

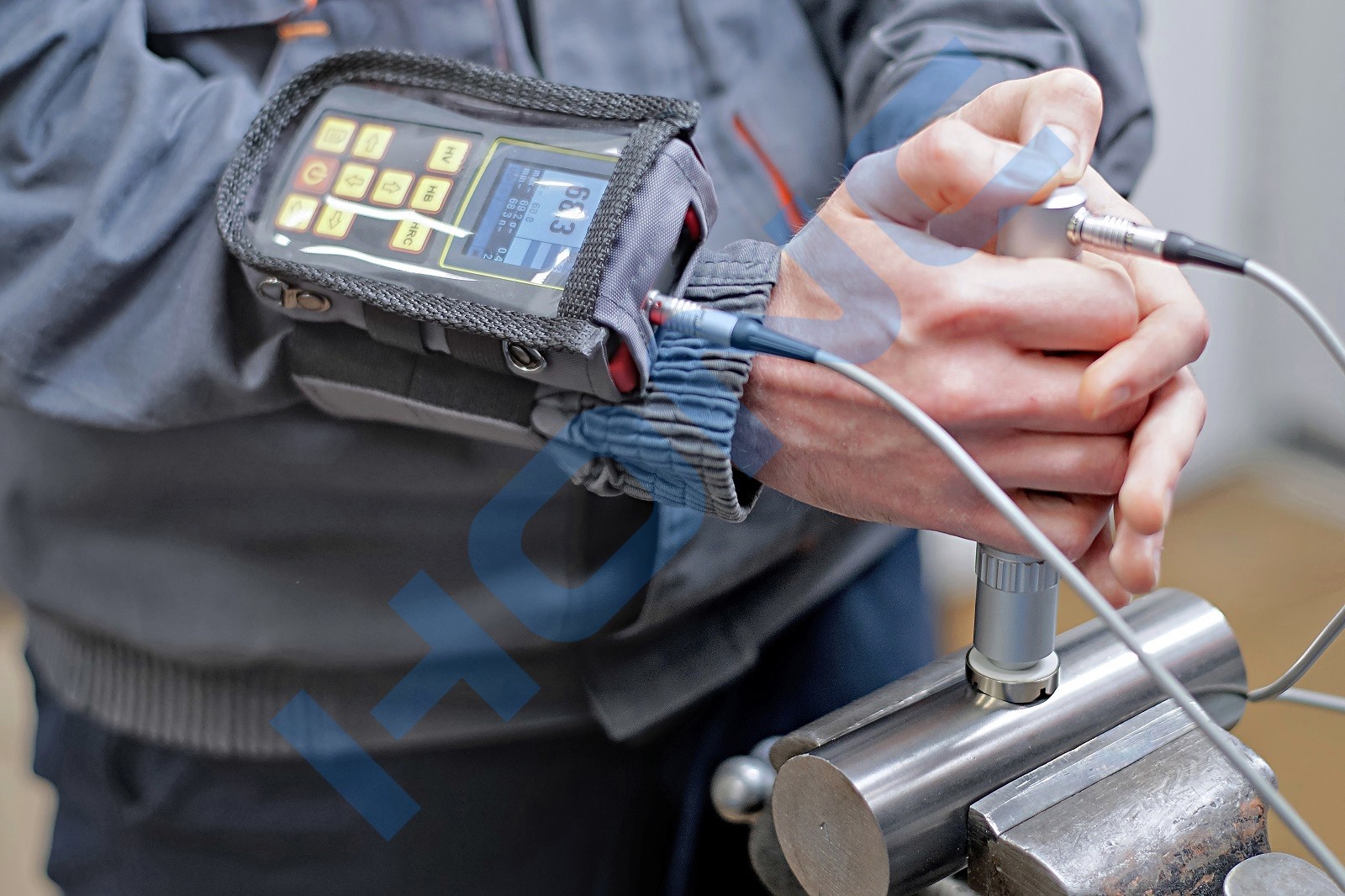

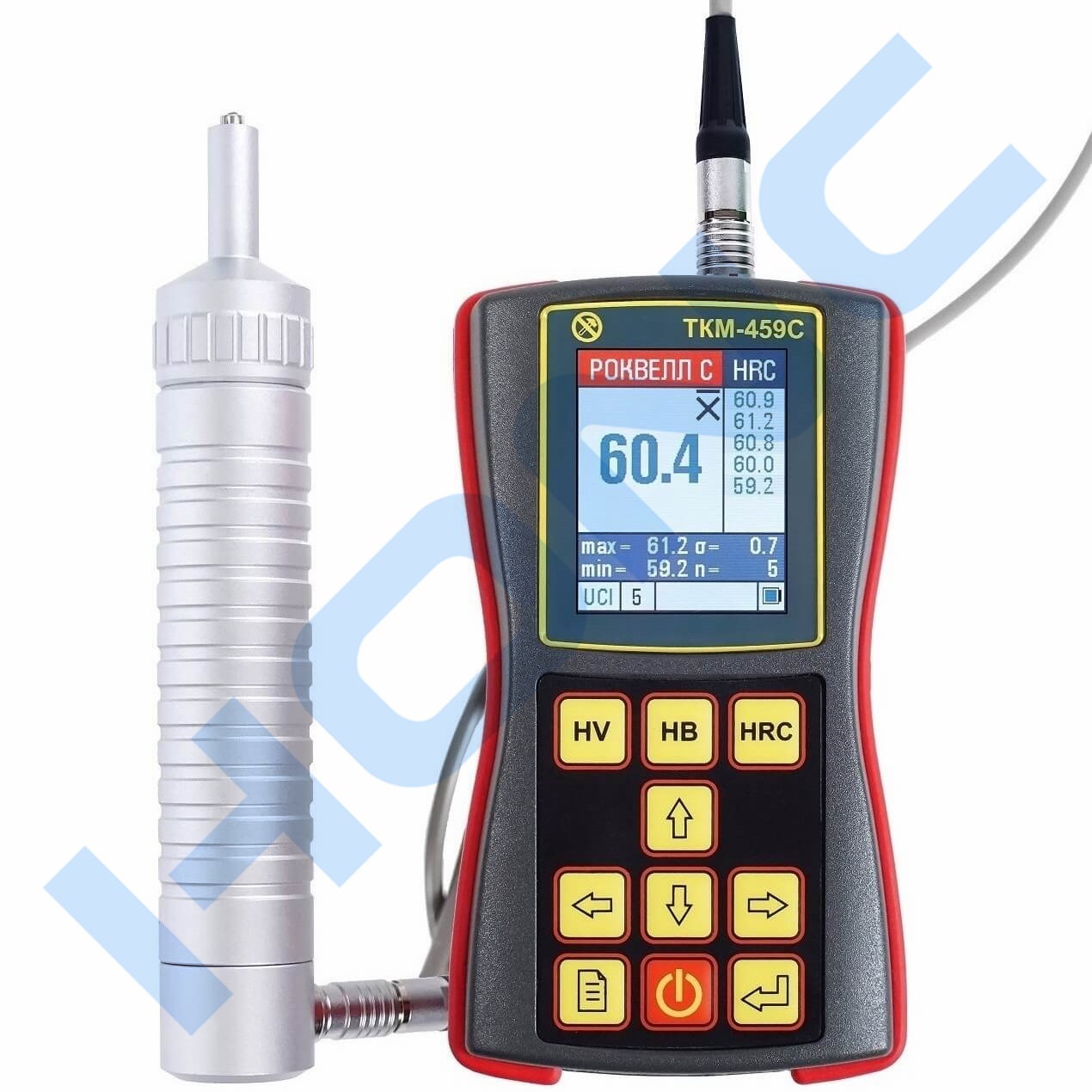

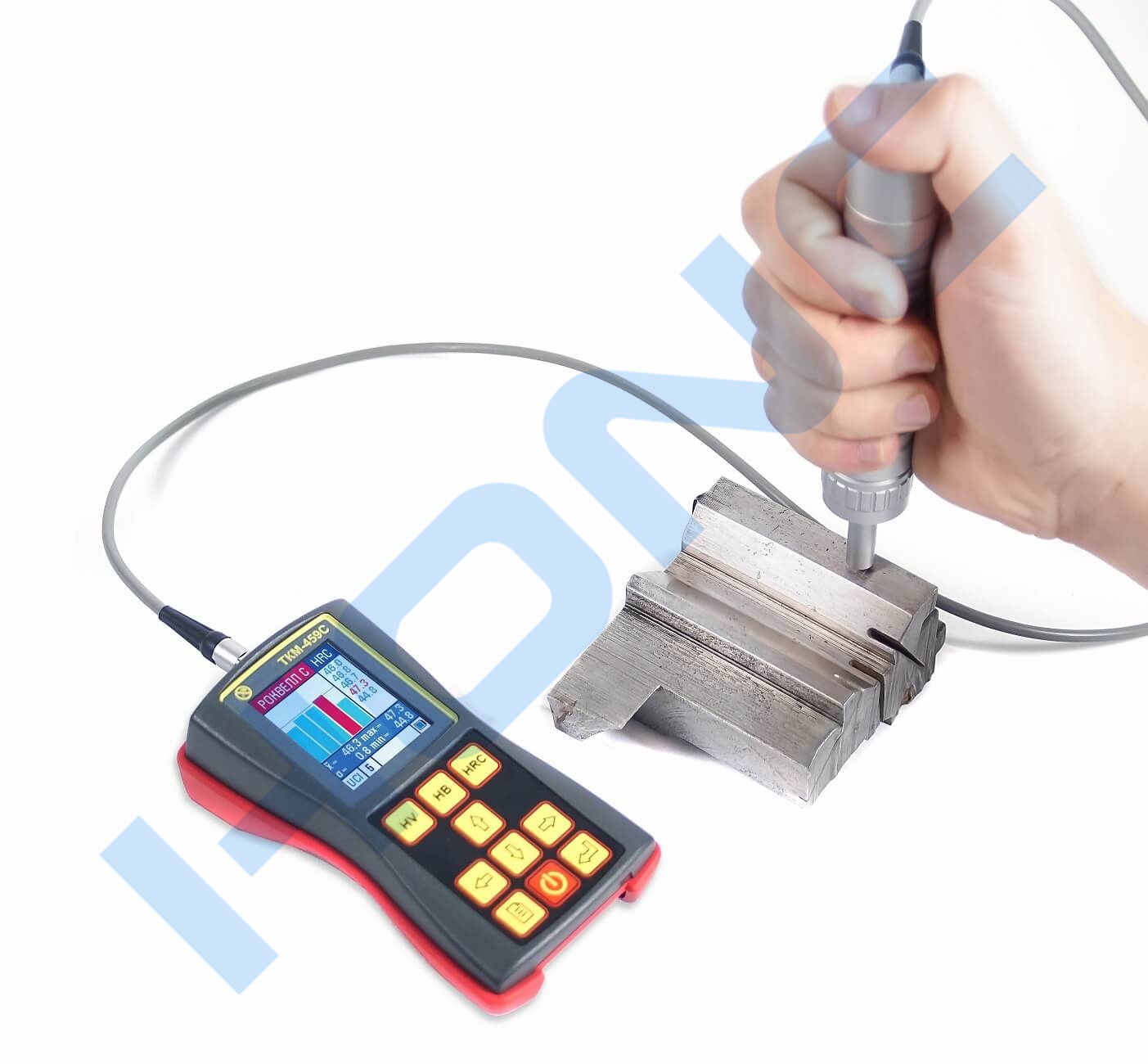

高精度便携式超声波硬度计、TKM-459C，适用于实验室、制造和现场条件下快速测量金属物品的硬度。

该设备可对冶金、机械工程、航空航天、船舶制造、核工业、石油和天然气工业领域的产品进行无损质量控制。

该硬度计适用于测量碳素结构钢的基本硬度制，包括布氏硬度 (HB)、洛氏硬度 (HRC)、维氏硬度 (HV)。

该硬度计采用 UCI 方法（超声波接触阻抗法）。

目前，硬度测试可采用的方法很多，如布氏、洛式、维氏、里氏、超声波法等。其中布氏和洛式对被测物表面损伤较大、而维氏成本较高，且都不能测试大型工件；里氏硬度计属间接测量硬度，测试布氏、洛式、维氏偏差较大。随着微处理器的技术发展，超声波无损检测方法已获得了行业认可，其中超声波测厚仪和探伤仪已经广泛应用，而超声波硬度计也在国外普及。

TKM-459C型 高精度便携式超声波硬度计【俄罗斯Mashproject LLC】，可测量的工件部位包括法兰盘边缘和齿轮根部、齿面、齿顶、端面、伞齿轮、冲压件、淬火件、氮化层、渗碳层、工模、薄板；表面硬化的齿和齿轮的测量；锥度部有硬度测量；轴和薄壁管道、容器的测量；车轮、涡轮转子的硬度测量；钻头的刀口的硬度测量；焊接部位。

---

TKM-459C超声波硬度计，已列入俄罗斯联邦国家计量器具登记册。

符合 TP TC 004/2011 和 TP TC 020/2011 的要求。



 应用范围   Applications

---

●  评估渗碳，标准淬火和高频淬火值；

●  焊接缝隙硬度的测量（坦克，船体，桥梁，铁塔等）；

●  齿轮表面的硬度测量（较小的工件）；

●  测量的结构强度或硬度设施；

●  100 ％在线检测的组成部分（发动机阀门，机架，曲轴，轴承等）；

●  适用于钢铁、有色金属及合金；

●  可以测量表面硬化层(如渗碳、渗氮、高频淬火等)和镀层(如镀铬面等)的硬度；

●  可以测量工件的拉伸强度MPa；

●  可以测量薄壁和工件边缘；

●  测量区域小, 可以测量弧面、锥面和一些形状复杂的工件；

●  可测量轻, 小工件；

●  可测量狭小空间的硬度, 如直径大于5mm的盲孔或凹槽；

●  可以在任何方向测量, 便于测量大型工件；

●  对工件表面粗糙度要求较小；

TKM-459C 可测量以下材料的硬度：

– 碳钢和结构钢；

– 表面硬化层（例如渗碳、氮化、高频电流淬火）的工件；

– 耐热、耐腐蚀、防腐钢；

– 镀层（铬）、堆焊、电镀层（铬）、表面处理；

– 结构复杂的工件、复杂形状的产品（齿轮、轴）；

– 薄壁小尺寸产品，

– 在局部研究材料特性时，对细颗粒材料制成的产品进行研究。

 工作原理   Working principle

---

超声波硬度计基于超声接触阻抗测量原理，也称UCI（Ultrasonic contact Impedance）方法。当被测材料与传感器接触时，在均匀的接触压力下，传感器杆的谐振频率随试件的硬度而改变。探头中的传感器杆，一端和一个大质量刚体固定在一起，另一端镶有金刚石。当压头被压到工件上，在固定负荷作用下，对弹性模量相同的工件来说，硬度愈低，那么压头与工件表面的接触面积愈大，从而阻尼传感器杆的压头端的压痕大小也愈大，于是此端振动幅度也愈小，谐振频率就愈高。计量该频率的变化达到测量硬度的目的，采用机电转换的信号拾取方式，显示出硬度值。该方法对被测件的损伤小，为无损伤测量。

 性能特点   Performance characteristics

---

■   测量压痕小, 对工件几乎无损伤；

■   测力和测量时间不受操作者影响；

■   测量单位 HV、HB、HRA、HRB、HRC、HSD、MPa；

■   多种硬度值之间任意转换，机身内置各硬度标尺之间的硬度值互相换算；

■   机身可显示最大值，最小值，平均值和均方根误差等；

■   软件可以同时显示硬度测试数据，曲线图、柱状图和上下限值；

■   软件可以设置硬度值区间范围（允许的最小值和最大值，超出区间值自动标红）；

■   可设置多次测量，自动计算平均值；

■   可设置上下限值并自动判断测量结果；

■   可建立100个存储组（可储存12900 个 测量结果）；

■   储存的硬度数据可通过软件读取，并可导出excel和PDF数据，也可以生成直观的标准硬度实验测试报告；

■   软件可以自定义单位信息，单位logo，联系方式，时间，操作者，被测工件名称，编号，材料，仪器名称，型号，编号等信息；（软件自动记忆，下次开启可自动读取上次储存的信息）

■   彩色LCD显示屏，可实时显示每次测量的测试数据；

■   可设置自动关机时间和自动亮屏时间；

■   随机附带标准超声波硬度块，以便校准；

■   内置三种用户自定义模式，可自定义校准后测量非标材料；

■   防尘防水设计；

---

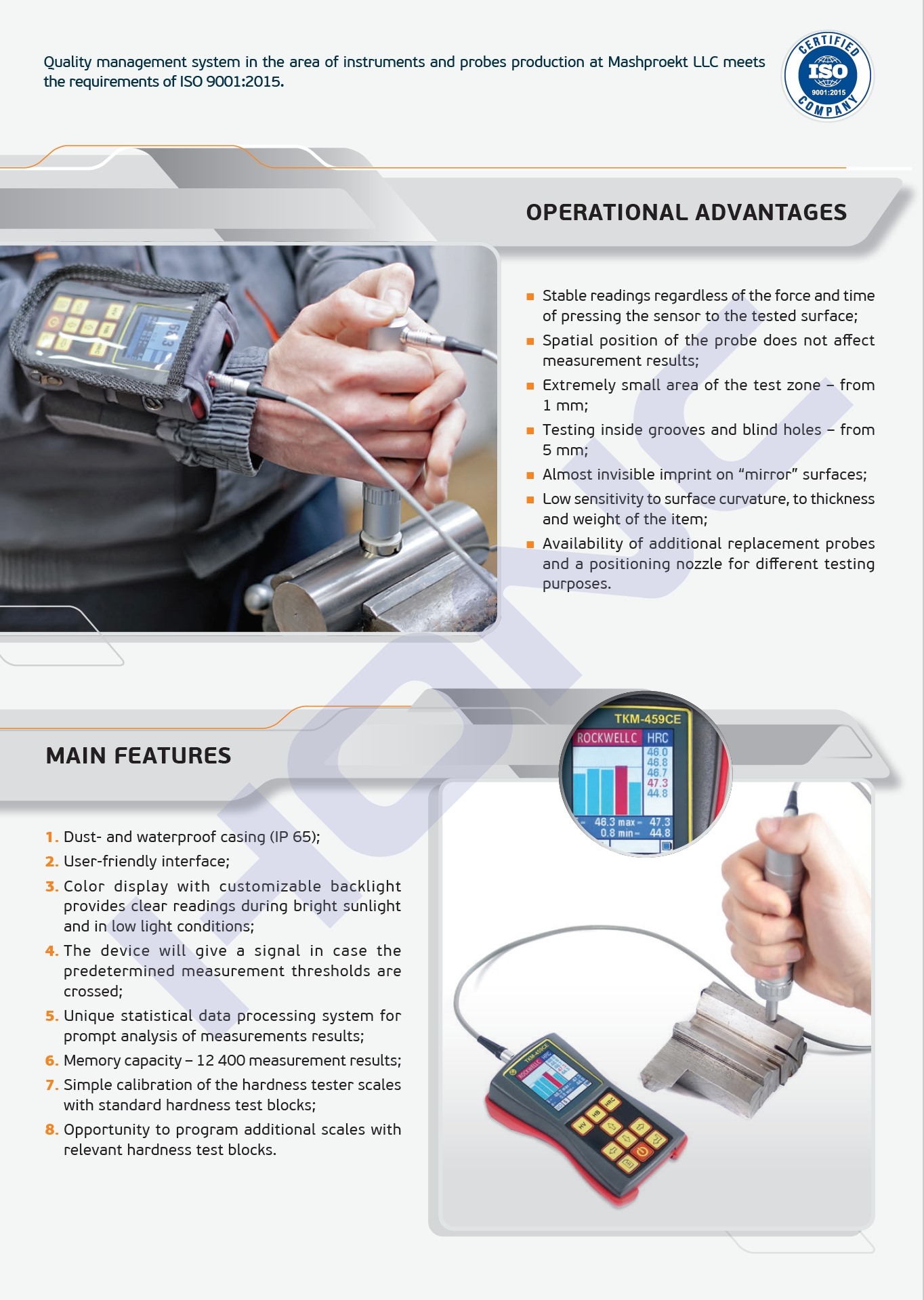

测量性能优点：

●  读数稳定，不受传感器按压力度和时间的影响。

●  易于测量被测工件的狭小空间区域，传感器的空间位置不会影响测量结果。

●  超小控制区域面积（最小 1 毫米）。

●  可控制 5 毫米以上的槽孔和盲孔（其他竞争产品可能无法提供）。

●  被测产品的压痕几乎不可见。

●  对产品表面曲率、厚度和重量的敏感度低。

---

产品设计优点：

●  防冲击、防尘、防水的橡胶外壳。

●  直观的测量显示界面符合硬度计算标准，并按照“即插即用”原则。

●  明亮的彩色显示屏，即使在零度以下的温度也能正常工作，并且在任何光照下保持读数清晰。

●  发出超过规定读数阈值的信号。

●  独特的统计数据处理和读数平均系统。

●  使用 2 个标准硬度块可以快速对硬度计进行校准。

●  灵活的设备内存组件，用于记录测量结果和数据分析。

●  使用不超过 2 个控制样本对硬度计刻度进行额外校准；

●  使用 2 至 10 个控制样本进行未知硬度材料额外校准。

---

被测产品的要求：

●  重量超过 1 公斤且厚度超过 2 毫米的被测物品，无需额外准备，可直接测量；

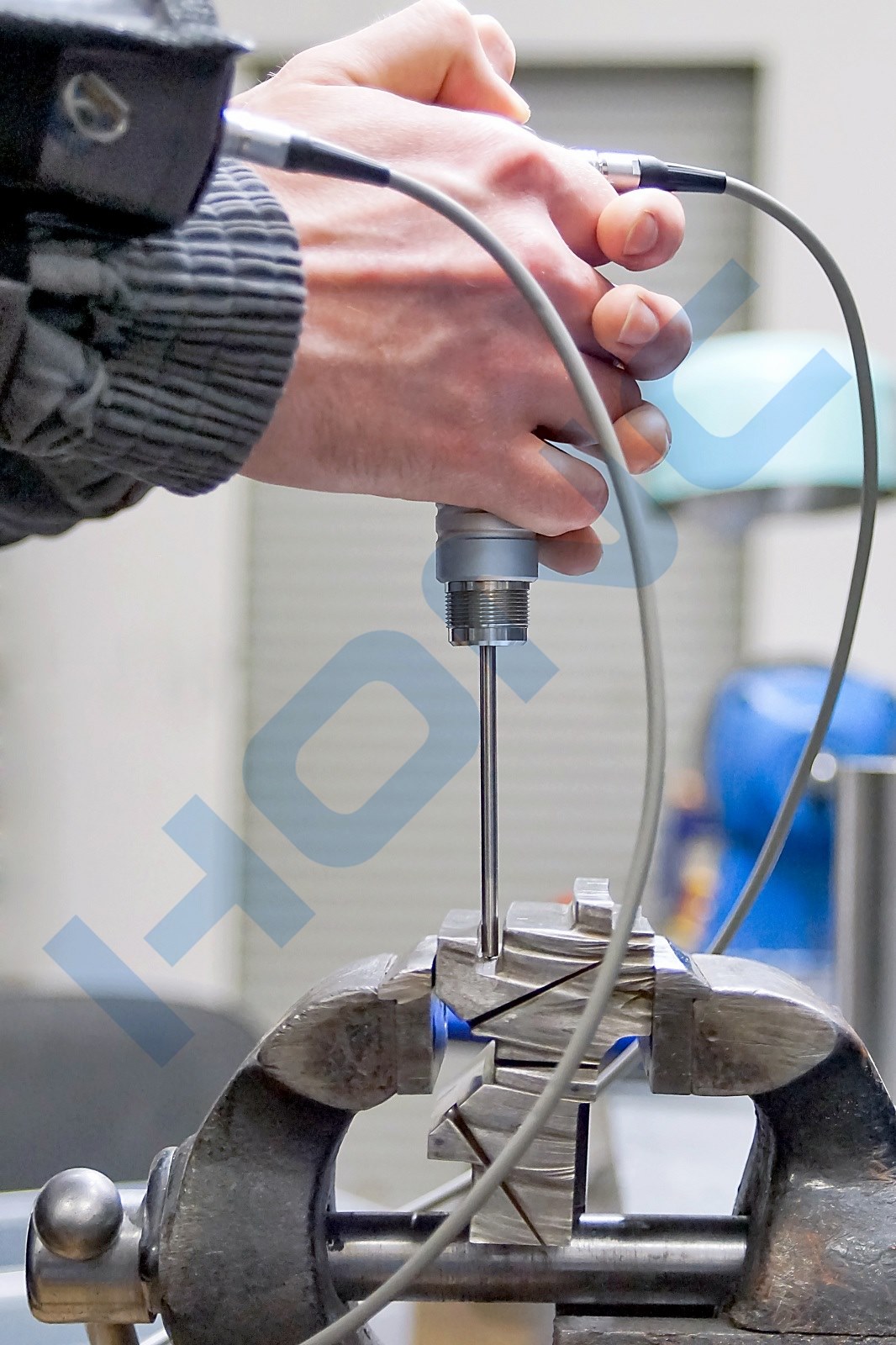

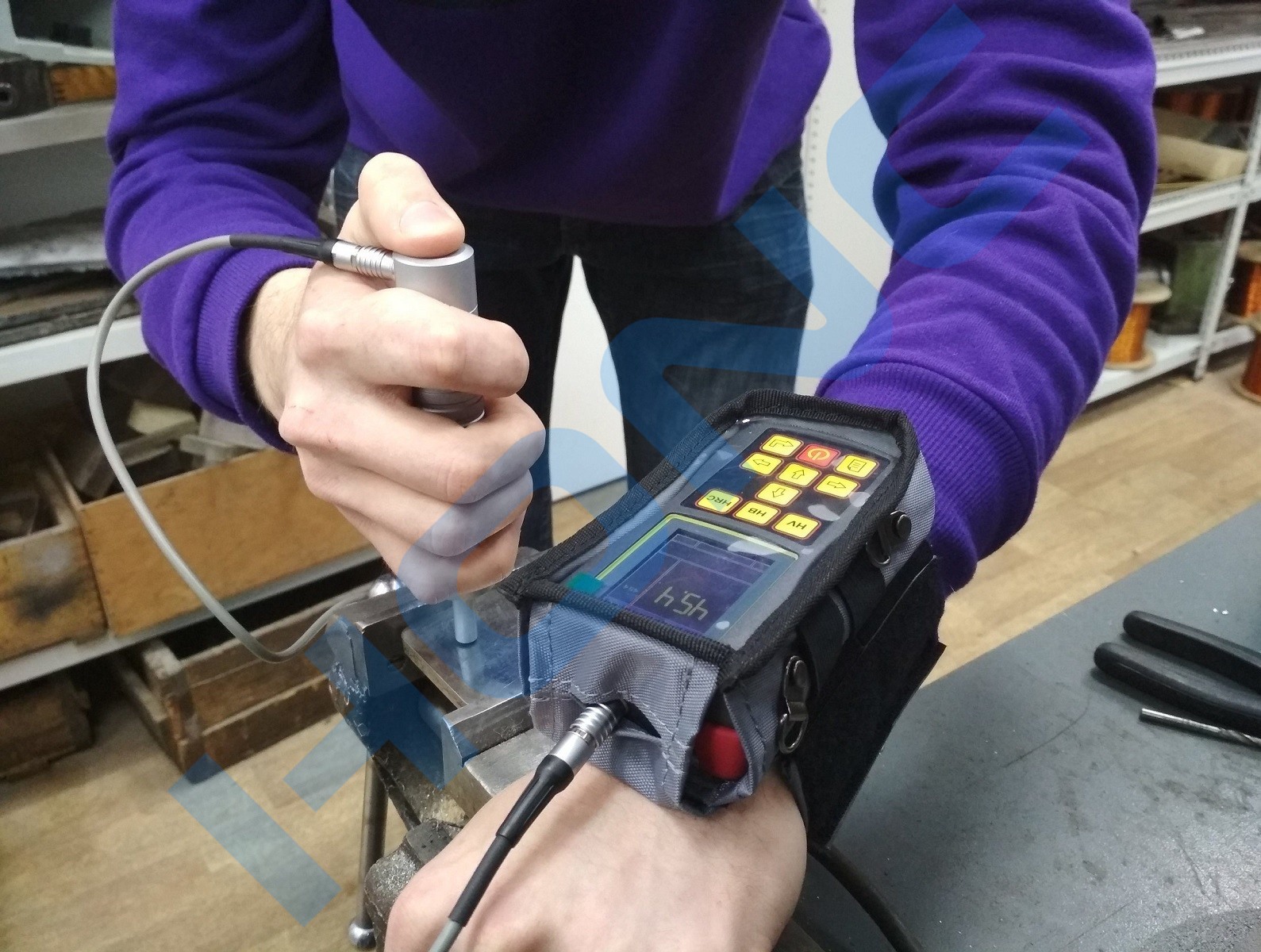

●  重量不足1公斤的超薄被测物品，建议用虎钳固定夹紧或用固定膏（粘接剂）固定在支撑板上；

●  厚度小于2毫米的被测物品，应用固定膏（粘接剂）固定在虎钳中或支撑板上；

●  被测产品的受控表面粗糙度优于1.6Ra，将会提供更佳测量精度，无需增加平均次数。

---

TKM-459C超声波硬度计测量模式：

●  常用硬度标尺：

硬度基本单位：洛氏硬度HRC、布氏硬度HB、维氏硬度HV。适合大部分产品的常规硬度测试。

●  通过对基本硬度标尺进行额外校准：

根据 HRA、HRB、HSD 标度和抗拉强度（MPa，根据 GOST 22791-77 重新计算）。适合高合金钢、特种铸铁和有色金属的硬度测试。

●  通过附加硬度标准（由用户定义或由制造商添加）：

由用户根据未知硬度材料进行自定义校准测量。适合特殊材料或非常规材料的硬度计测试。

---

测量结果与统计处理智能系统：

●  测量统计处理的参数：

1.最大值、最小值、平均值、平均值的标准差。

2.与用户设定值的平均偏差，结果大于/小于该值，最大偏差在值的较大/较小一侧。

3.超出范围上限/下限的结果数（用户指定），与上限/下限的最大偏差。

4.自动拒绝错误测量的结果。

5.显示所有测量结果。

●  设备内存中的处理结果：

1.计算平均值、标准差。

2.计算一组测量结果中的最大值和最小值。

3.相对于指定硬度值的计算。

4.与指定硬度值相关的结果样本。

5.在硬度计显示屏上绘制图表：相对于平均值；用户指定的值或范围。

●  硬度分析软件【选配】：

1.在电脑上安装硬度数据分析软件，进行数据分析和报告输出。

---

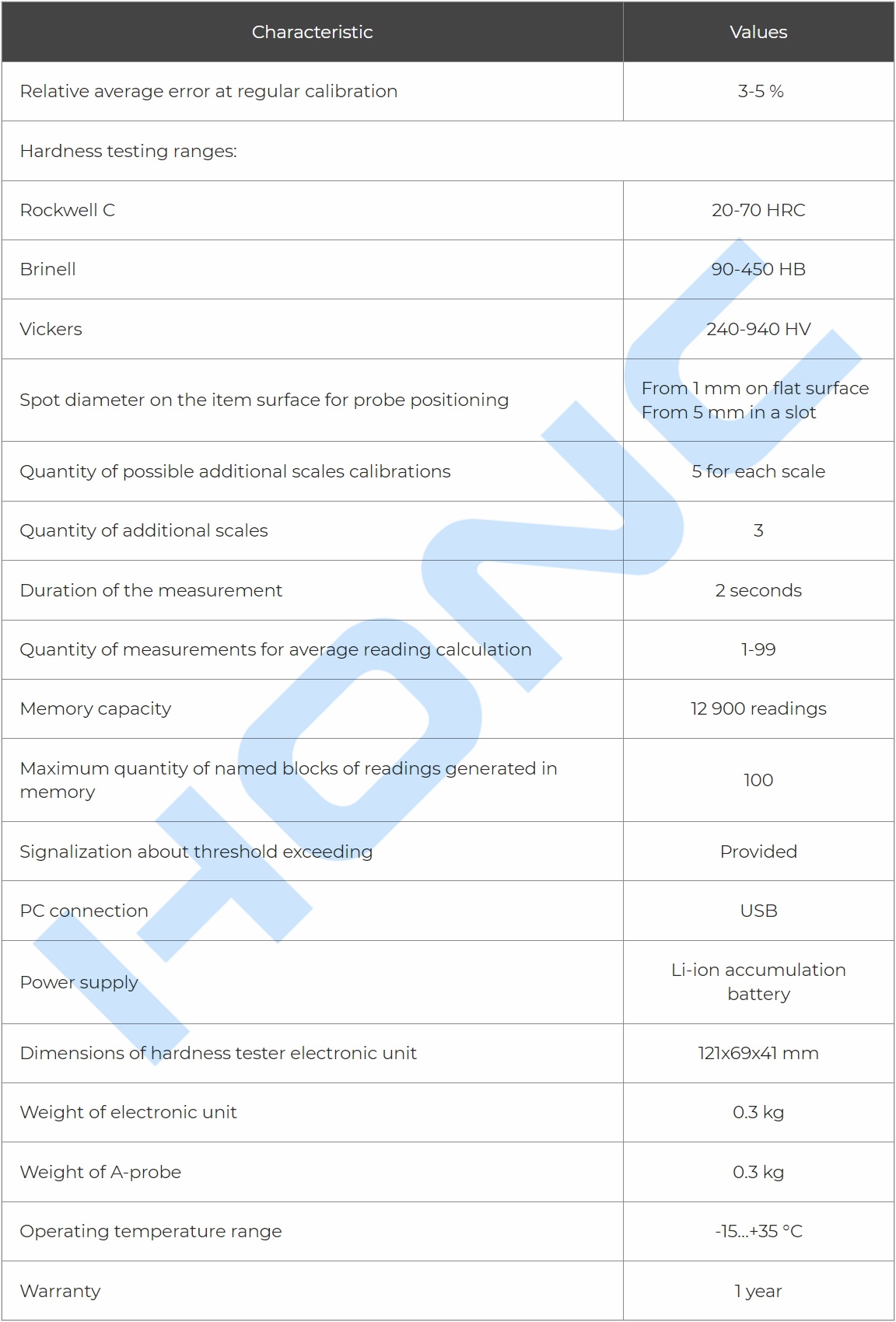

 技术指标   Technical indicators

---

1、测量范围：240 ~ 940HV, 90 ~ 450HB, 70.5 ~ 85.5HRA , 51 ~ 100HRB, 20 ~ 70HRC,  35 ~ 102HSD，350 ~ 1500MPa；

2、分辨率：1HV, 1HB, 0.1HRA, 1HRB,  0.1HRC, 1HSD, 1 MPa；

3、测量精度：

       ●  HB布氏硬度：（90 ~ 150）HB：±10HB；（150 ~ 300）HB：±15HB；（300 ~ 450）HB：±20HB；

       ●  HV维氏硬度：（240 ~ 500）HV：±15HV；（500 ~ 800）HV：±20HV；（800 ~ 940）HV：±25HV；

       ●  HRC洛氏硬度：±2HRC；

4、最小测量区域（被测产品表面上放置传感器区域的直径）：平面上 ：1 毫米； 盲孔（槽）内 ：5 毫米；

5、最小测量半径：外圆弧：4mm；内圆弧：6mm；

6、硬度计标尺的可附加自定义校准次数：每个尺度 5 个；

7、附加自定义测量模式：3个；

8、一次硬度测量的时间：2秒；

9、计算平均值的测量次数：1~99次；

10、与计算机通信数据输出接口：USB接口；

11、数据储存：机身内置100个储存组；可储存12900个数据（读数/测量结果）；

12、计算平均值时剔除明显错误测量结果的算法数量：3；

13、数据输出：在PC端通过数据线可读取到机身内置储存的数据；

14、报告生成：PC端读取储存数据后，可直接生成excel和PDF版标准实验报告（含测量数据、折线图、柱状图、最大值、最小值、平均值、上下限值等）；

15、硬度校准：可通过选配的高、低值硬度块来校准仪器精度；

16、测量模式： HV、HB、HRA、HRB、HRC、HSD、MPa 和3种用户自定义测量模式；

17、使用环境：-15°C ~ +35°C；

18、电源：内置可充电锂聚合物电池；3.7V 1100mAh；

19、主机尺寸：121x69x41mm；

20、主机重量：300g；

21、“A”型标准传感器的重量：300g；

22、硬度计建议校准时间间隔：1年；

---

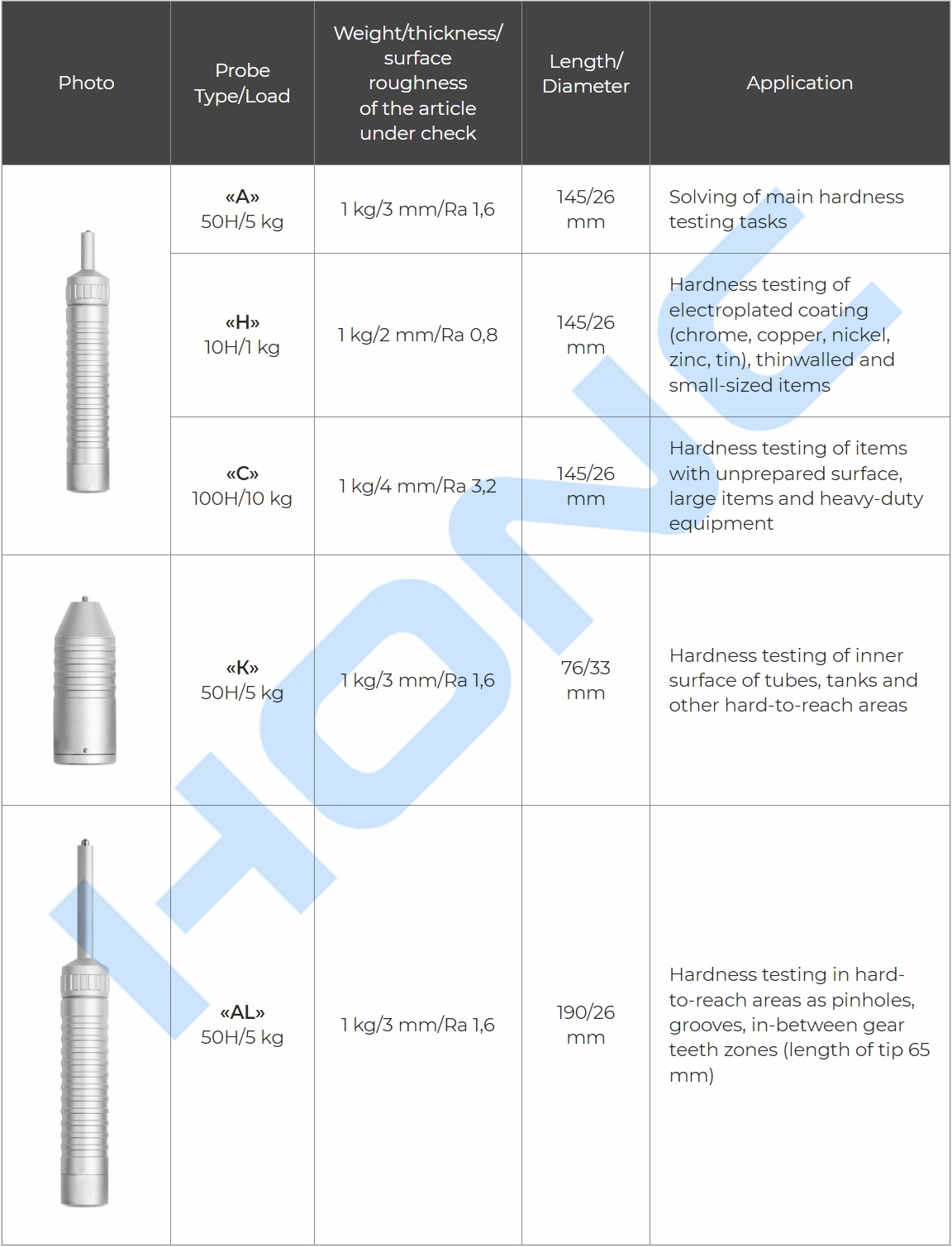

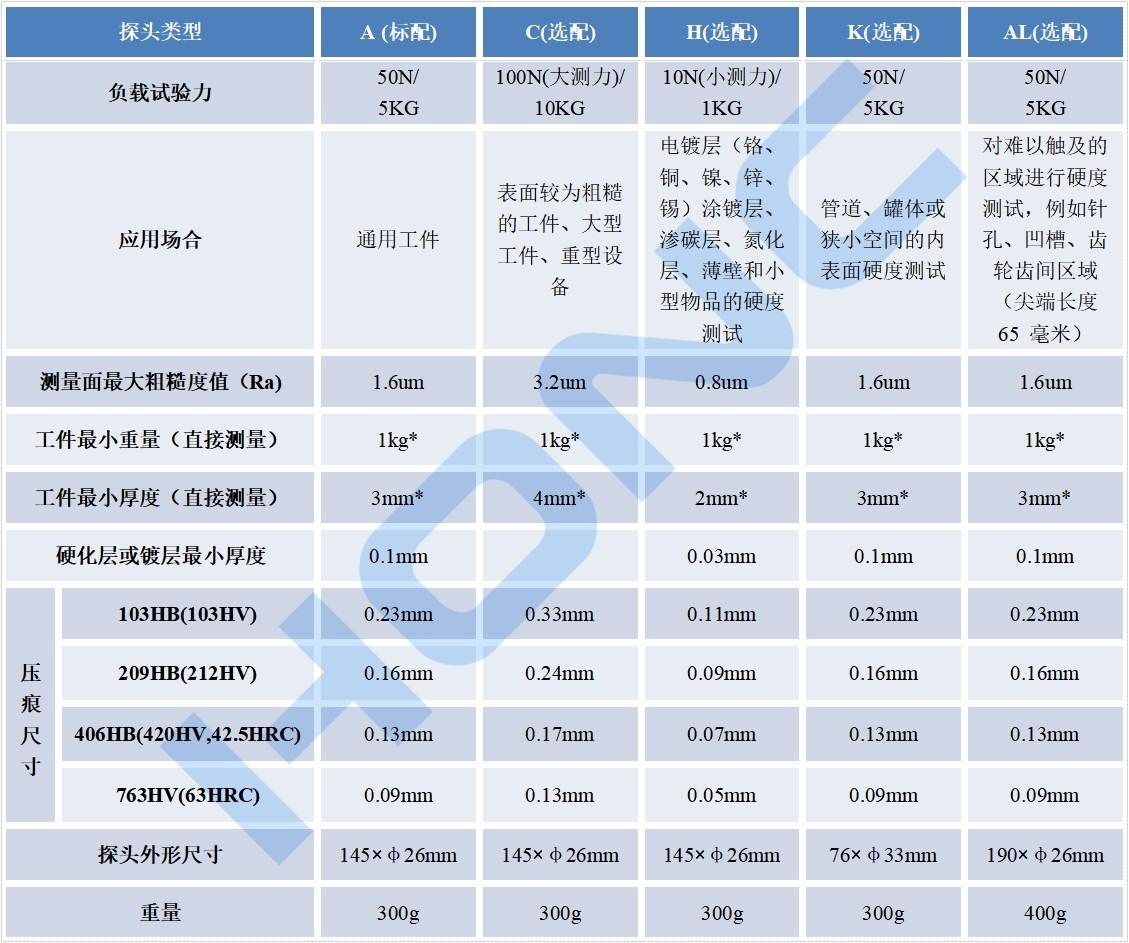

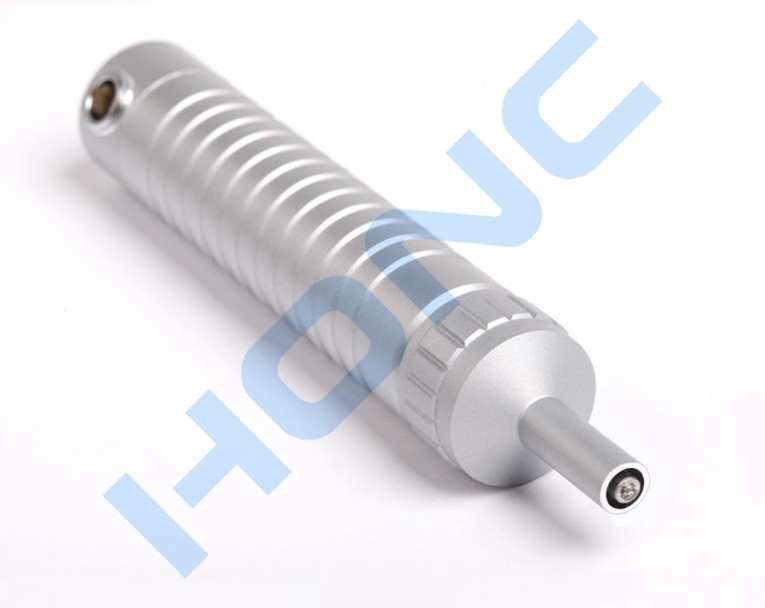

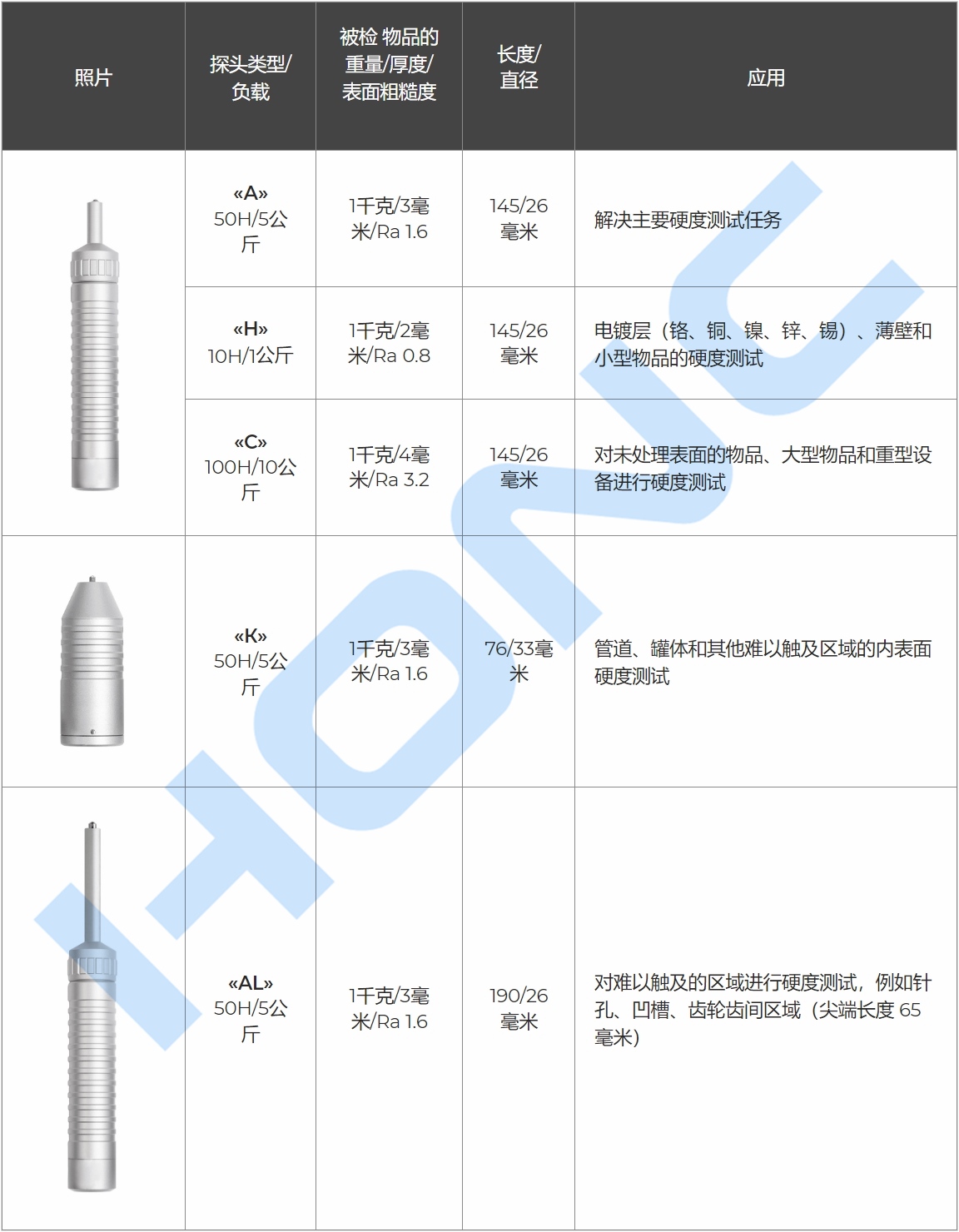

超声波探头技术参数：

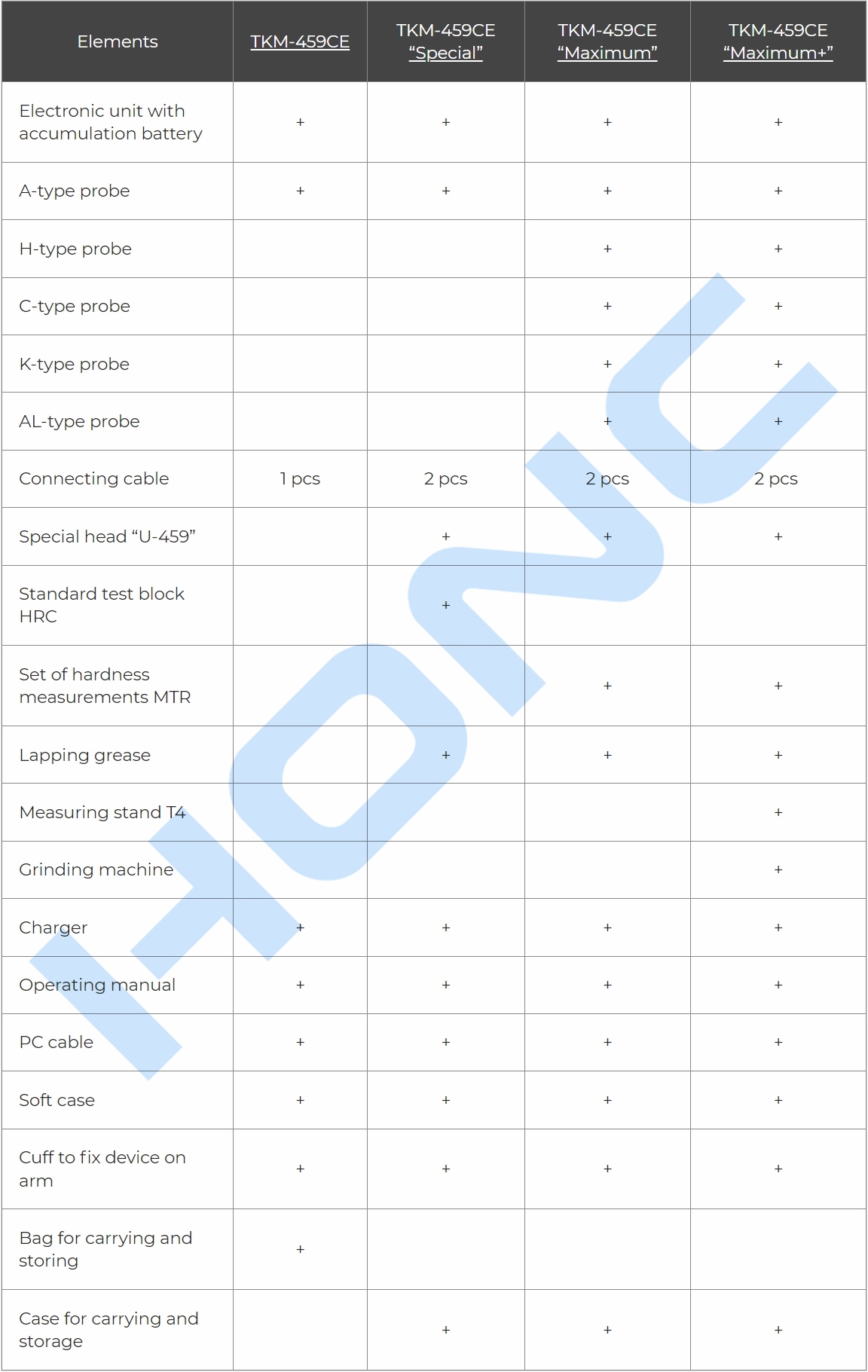

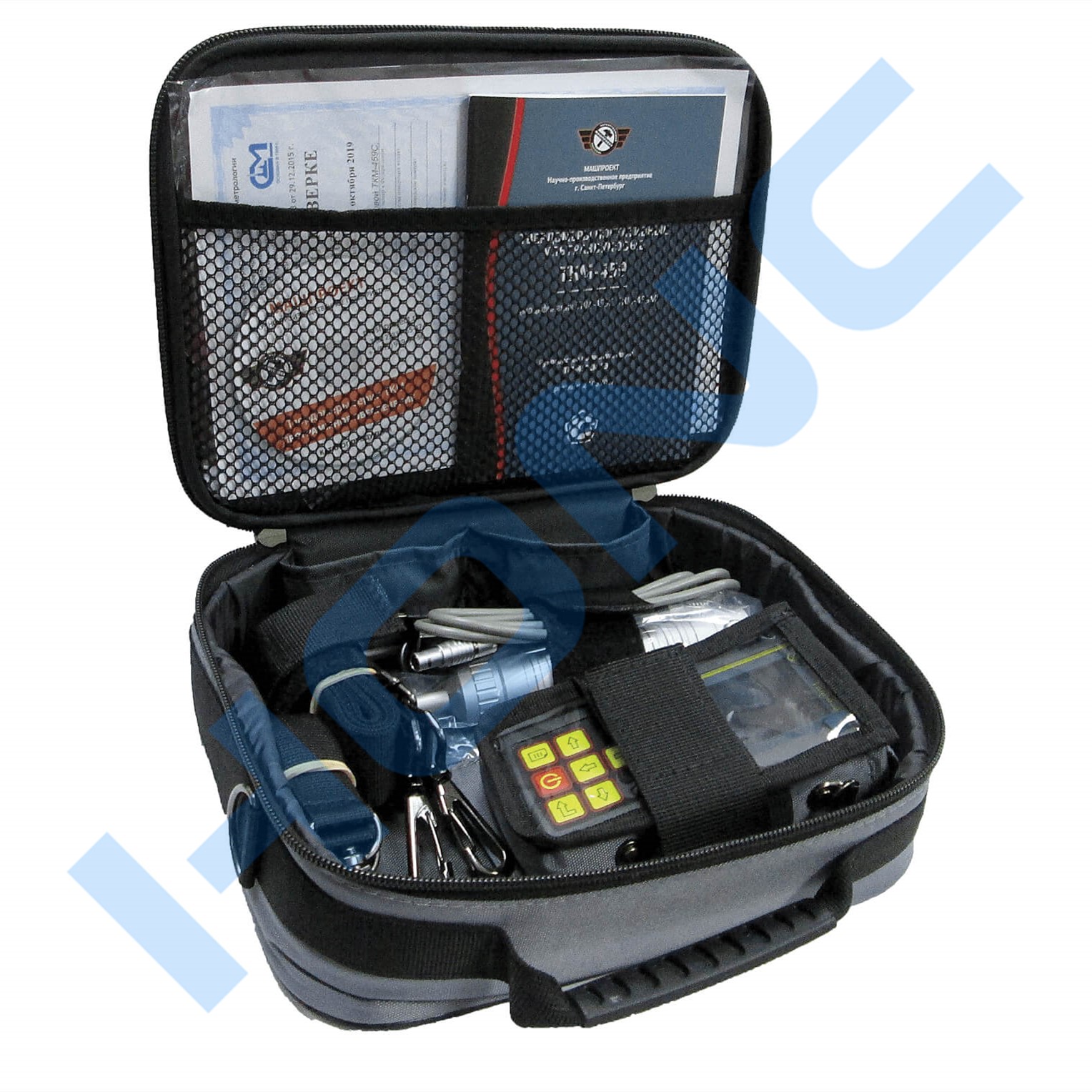

 标准配置   Standard configuration

---

o 超声波硬度计主机

o 超声波探头、ISH-459C-A-50N【原装进口】【出厂标配；具体配置以出厂为准。】

o 通讯数据线缆

o USB充电线缆

o 电源适配器

o 探头保护套

o 随机文件

o 专用包装箱

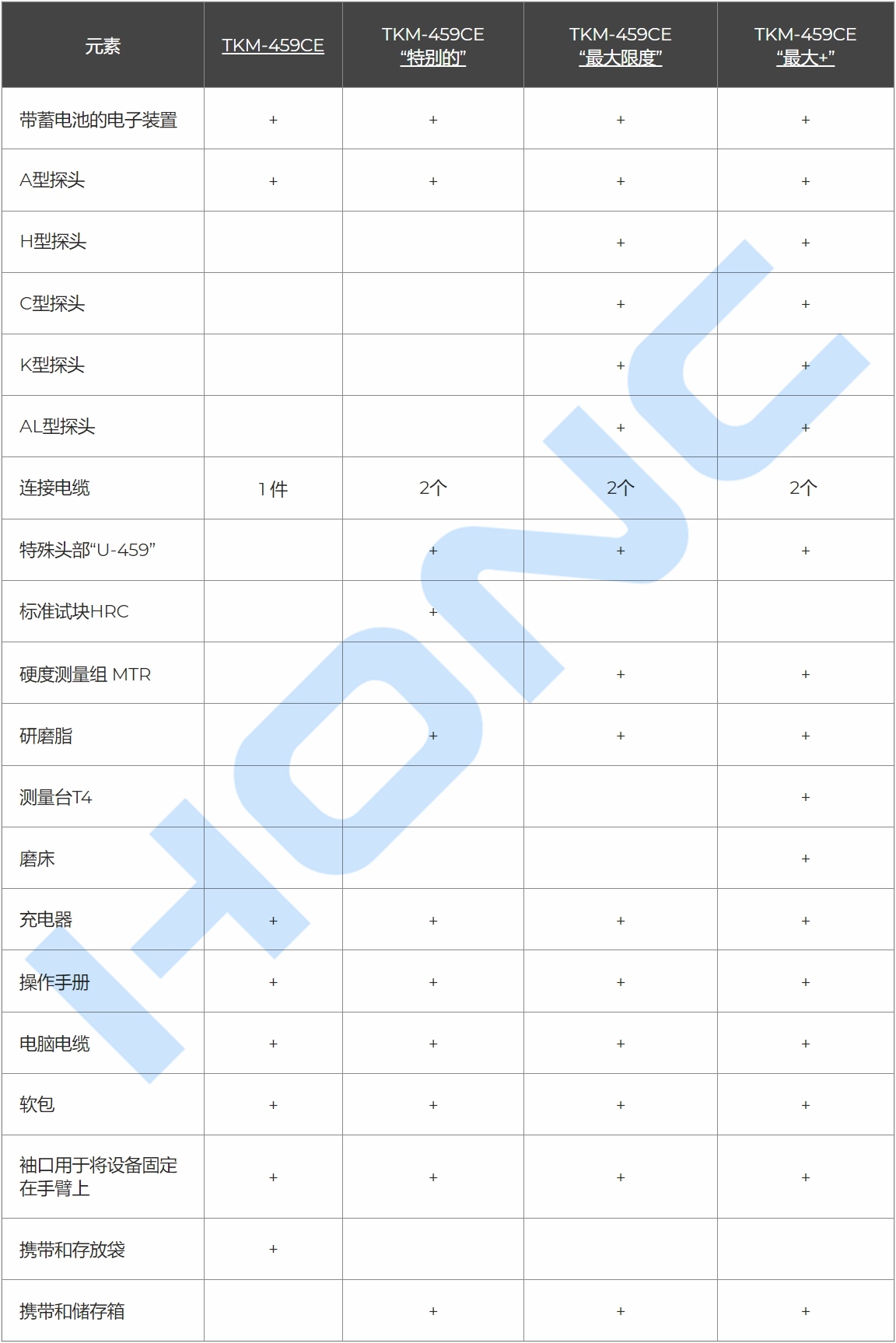

※  不同型号的机型配置不同；请以实际订货范围为准。

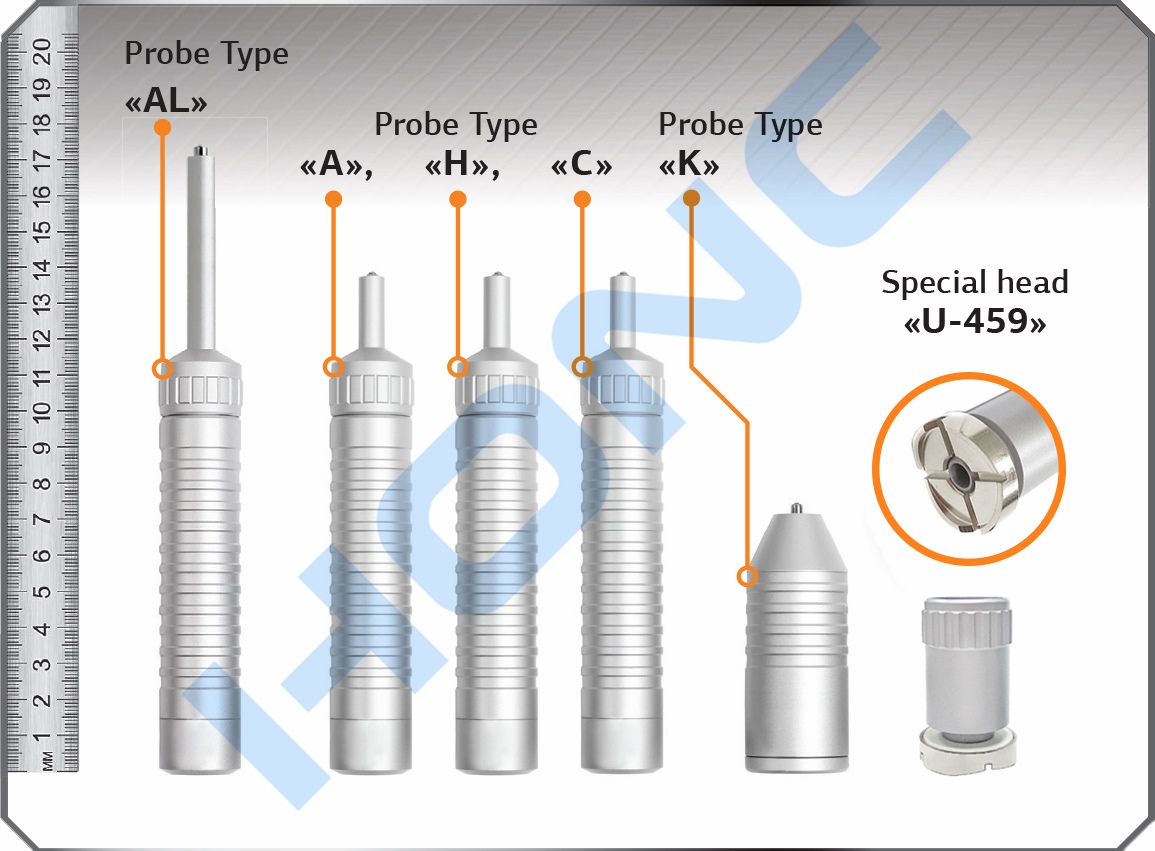

 选配附件   Optional accessories

---

■  A型探头、ISH-459C-A-50N【常用型：通用工件】

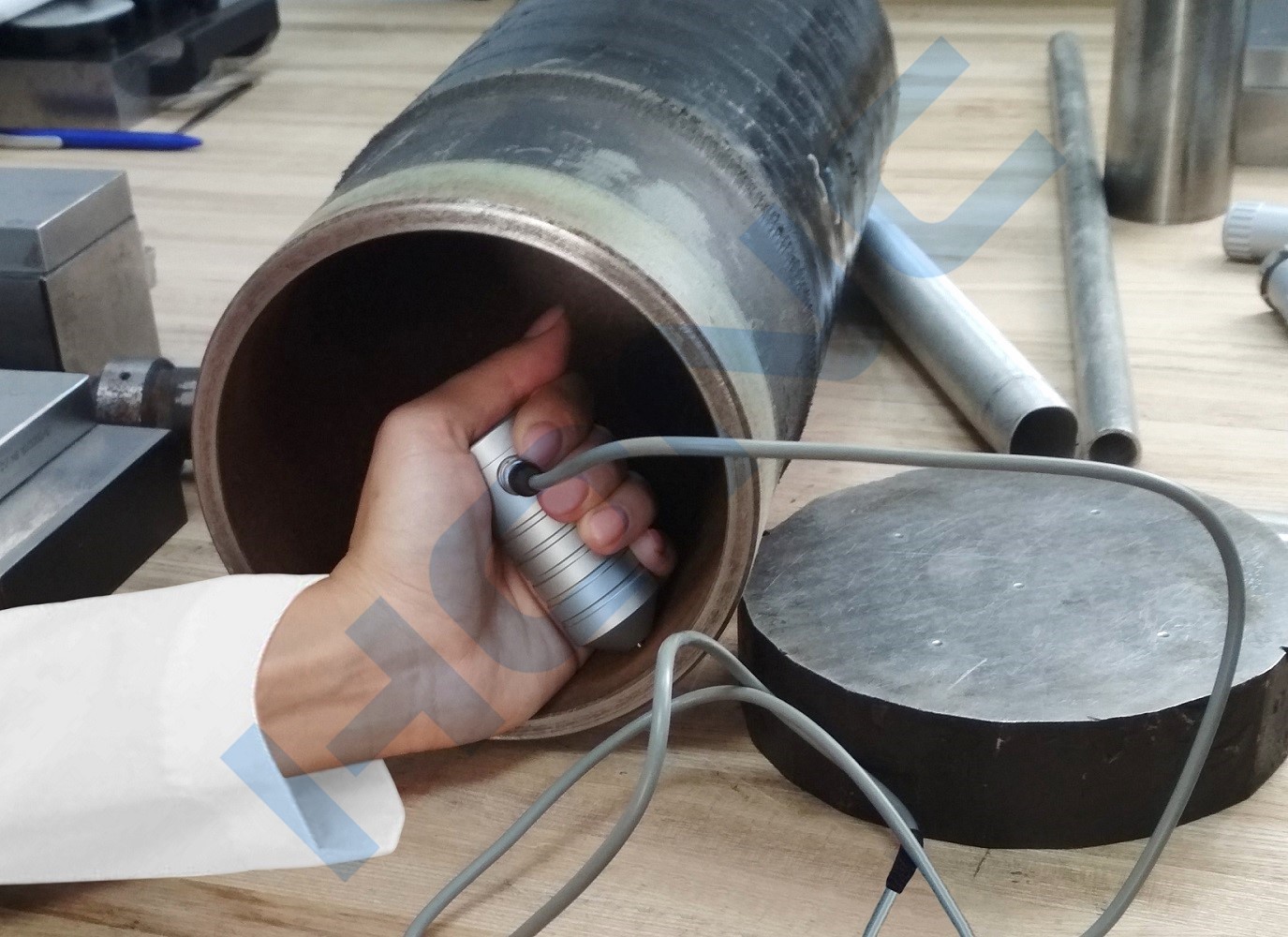

■  K型探头、ISH-459C-K-50N【超短型：适用于管道、罐体或狭小空间的内表面硬度测试】

■  H型探头、ISH-459C-H-10N【小试验力：适用于电镀层（铬、铜、镍、锌、锡）涂镀层、渗碳层、氮化层、薄壁和小型物品的硬度测试】

■  C型探头、ISH-459C-C-100N【大试验力：表面较为粗糙的工件、大型工件、重型设备】

■  A型探头、ISH-459C-AL-50N【加长定制型：对难以触及的区域进行硬度测试，例如针孔、凹槽、齿轮齿间区域（尖端长度 65 毫米）】

■  H型探头、ISH-459C-HL-10N【加长定制型：对难以触及的区域进行硬度测试，例如针孔、凹槽、齿轮齿间区域（尖端长度 65 毫米）】

■  耦合剂、ISH-COUPLANT

■  专用定制稳定型测量支架

■  平面测量夹具

■  弧面测量夹具

■  标准硬度块、非标定制

---

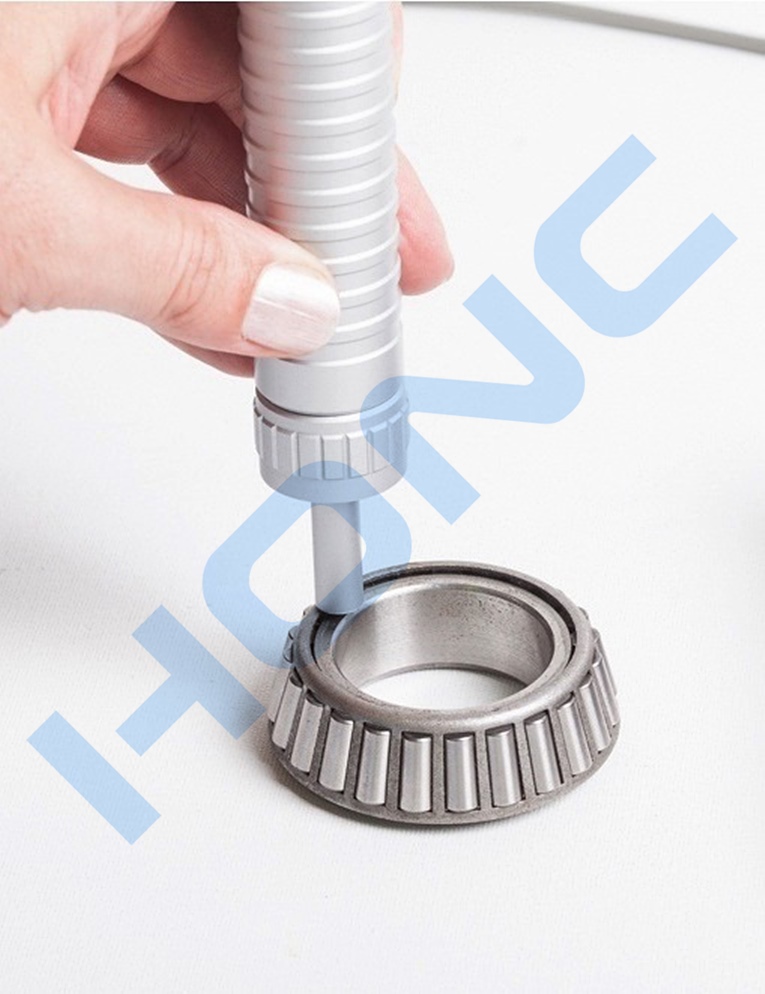

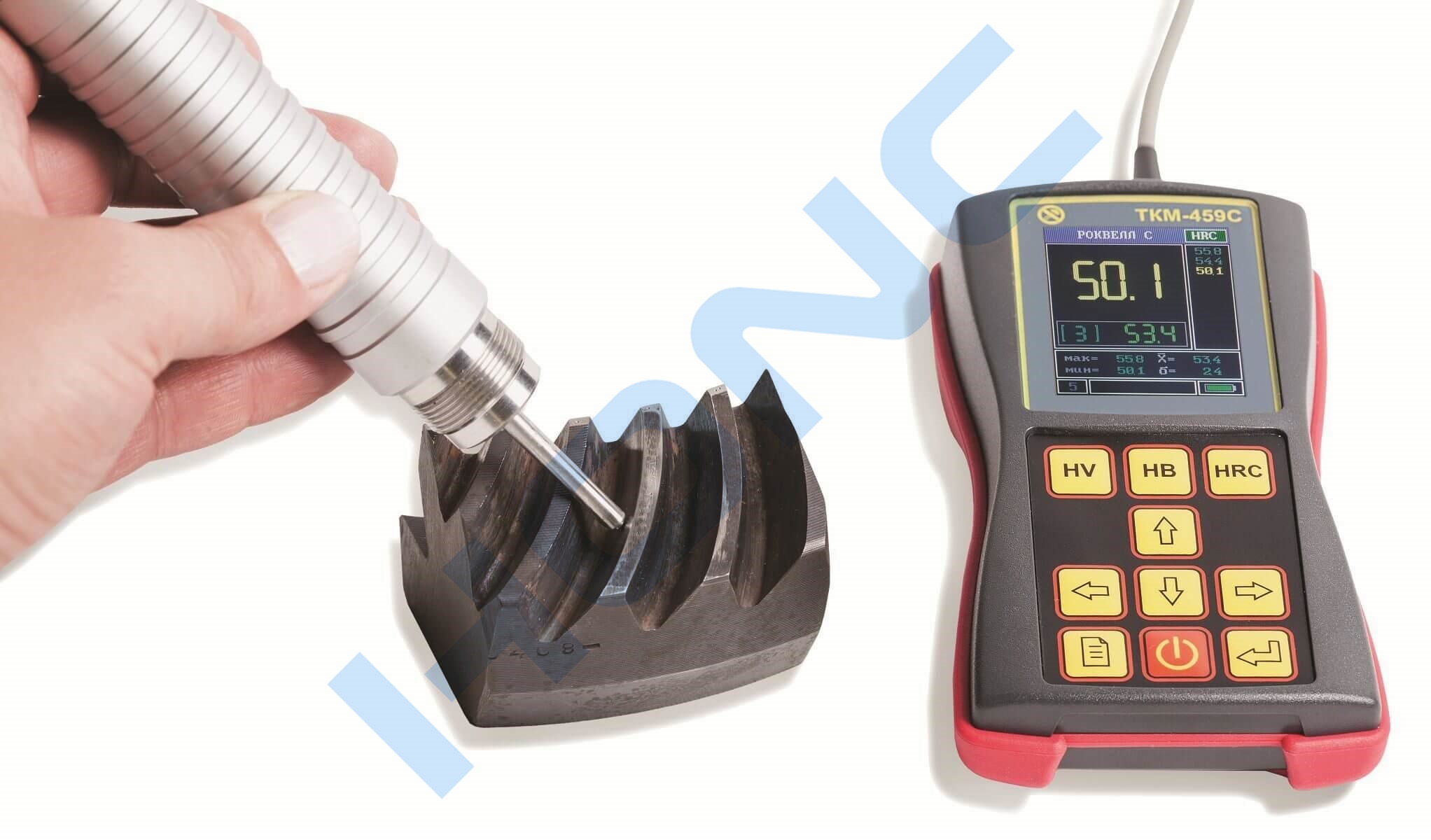

典型测量案例：

---

---
