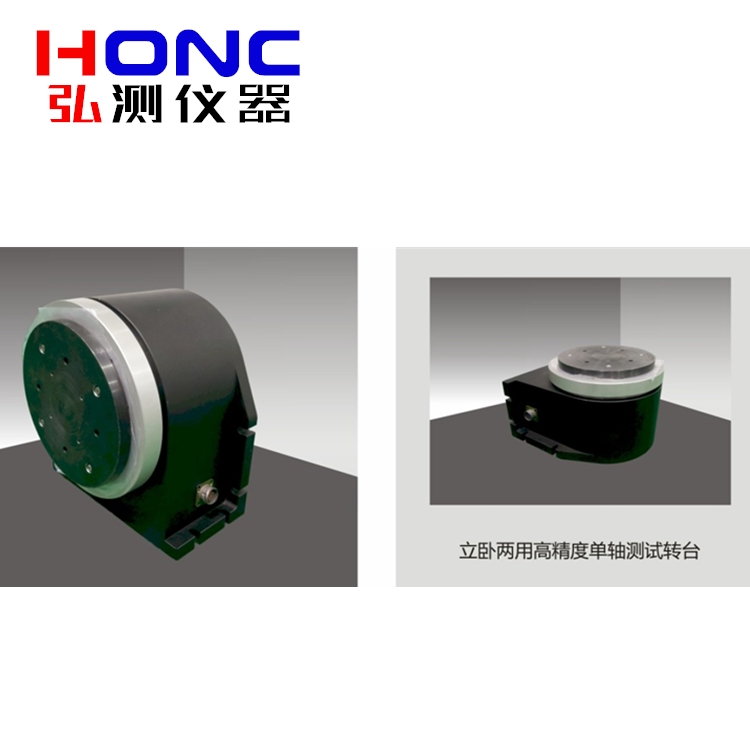

DT-200B型 立卧两用型高精度单轴测试转台【惯性导航测试转台】
产品简介 Product introduction
惯性导航测试转台系统/Inertial Navigation Test Turntable System
惯导测试转台根据需要，有电动和手动两种驱动方式，按结构可分为单轴、双轴和三轴转台等，具有位置、速率、摇摆、跟踪等多种功能，用于各种惯性器件、惯性组合、随动跟踪装置等的地面测试。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.
单轴电动速率位置转台是为光纤陀螺及IMU的研究试验、生产调试和维修校准而研制的专用精密设备，主要用于速率和位置功能试验，具有性能稳定、运转可靠、操作简单、携带方便、购置成本低等特点。设备也可以用于其它惯性元件及装置的试验测试。
The single-axis electric rate positionturntable is a special precision equipment developed for the research, testing, production debugging and maintenance calibration of fiber optic gyroscopes and IMUs. It is mainly used for rate and position function tests. It has stable performance, reliable operation, simple operation, easy portability, low cost and other characteristics. The equipment can also be used for experimental testing of other inertial components and devices.

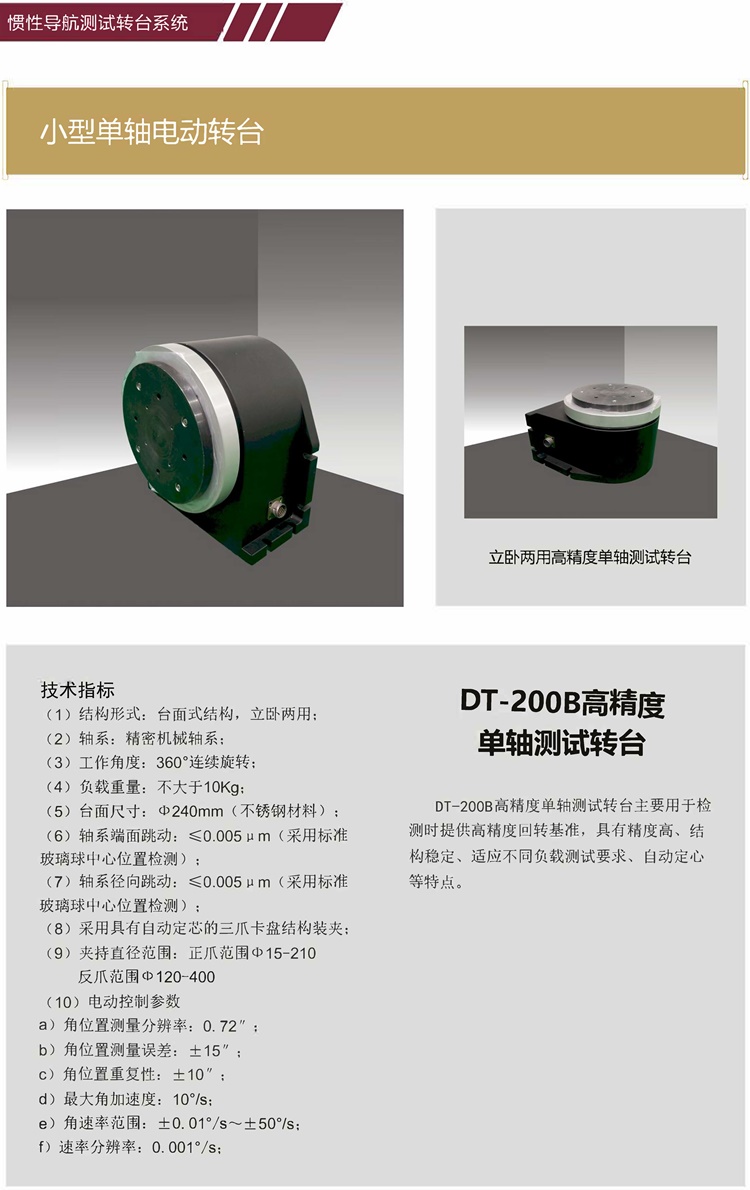

技术指标 Technical indicators
（1）结构形式：台面式结构，立卧两用；
（2）轴系：精密机械轴系；
（3）工作角度：360°连续旋转；
（4）负载重量：不大于10Kg；
（5）台面尺寸：Ф240mm（不锈钢材料）；
（6）轴系端面跳动：≤0.005μm（采用标准玻璃球中心位置检测）；
（7）轴系径向跳动：≤0.005μm（采用标准玻璃球中心位置检测）；
（8）采用具有自动定芯的三爪卡盘结构装夹；
（9）夹持直径范围： 正爪范围Ф15-210；反爪单位Ф120-400；
（10）电动控制参数：
a）角位置测量分辨率：0.72″；
b）角位置测量误差：±15″；
c）角位置重复性：±10″；
d）最大角加速度：10°/s；
e）角速率范围：±0.01°/s～±50°/s；
f）速率分辨率：0.001°/s；
（11）可靠性指标：
a）一次开机工作时间：优于8h；
b）MTBF：800h；
c）转台使用寿命：10年；

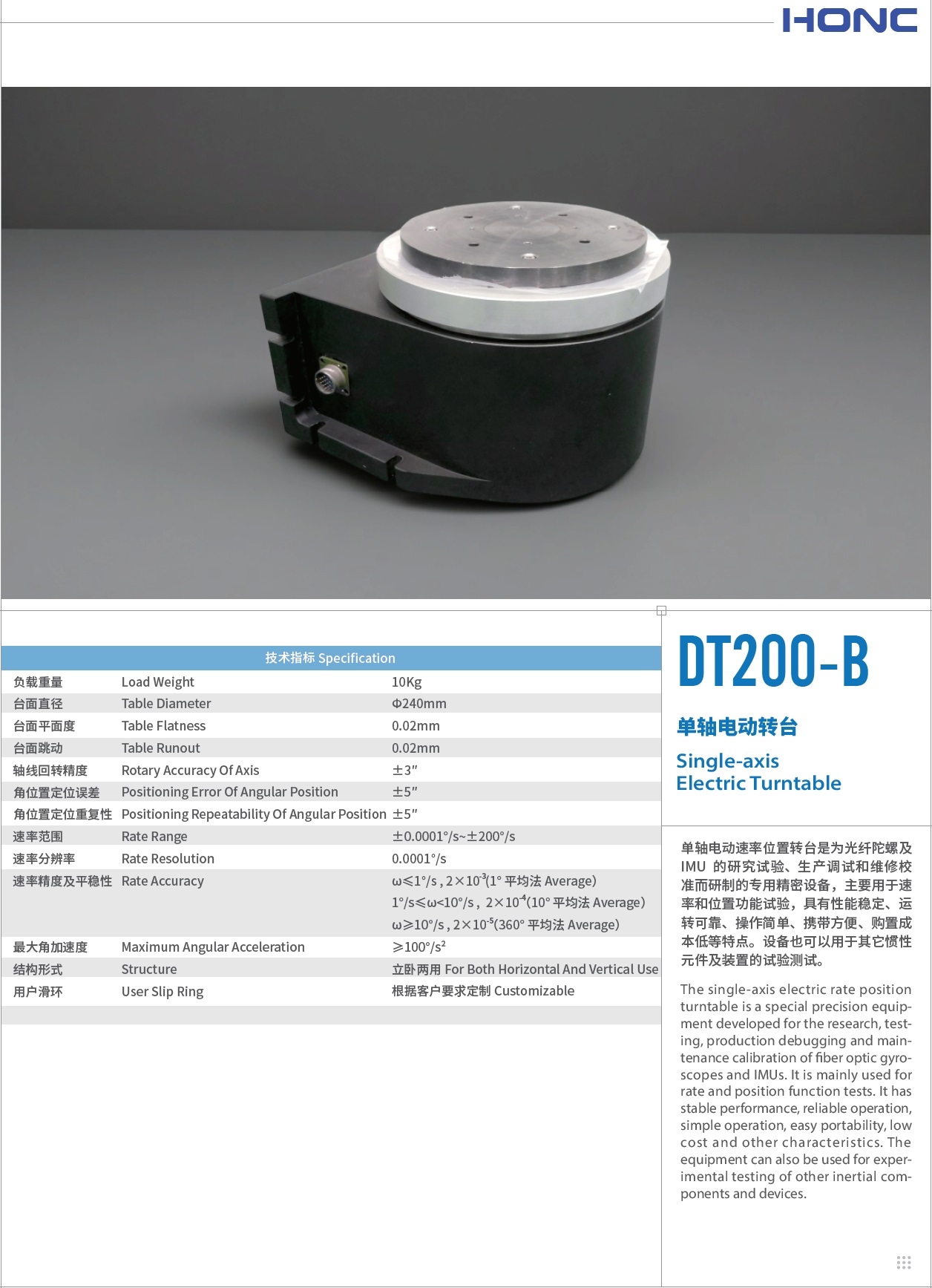

1.负载重量/Load Weight：10Kg；【可根据用户要求定制】
2.台面直径/Table Diameter：Φ240mm；【可根据用户要求定制】
3.台面平面度/Table Flatness：0.02mm；
4.台面跳动/Table Runout：0.02mm；
5.轴线回转精度/Rotary Accuracy Of Axis：±3"；
6.角位置定位误差/Positioning Error Of Angular Position：±5"；【可根据用户要求定制】
7.角位置定位重复性/ Positioning Repeatability Of Angular Position：±5"；【可根据用户要求定制】
8.速率范围/Rate Range：±0.0001°/s~±200/s；【可根据用户要求定制】
9.速率分辨率/Rate Resolution：0.0001/s；
10.速率精度及平稳性/Rate Accuracy：
ω≤1°/s，2× 10-3(1° 平均法 Average)；
1°/s≤ω<10°/s，2×10-4(10° 平均法 Average)；
ω≥10°/s，2×10-5(360° 平均法 Average)；
11.最大角加速度/Maximum Angular Acceleration：≥100°/s2；【可根据用户要求定制】
12.结构形式/Structure：立卧两用/ For Both Horizontal And Vertical Use；
13.用户滑环/User Slip Ring：根据客户要求定制/Customizable；
