商品描述：

商品属性

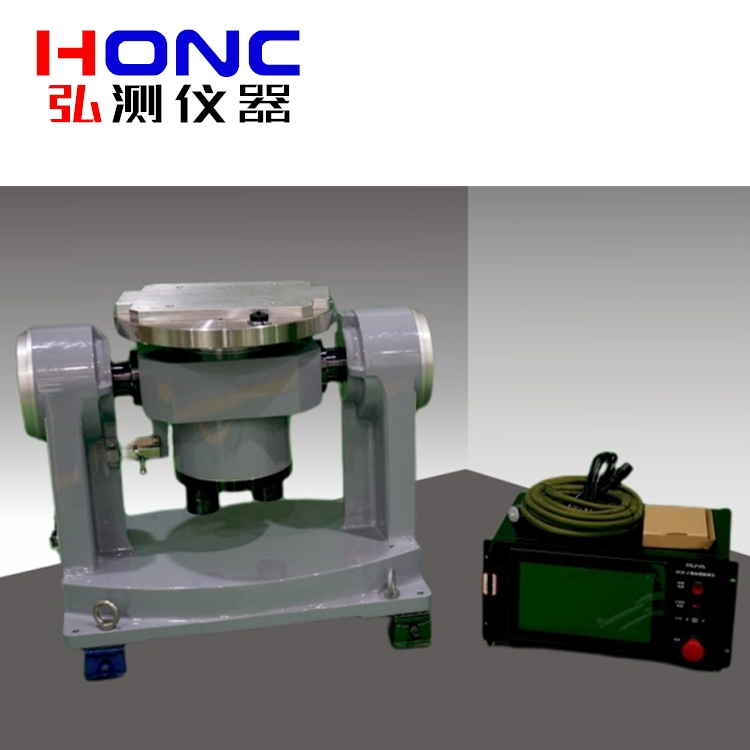

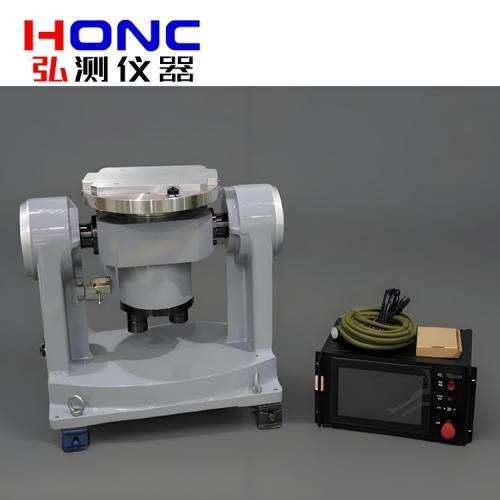

2DT-400A02型双轴内环高速电动转台【惯性导航测试转台】

产品简介 Product introduction
惯性导航测试转台系统/Inertial Navigation Test Turntable System
惯导测试转台根据需要，有电动和手动两种驱动方式，按结构可分为单轴、双轴和三轴转台等，具有位置、速率、摇摆、跟踪等多种功能，用于各种惯性器件、惯性组合、随动跟踪装置等的地面测试。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.

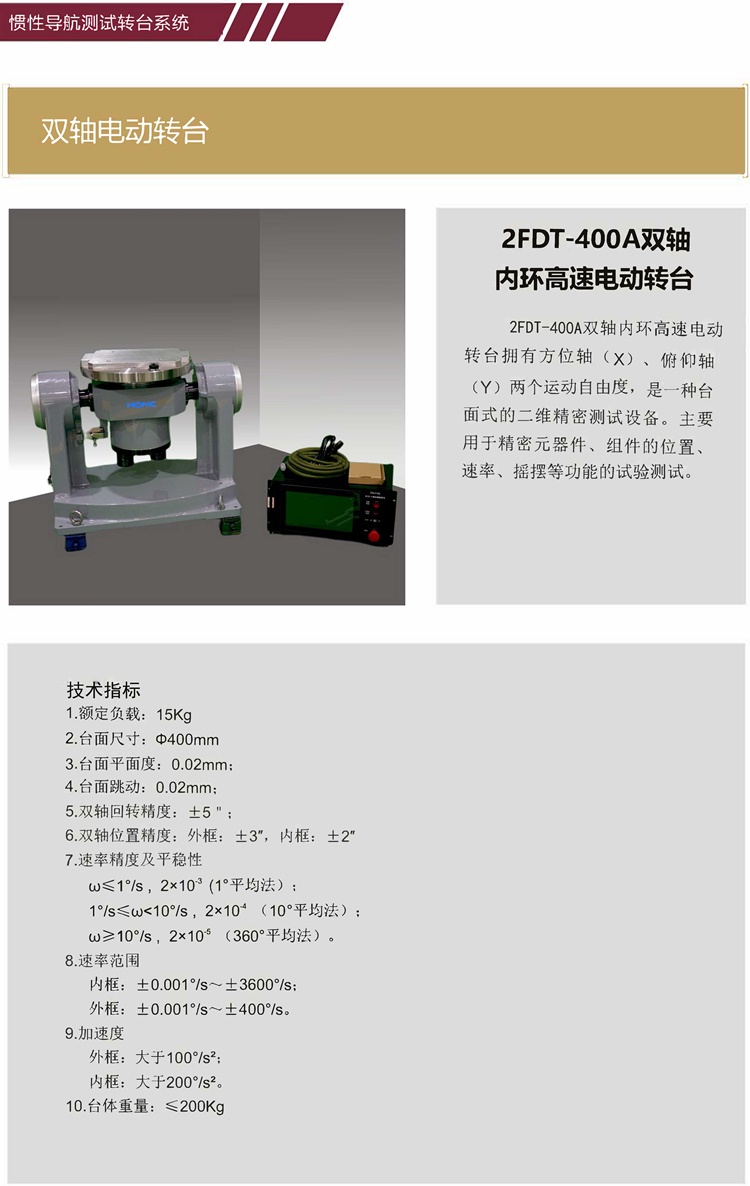

双轴电动转台拥有方位轴 (X)、俯仰轴(Y)两个运动自由度，是一种台面式的二维精密测试设备。主要用于精密元器件、组件的位置、速率、摇摆等功能的试验测试。
The dual-axis electric turntable has two degrees of freedom of movementin the azimuth axis (X) and pitch axis (Y). It is a table-type two-dimensional precision testing equipment. It is mainly used for testing the position, rate, swing, tracking and other functions of precision components.

技术指标 Technical indicators
1.负载重量/Load Weight：15Kg；
2.台面直径/Table Diameter：Φ400mm；
3.台面平面度/Table Flatness：0.02mm；
4.台面跳动/Table Runout：0.02mm；
5.轴线回转精度/Rotary Accuracy Of Dual-Axis：±3"；
6.轴线垂直度/Perpendicularity Of Dual-Axis：±3"；
7.轴线相交度/Intersection Of Dual-Axis：Φ0.5mm直径球/DiameterBall；
8.角位置定位误差/Positioning Error Of Angular Position：
外轴/ Outer Frame：±3"；
内轴/ Inner Frame：±2"；
9.角位置定位重复性/ Positioning Repeatability OfAngular Position： ±2"；
10.速率范围/Rate Range：
内轴/ Inner Frame：0.01°/s~3600°/s；
外轴/ Outer Frame：0.01°/s~400°/s；
11.速率精度及平稳性/RateAccuracy：
ω≤1°/s，2×10^-3(1° 平均法 Average)；
1°/s≤ω<10°/s，2×10^-4(10° 平均法 Average)；
ω≥10°/s，2×10^-5(360°平均法 Average)；
12.最大角加速度/Maximum Angular Acceleration
内轴/ Inner Frame：≥200°/s²；
外轴/ Outer Frame：≥100°/s²；
13.用户滑环/User Slip Ring：根据客户要求定制/Customizable；
14.转台自重/Weight：≤200Kg；
