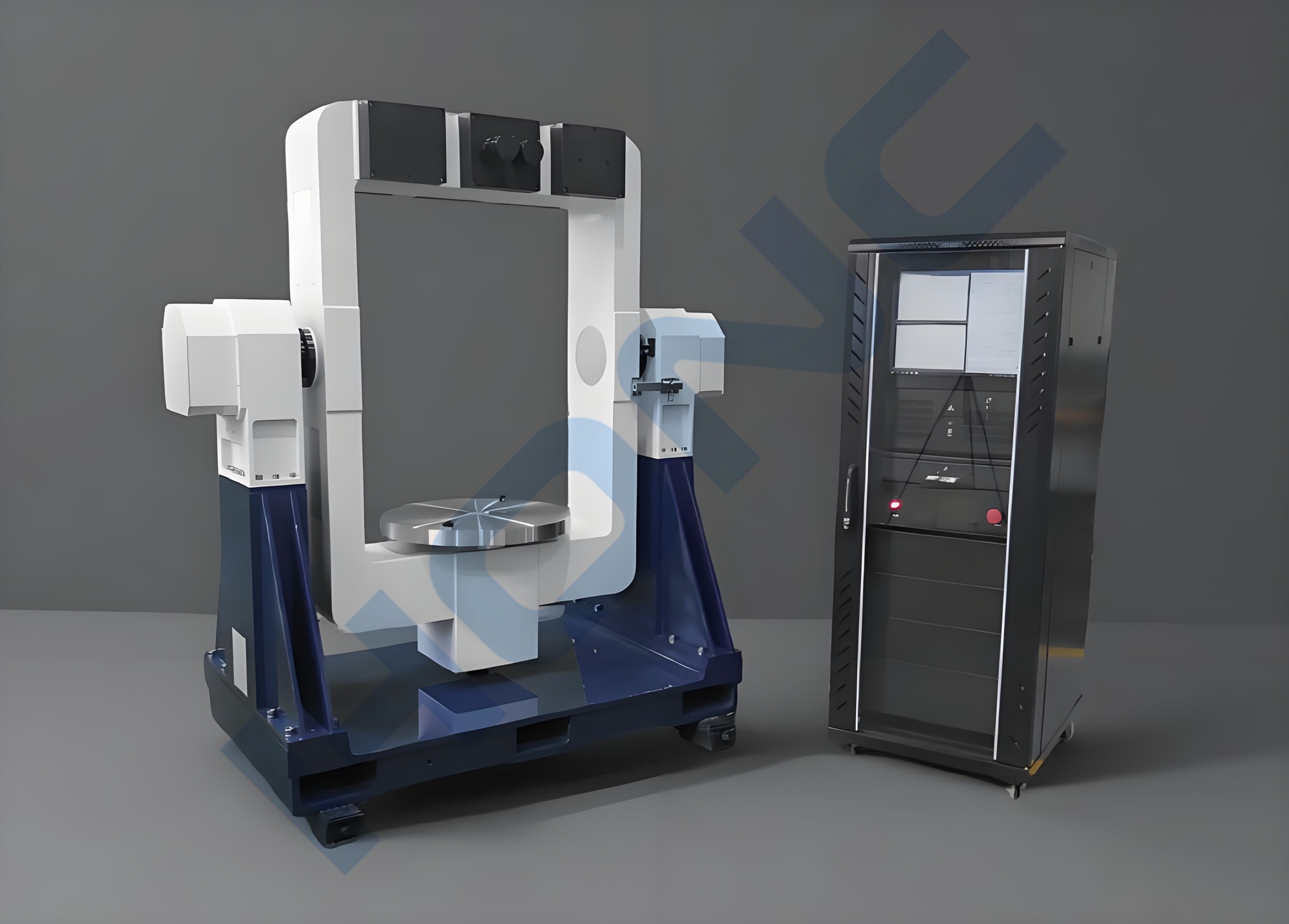

2FDT-600GZ型双轴电动跟踪转台【惯性导航测试转台】

产品简介 Product introduction
惯性导航测试转台系统/Inertial Navigation Test Turntable System
惯导测试转台根据需要，有电动和手动两种驱动方式，按结构可分为单轴、双轴和三轴转台等，具有位置、速率、摇摆、跟踪等多种功能，用于各种惯性器件、惯性组合、随动跟踪装置等的地面测试。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.

双轴跟踪转台拥有方位轴 (X)、俯仰轴（Y）两个运动自由度，是一种台面式的二维精密测试设备。主要用于精密元器件、组件的位置、速率、摇摆、跟踪等功能的试验测试。
The dual-axis tracking turntable has two degrees of freedom of movement in the azimuth axis (X) and pitch axis (Y). It is a table-type two-dimensional precision testing equipment. It is mainly used for testing the position, rate, swing, tracking and other functions of precision components.

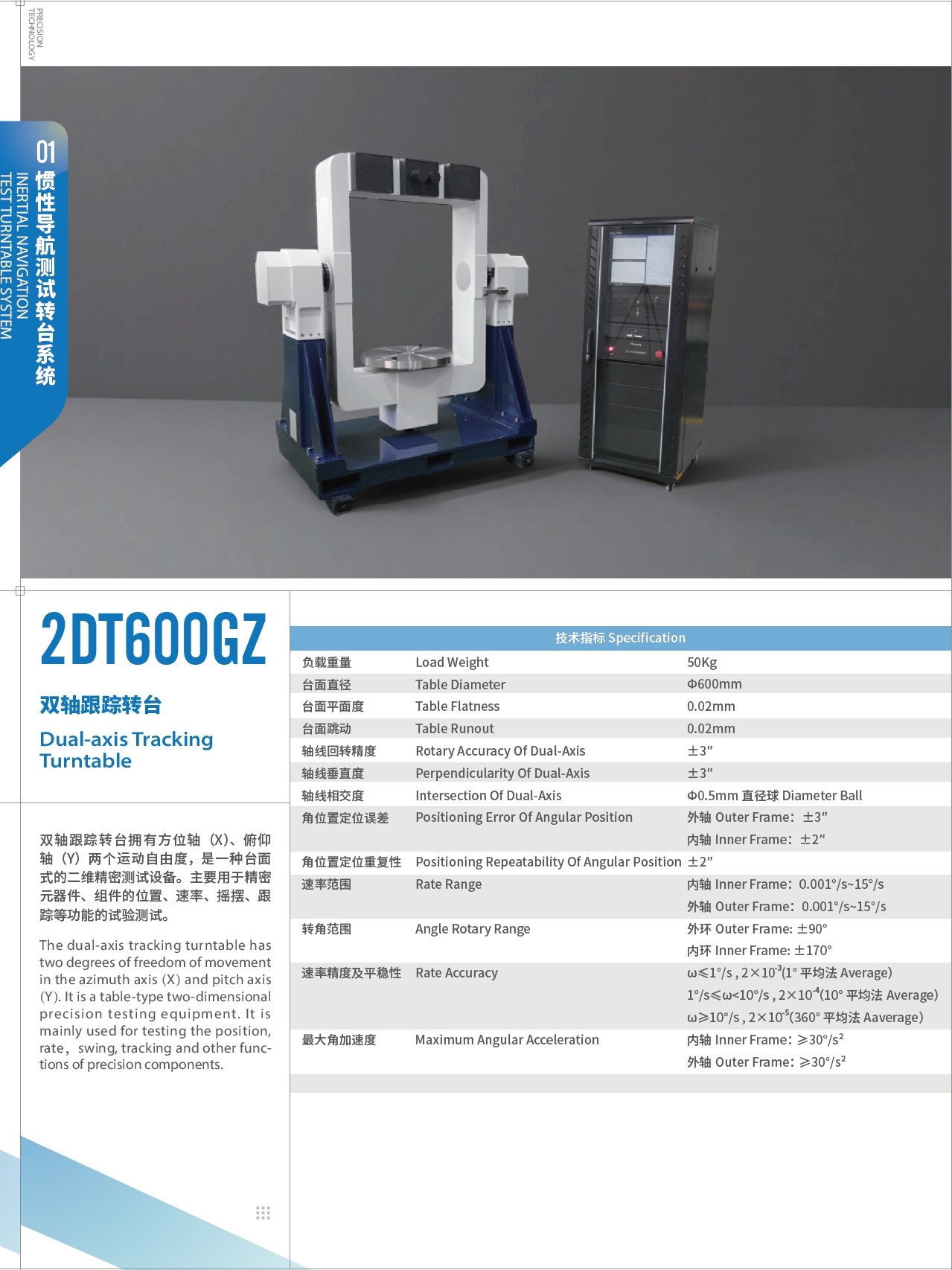

技术指标 Technical indicators
1.额定负载/Load Weight：50Kg；
2.台面尺寸/Table Diameter：Ф600mm；
3.台面平面度/Table Flatness：0.02mm；
4.台面跳动/Table Runout：0.02mm；
5.双轴回转精度/Rotary Accuracy Of Dual-Axis：±3＂；
6.双轴垂直度/Perpendicularity Of Dual-Axis：±3＂；
7.轴线相交度/Intersection Of Dual-Axis：Ф0.5mm 直径球/Diameter Ball；
8.角位置定位误差/Positioning Error Of Angular Position：
外轴Outer Frame：±3″；
内轴Inner Frame：±2″；
9.角位置定位重复性/Positioning Repeatability Of Angular Position：±2″；
10.转角范围/Angle Rotary Range：
外环/Outer Frame: ±90°；
内环/Inner Frame: ±170°；
11.速率精度及平稳性：
ω≤1°/s，2×10^-3 (1° 平均法Average）；
1°/s≤ω<10°/s，2×10^-4 （ 10° 平均法Average）；
ω≥10°/s，2×10^-5 （ 360° 平均法 Aaverage）。
12.速率范围/Rate Range：
内轴/Inner Frame：±0.001°/s～±15°/s；
外轴/Outer Frame：±0.001°/s～±15°/s。
13.最大角加速度/Maximum Angular Acceleration：
内轴/Inner Frame：≥30°/s²；
外轴/Outer Frame：≥30°/s²；
