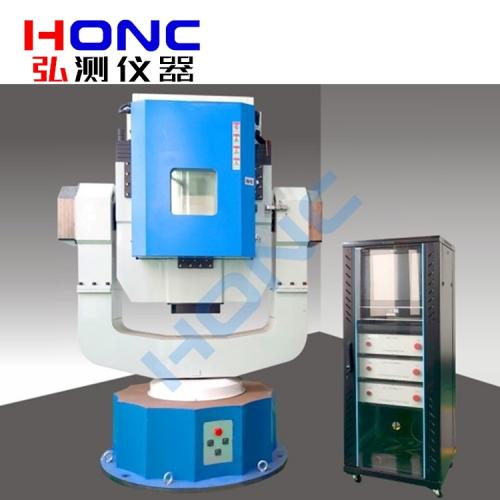

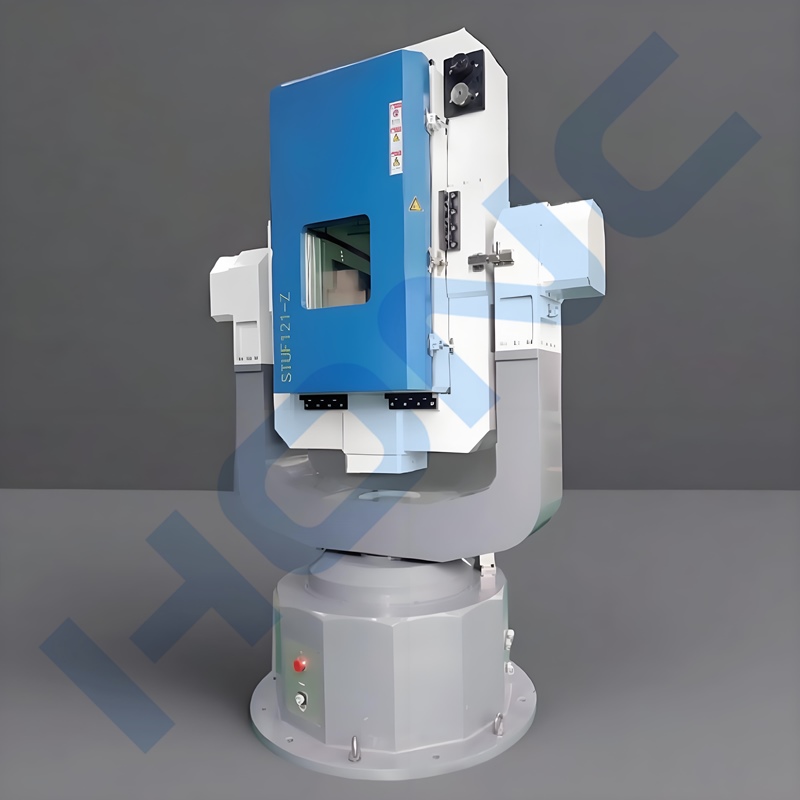

3FDT-550WK型 三轴温箱转台【惯性导航测试转台】
产品简介 Product introduction
惯性导航测试转台系统/Inertial Navigation Test Turntable System
惯导测试转台根据需要，有电动和手动两种驱动方式，按结构可分为单轴、双轴和三轴转台等，具有位置、速率、摇摆、跟踪等多种功能，用于各种惯性器件、惯性组合、随动跟踪装置等的地面测试。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.

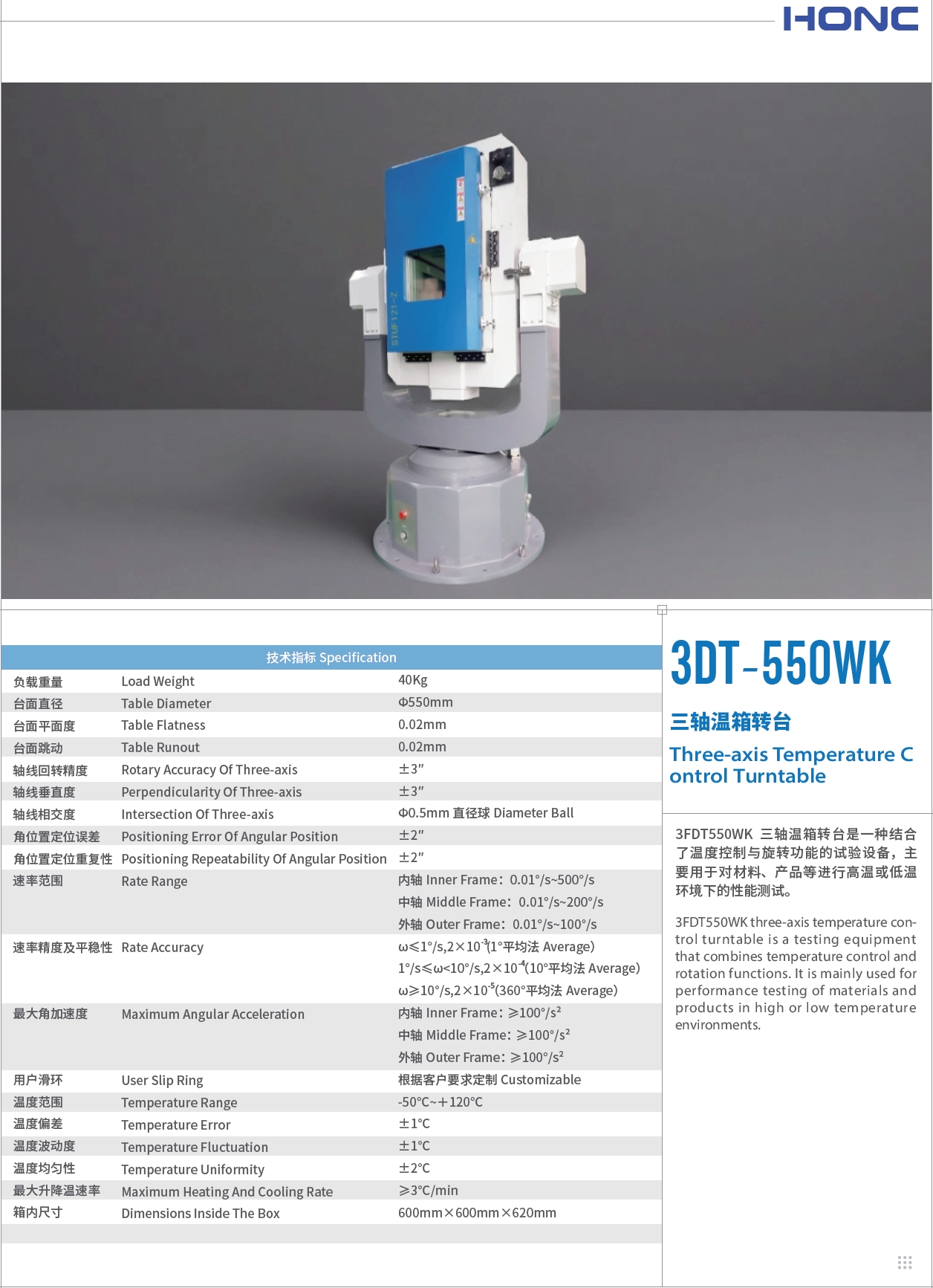

技术指标 Technical indicators
1. 额定负载：40Kg；
2. 台面尺寸：Ф550mm；
3. 台面平面度：0.02mm；
4. 台面跳动：0.02mm；
5. 三轴回转精度：±3＂；
6. 三轴垂直度：±3＂；
7. 三轴相交度： Ф0.5mm直径球DiameterBall；
8. 三轴角位置精度：
外框：±2″；
中框：±2″；
内框：±3″；
9. 速率精度及平稳性：
ω≤1°/s，2×10-3 (1°平均法）；
1°/s≤ω<10°/s，2×10-4 （10°平均法）；
ω≥10°/s，2×10-5 （360°平均法）。
10. 速率范围：
内框：±0.001°/s～±500°/s；
中框：±0.001°/s～±200°/s；
外框：±0.001°/s～±100°/s。
11. 加速度：
外框：≥100°/s²；
中框：≥100°/s²；
内框：≥100°/s²。
12. 温控箱参数：
温度范围：-50°C/+120°C；
温度偏差：±1℃；
温度波动度：±1℃；
温度均匀性：±2℃；
最大升降温速率：≥3℃/min；
内部容积：约223升；
内部有效尺寸：600mm x 600mmx 620mm (宽 x 深 x 高)；
箱体外型尺寸：约850mm x 820mmx1130mm (宽 x 深 x 高)；
机组（含控制柜）尺寸约1350mm×850mm×1410mm (宽 x 深 x 高)；
