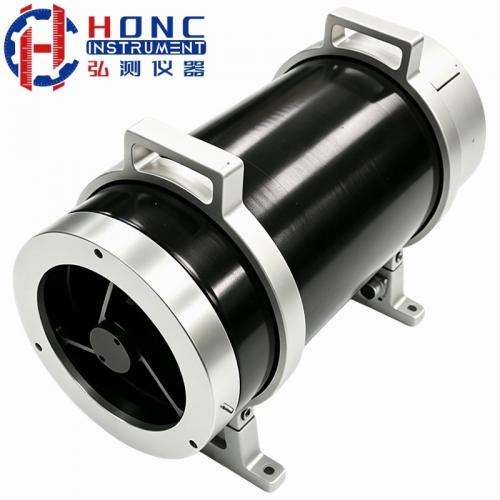

KFPG300-3600型 同轴卡式（卡塞格林式）平行光管
（口径：φ300mm、焦距：3600mm）
产品简介 Product introduction
卡式平行光管，又称卡塞格林式平行光管，主要为可见光和红外光学系统提供无穷远十字和星点目标，用于校正多光轴综合光电产品的光轴一致性，具有焦距长、体积小、无色差的优点。还是主要用于光学系统光轴调校的光学仪器，该仪器具有测量孔径大、光谱范围宽等优点，是进行光学仪器多光轴调校的专用仪器，主要可用于激光光轴、电视光轴、目视光轴间的光轴平行性调校，配备其他附件也可进行光学系统的其他参数测量。
其主要功能如下：
1、用于可见光、红外及激光等多波段系统的光轴调校；
2、配以不同的分划板并结合其他附件，可用于光学系统基本参数的检测；
3、配以面源黑体可实现红外波段成像质量检测及光轴调校；
4、配以激光光源可以组成激光平行光管，实现激光扩束功能；
5、可以提供一束超低发散角的平行光；
6、模拟无穷远目标；
性能特点 Performance characteristics
我司生产的平行光管系列，具有以下优点：
1、焦距80mm-500mm的平行光管具有像质良好的双胶物镜，并配有十字线分划板，可做瞄准用的无穷远目标，是光学仪器生产装校工作中最基本的仪器之一，配备其他附件，具有更广泛的用途。
2、F-XA系列机型可增加各种附件，使其功能更为全面。
3、焦距1000mm-3000mm的平行光管是一种长焦距、大口径，并具有像质优良的双分离物镜的仪器，它配备多种附件，常与前置镜或测量显微镜组合使用，既可作观察、瞄准用的无穷远目标，又可用于光学零部件、光学系统的光学常数测定、成像质量以及微光夜视产品的评定工作和检测，它是光学仪器的科研、生产、教学等单位常用的光学仪器。
4、焦距4600mm的平行光管的物镜为单片非球面透镜。
离轴反射式平行光管，该系统主要提供红外/白光模拟目标源，能够提供中间无遮挡的一束平行度和均匀性好的平行光；具有支撑机构，使平行光管可安装在光学隔振平台上，并能够进行水平度的调节；配备相应防尘保护装置。
卡式平行光管，主要为可见光和红外光学系统提供无穷远十字和星点目标，用于校正多光轴综合光电产品的光轴一致性，具有焦距长、体积小、无色差的优点。
反射式光学检测系统 系列：
涵盖离轴反射式系统，牛顿反射式系统，卡塞格林系统和离轴多反系统的高精度，大口径，大焦距反射式平行光管。具有以下特点：
A、不受光学材料折射率、均匀性、条纹度等影响，没有色差，结构简单；
B、相比公司传统的透射式平行光管，口径可以更大，焦距更长；
C、先进的光学测试系统，都是使用这种类型的平行光管；
技术指标 Technical indicators
● 光学系统
1.有效口径：φ300mm；
2.焦距：f′=3600mm，误差±15mm；
3.像面线视场：φ45mm（2ω=43′）；
4.中心遮拦比（含次镜座）：≤27%；
● 分划板
分划板分为镂空十字分划板和星点板，十字线宽分别为0.05mm、0.1mm、0.2mm、0.3mm，星点大小为φ0.05mm、φ0.1mm、φ0.2mm、φ0.3mm
● 黑体光源
1.工作温度：环温+5℃—200℃；
2.有效辐射面: φ200mm；
3.温度分辨率：0.01℃；
4.测温精度：±（0.3%FS+0.5）℃；
5.温度稳定性：±（0.01—0.05）℃/h；
6.有效发射率：0.97±0.02；
7.电源：220V AC，50Hz；
