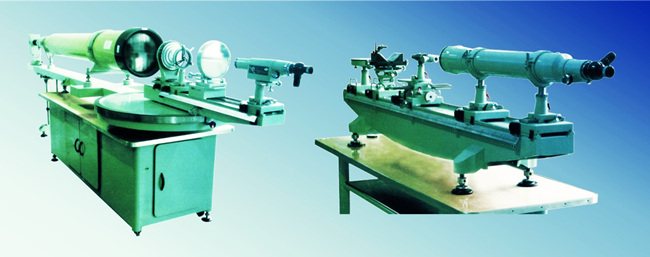

XGJ-3000型 光具座
prev zoom next
XGJ-3000型 光具座
焦距:3000mm,分辨率:0.43″
  • 商品货号:HCECS000483
  • 商品点击数:3887
  • 用户评价: comment rank 5
  • 咨询热线:021-20969529


商品描述:

商品属性

XGJ-3000型 光具座



 产品简介   Product introduction


XGJ-3000型 光具座,是光学零件生产和光学系统调试过程中不可缺少的一种通用仪器,亦是生产、科研、教学等单位光学实验室必须配备的基本仪器之一。本仪器具有像质优良的消色差物镜,结构完善,性能稳定,工作可靠,附件齐全,使用方便,外形美观,用途广泛等优点,深受广大用户的欢迎,并赢得良好的名誉。仪器带有多种附件,适宜于光学仪器的生产、科研和教学中使用。


 应用范围   Applications


■   测定光学零部件和光学系统(包括照相物镜、望远物镜、棱镜、反射镜和角镜等)的成象质量;

■   测量透镜的焦距、截距以及棱镜、平面镜的最小焦距;

■   测量望远镜系统的基本参数,如放大倍率、视差、视度、出瞳直径、光轴平行性等;

■   测量平板下玻璃的平行差和棱镜的光学平等差;

■   测定照相物镜和望远物镜的球差、色差、慧差、像散以及子午、弧矢场曲的几何象差。


 技术指标   Technical indicators


1、F3000型 平行光管

    1.1、焦距 :3000mm

    1.2、有效孔径 :φ300 mm

    1.3、分辨率 :0.43″

    1.4、视场 :52ˊ

2、FDQ-4型 20×自准前置镜

  2.1、放大倍率:20×

  2.2、目镜伸缩筒移动范围:0-60mm

  2.3、物镜焦距:400mm

  2.4、目镜伸缩筒游标格值:0.1mm

  2.5、有效孔径:φ50mm

  2.6、俯仰微调范围:±3°

  2.7、视场:2°28′

  2.8、方向微调范围:±5°

  2.9、出瞳直径:φ2.5mm

  2.10、垂直转动范围:360°

  2.11、出瞳距离:15mm

  2.12、横向转动范围:右30mm,左40mm

  2.13、自准分划板分划格值:20″

3、FDQ-6型 50×自准前置镜

  3.1、放大倍率:50×

  3.2、自准分划板分划格值:10″

  3.3、物镜焦距:1000mm

  3.4、目镜伸缩筒移动范围:0-100mm

  3.5、有效孔径:φ100mm

  3.6、目镜伸缩筒游标格值:0.1mm

  3.7、视场:58′

  3.8、横向移动范围:右30mm,左40mm

  3.9、出瞳直径:φ2mm

  3.10、高低升降范围:±10mm

  3.11、出瞳距离:14.4mm

 4、测量显微镜

  4.1、目镜放大率:5×,10×,15×

  4.2、横向移动范围:±100mm

  4.3、物镜放大率:0.2×/0.5×/1×/4×/10×/40×

  4.4、横向移动游标格值 :1mm

  4.5、机械筒长:160mm

  4.6、横向移动游标分划格值:0.1mm

  4.7、测微目镜测微鼓轮分划格值:0.01mm

  4.8、高低升降范围:10mm

  4.9、分划格值范围:0-8mm

  4.10、方向可调范围游标分划格值:1°

  4.11、纵向移动范围:30mm

  4.12、方向可调范围:±90°

  4.13、纵向移动游标格值:1mm

    4.14、在导轨上移动范围:700mm

    4.15、纵向移动测微鼓轮分划格值:0.01mm

  4.16、在导轨上移动游标分划格值:0.02mm

5、干涉滤光片

  谱线代号:  C                D               E              F             G

     波  长 :656±50     589±50     546±50     486±50     435±50

6、机械结构尺寸

  6.1、圆转台直径:φ1000mm

  6.2、转臂导轨长度:1200mm

  6.3、辅助导轨长度:2000mm

  6.4、转臂在圆转台上转动范围:±155°


 标准配置   Standard configuration


1、F3000平行光管(含全套附件)/1套

2、圆转台、平行光管支座、转动导轨/1套

3、工作台(内装电器装置)/1套

4、小工作台/1件

5、辅助导轨/1具

6、FDQ-4型20×自准前置镜/1台

7、FDQ-6型50×自准前置镜/1台

8、XGJ-2/03测量显微镜/1台

9、照明器/1套

10、FYQ-1型4×圆管前置镜/1台

11、TSD-1型4×视度管/1件

12、TBL-1型25×倍率计/1件

13、FFJ-2型反射镜/1套

14、FGM-1型高斯目镜/1件

15、XGJ-2/08物镜夹持器/1件

16、XGJ-2/09透镜夹持器/1件

17、XGJ-2/010可调V形支架/1件

18、XGJ-2/011可调平台/1件

19、干涉滤光片/1套

20、调节棒/2件


 选配附件   Optional accessories


1、哈德曼相差测量装置

2、带框圆孔板

3、米字形光栏

4、快门装置


 保养维护   Maintenance




1、该仪器系精密光学仪器,应该由专人保管。使用者应了解仪器的原理、性能及使用方法。使用存放应十分小心,防止碰撞及振动。应保持工作环境的消洁及温度稳定。

2、仪器出厂时各部份均保证了良好的性能,除可调部份一般不能随意拆开调整。如发生故障应由有经验的人检修或送回制造厂家检修。

3、镜头及目镜的外露玻璃部分切忌手摸,应尽量少擦。如有灰尘可用软毛刷轻轻扫掉。如有印迹可用脱脂棉或镜头纸蘸少量的酒精乙醚的混合物歧丙酮等进行擦拭。

4、镜管及其它外露表面可用溶剂汽油清擦干净。仪器使用后应盖上护盖,若长时间不用应装入箱内并放平于干燥、温度适当之处进行保管。

5、仪器使用后,对精密工作表面应及时用软性纱布和航空汽油擦干净并涂上适量防锈油脂。

6、仪器应经常保持清洁,特别是光学及精密零件表面,应尽量避免手指接触和碰伤,光学表面还应尽量减少擦拭,若需擦拭时,可先用脱脂棉花沾少量的酒精加乙醚混合剂(1 : 8),轻轻擦拭以保持光学表面的清洁。

7、仪器使用完毕后,宜放在干燥、低温处。

8、仪器搬运时,应防止冲撞和较大的震动,以免精度损失。

9、仪器应定期维护检测,以保证原有精度。
