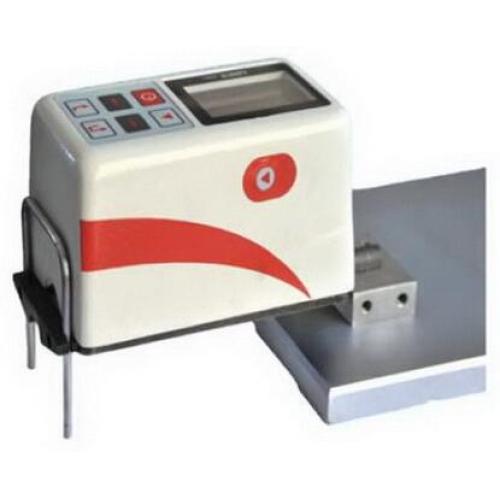

2251型 手持式表面粗糙度测量仪
产品简介 Product introduction
本仪器是评定零件表面质量的手持式表面粗糙度仪。可对多种零件表面的粗糙度进行测量，包括平面、斜面、外圆柱面，内孔表面，深槽表面及轴承滚道等，实现了表面粗糙度的多功能精密测量。
本仪器是一种高精度触针式表面粗糙度测量仪器，该仪器可对平面，斜面，外圆柱面，内孔表面，深槽表面，圆弧面和球面等各种零件表面的粗糙度进行测试，并实现表面粗糙度的形状、轮廓的波峰波谷等参数测量，还能测量工件的TP台阶。仪器使用方便，测量精度高重复性稳定。
2251型 手持式表面粗糙度测量仪，是集传感器，驱动系统和数据采集计算模块于一体的表面粗糙度测量仪；可以去除电源连接，即可在生产现场进行工件表面的粗糙度测量；特别适合机械加工企业在加工现场和车间检验台上使用。本机具有体积小，高精度，测量快，易携带等优点，可以握在手中对各种不同规格工件进行表面粗糙度测量；也可以加装附件，安装在精调平台上进行测量。
本机适用于生产现场，可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算机相应的参数，在液晶显示器上清晰地显示全部测量结果及图形,并可在打印机上输出，亦可与PC机进行通讯。
1、粗糙度测头采用高精度电感传感器，测量值稳定精确。
2、可选配曲面传感器测量凹凸面粗糙度，小孔传感器测量内孔粗糙度。
性能特点 Performance characteristics
■ 高精度电感传感器
■ 可测量显示9个粗糙度参数
■ 采用DSP(数字信号处理器)进行数据处理和控制，速度快，功耗低
■ 机电一体化设计，体积小，重量轻，使用方便
■ 高品质锂离子充电电池，容量高，无记忆效应，连续工作时间大于20小时
■ 本机符合GB/T3505-2000标准
■ 标准RS232接口，可与PC机通讯
■ 选配曲面传感器测量曲面的粗糙度，小孔传感器测量内孔的粗糙度
■ 选配沟槽/深槽传感器测量沟槽底部或台阶的粗糙度
■ 菜单操作方式
■ 传感器触针位置指示
■ 带存储功能的自动关机
技术指标 Technical indicators
1、执行标准：按GB/T3505-2000 触针式表面粗糙测量仪校准规范最高档；
2、测量原理：触针式，电感传感器；
3、测量范围：触针最大位移：100um；
Rt≤80um；Ra：0.05um-8um；
4、示值误差：Ra≤±10%；
5、最小分辨率：0.005um；
6、取样长度：0.25mm、0.8mm、2.5mm；
7、评定长度：N倍取样长度；N=3、4、5；
8、数字滤波器：高斯滤波器；PC滤波器；
9、测量量程：20um、80um；
10、测量参数：Ra、Rz、Rp、Rv、Rc、Rq、Rt、Rsm、Rmr……
11、驱动箱滑行速度：0.5、1mm/s；
12、传感器测针：金刚石圆锥，锥角90°，针尖半径5um；
13、工作温度：5-40℃；
14、电源：内置锂聚合物可充电电池组（1700mAh）；
15、重量：450g；
16、外形尺寸：145mm*70mm*68mm；
标准配置 Standard configuration
1、粗糙度测量仪 主机
2、高精度精密传感器
3、电源适配器
4、多刻线样板
5、使用说明书
选配附件 Optional accessories
● 粗糙度圆弧传感器
● 粗糙度深槽传感器
● 粗糙度小孔传感器
● 万向工作台
● 可根据用户要求设计专用形状测针和粗糙度传感器
● 多功能V型块
● 轮廓仪专用底台
● 角度校准器具
● 标准球校准器具
● 平口钳
注意事项 Precautions
1、保养：加强测量仪的维护保养工作，可以保证台式表面粗糙度测量仪的正常使用和延长仪器的使用寿命。
1）仪器使用环境要求：防尘、防腐蚀性气体、防震、防止噪声源的干扰、输入电源（220V、50Hz）必须要接地良好，并为仪器配备一防尘罩，在不工作时罩住仪器。
2）升降装置，应注意上油和防锈。
3）可调工作台与大理石，应始终保持清洁，不影响测量仪的使用。
4）传感器，其本身是一个非常精细的部件，无论何时，都要确保其头部针尖的清洁。同时，被测物体上不能有灰和油污。在测量时，应将被测物清洗干净，再进行测量。并且传感器要轻举轻放。尤其传感器支承部位不能用手按压以免损坏。
5）仪器在使用前和使用后，都必须认真地做好仪器的清洁工作。以保证测量仪的正常使用。
2、显示错误 “传感器不在起始位” 解决方法：
（注意：本机输入电源必须接地完好，否则除了将引起干扰之外，还会造成机壳带电并导致仪器内部元器件损坏）
1）通电：将220伏电源线、接到+12V电源适配器输入插座内，输出线接至USB数据采集合电源输入插孔内。
2）驱动器电缆：其中15脚插头接到驱动器输入插座内； 37脚插头接到USB数据采集合输出37脚插座内。
3）立柱电缆：其中 9脚插头接到大理石立柱顶端输入插座内.另一端9脚插头接到USB数据采集合输出9脚插座内。
4）按放：仪器应该安装在稳定的基座上避免震动并隔离噪声干扰源，应有一个防尘干燥及无腐 蚀物质环境，使用计算机应按有关规则进行。
