2300A-RC型 表面轮廓-粗糙度测量仪
prev zoom next
2300A-RC型 表面轮廓-粗糙度测量仪
高精度传感器,轮廓粗糙度一体
  • 商品货号:HCECS000394
  • 商品点击数:5741
  • 用户评价: comment rank 5
  • 咨询热线:021-20969529


商品描述:

商品属性

2300A-RC型 表面轮廓-粗糙度测量仪




 产品简介   Product introduction


2300A-RC型 表面轮廓-粗糙度测量仪,是一台综合型触针式轮廓测量仪器,既可用于检测工件的距离、角度、圆弧半径、直线度、圆轮廓度等二维形位误差参数,又可用于检测表面粗糙度、波纹度、原始轮廓等微观轮廓参数,适用于生产企业和计量单位的计量检测部门。


 性能特点   Performance characteristics


●  本仪器配置了光栅原理的触针式形状传感器,可配备标准斧型、圆锥型、球型等各种形式的测针,以适合各种测量要求。

●  测针和测杆通过精确的定位结构保证了互换精度,使更换测针及测杆的操作不影响仪器的测量精度。

●  本仪器还配置了电感式粗糙度传感器,用户可根据测量任务要求,选择标准粗糙度传感器(有导头)、刚性粗糙度传感器、大量程刚性粗糙度传感器、深槽粗糙度传感器、圆弧粗糙度传感器、小孔粗糙度传感器等。

●  本仪器配备了功能强大的轮廓测量评定软件,可以完成被测轮廓的距离、角度、圆弧半径、直线度、圆轮廓等形状和位置参数的测量,也可以通过绘制辅助点、辅助直线、辅助圆等图形要素配合直线拟合、圆拟合、自动选择极值点、自动调平、不等比例放大、求取轮廓交点及比例分割点等丰富的功能完成对被测轮廓的各种二维轮廓参数的测量。测量轮廓及标注结果既可以保存为CAD兼容的DXF和DWG文件,又可以打印输出。

●  软件配置的螺纹测量模块可以在输入被测螺纹标称尺寸参数的条件下,将被测螺纹轮廓的所有牙型角、牙型半角、螺距等参数一次评定并标注在图样上,并可以用CAD文件、参数文本文件、及打印方式输出。

●  轮廓比对软件模块可以完成被测轮廓与CAD文件导入的或测量得到的标准轮廓进行比对的功能,设定上下偏差限后,轮廓的合格竞价和超差竞价可以在图形上以不同颜色标识出来,并自动给出合格区域所占比例。

●  本仪器还配备了微观轮廓测量软件,可以测量评定表面粗糙度、波纹度、原始轮廓等参数,还可以测量微观轮廓的高度和宽度等参数。

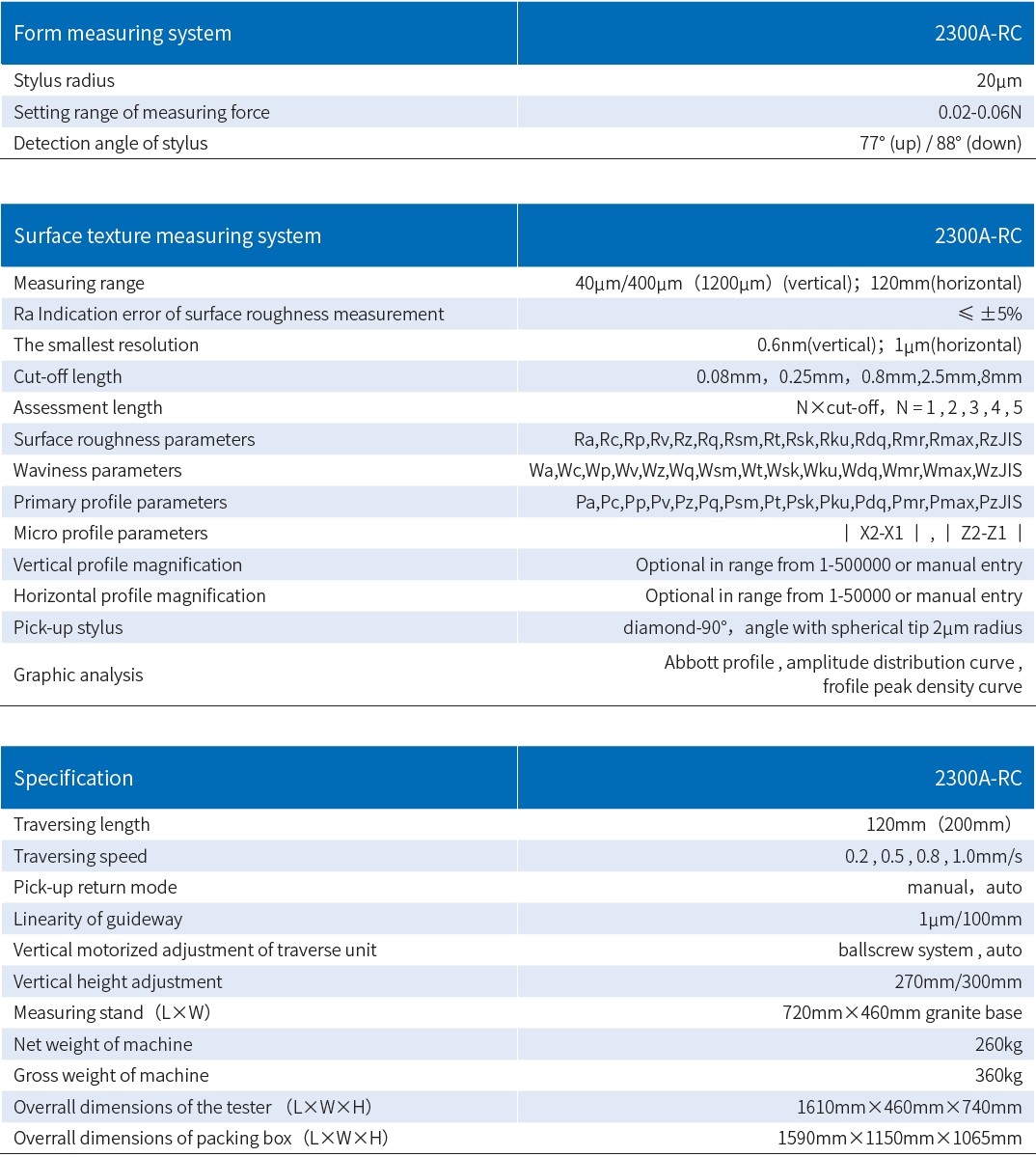

 技术指标   Technical indicators


1、驱动箱水平滑行范围:120mm;

2、驱动箱滑行速度:0.2,0.5,0.8,1mm/s;

3、传感器返回形式:手动,自动;

4、基准导轨的直线性: 1μm/100mm;

5、驱动箱升降:滚动丝杠升降系统,机动升降,自动对准零位;

6、立柱垂直测量高度:270mm;

7、工作台结构:460mm×720mm大理石平台;

8、形状测量系统:

    1)测量原理:垂直方向:触针法,光栅传感器;

          水平方向:直线光栅;

    2)测量范围:垂直40mm,水平120mm;

    3)测量精度:垂直±(2+│H│/5000)μm,水平±4μm/100mm;

    4)垂直分辨力:0.05μm;

    5)水平分辨力:1μm ;

    6)测量参数:垂直距离,水平距离,两直线夹角,圆弧半径,圆心-直线距离、圆心-圆心距离、直线度、圆轮廓度等形位公差参数;

    7)图形放大倍率:无级连续放大;可至最小800倍,最大80000倍;

    8)传感器测杆长:220mm;

    9)测针长度:33mm;

    10)针尖角度:11°;

    11)针尖半径:20μm;

    12)测力:0.02-0.06N;

    13)传感器滑行角度:上升角≤77°,下降角≤88°;

9、微观轮廓测量系统

    1)测量范围:垂直400μm(1200μm),水平120mm;

    2)表面粗糙度Ra示值误差:≤±5%

    3)最小分辨力:垂直0.6mm,水平1μm;

    4)取样长度:0.08,0.25,0.8,2.5,8mm;

    5)评定长度:N倍取样长度,N=1,2,3,4,5;

    6)粗糙度测量参数:Ra,Rc,Rp,Rv,Rz,Rq,Rsm,Rt,Rsk,Rku,Rdq,Rmr;

    7)波纹度测量参数:Wa,Wc,Wp,Wv,Wz,Wq,Wsm,Wt,Wsk,Wku,Wdq,Wmr;

    8)原始轮廓测量参数:Pa,Pc,Pp,Pv,Pz,Pq,Psm,Pt,Psk,Pku,Pdq,Pmr;

    9)微观轮廓测量参数:│X2-X1│,│Z2-Z1│;

    10)图像分析功能:支承率曲线、幅度分布曲线、轮廓峰密度等;

    11)轮廓图形垂直放大倍率:1-500000可选,亦可手动输入;

    12)轮廓图形水平放大倍率:1-50000可选,亦可手动输入;

    13)传感器测针:金刚石棱锥,锥角90°,针尖半径2μm。

10、仪器净重:260kg;

11、仪器外型尺寸:1610mm×500mm×740mm


 标准配置   Standard configuration


1、立柱

2、驱动箱

3、电箱

4、微机、打印机

5、粗糙度传感器(标准、刚性)

6、形状传感器

7、V型工作台

8、微调工作台

9、调斜工作台

10、平口钳

11、校对样块

12、高度校准器具


 选配附件   Optional accessories


● 粗糙度圆弧传感器

● 粗糙度深槽传感器

● 粗糙度小孔传感器

● 粗糙度大量程刚性传感器(1.2mm)

● 万向工作台

● 可根据用户要求设计专用形状测针和粗糙度传感器

● 多功能V型块

轮廓仪专用底台

● 角度校准器具

● 标准球校准器具
