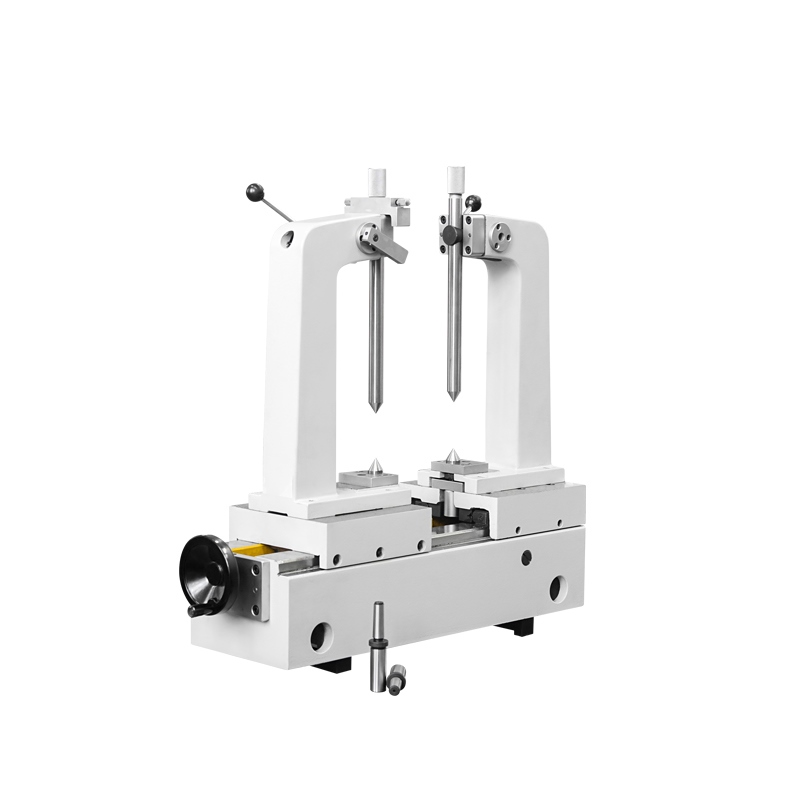

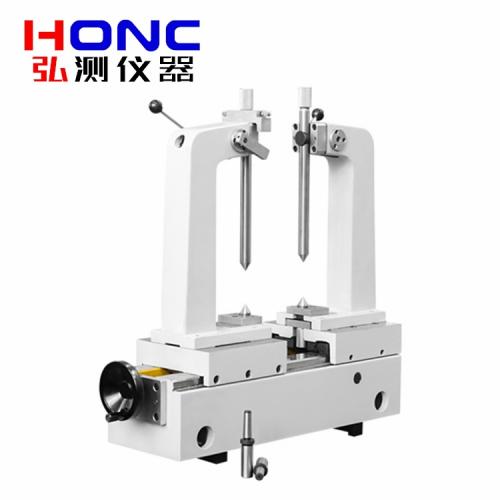

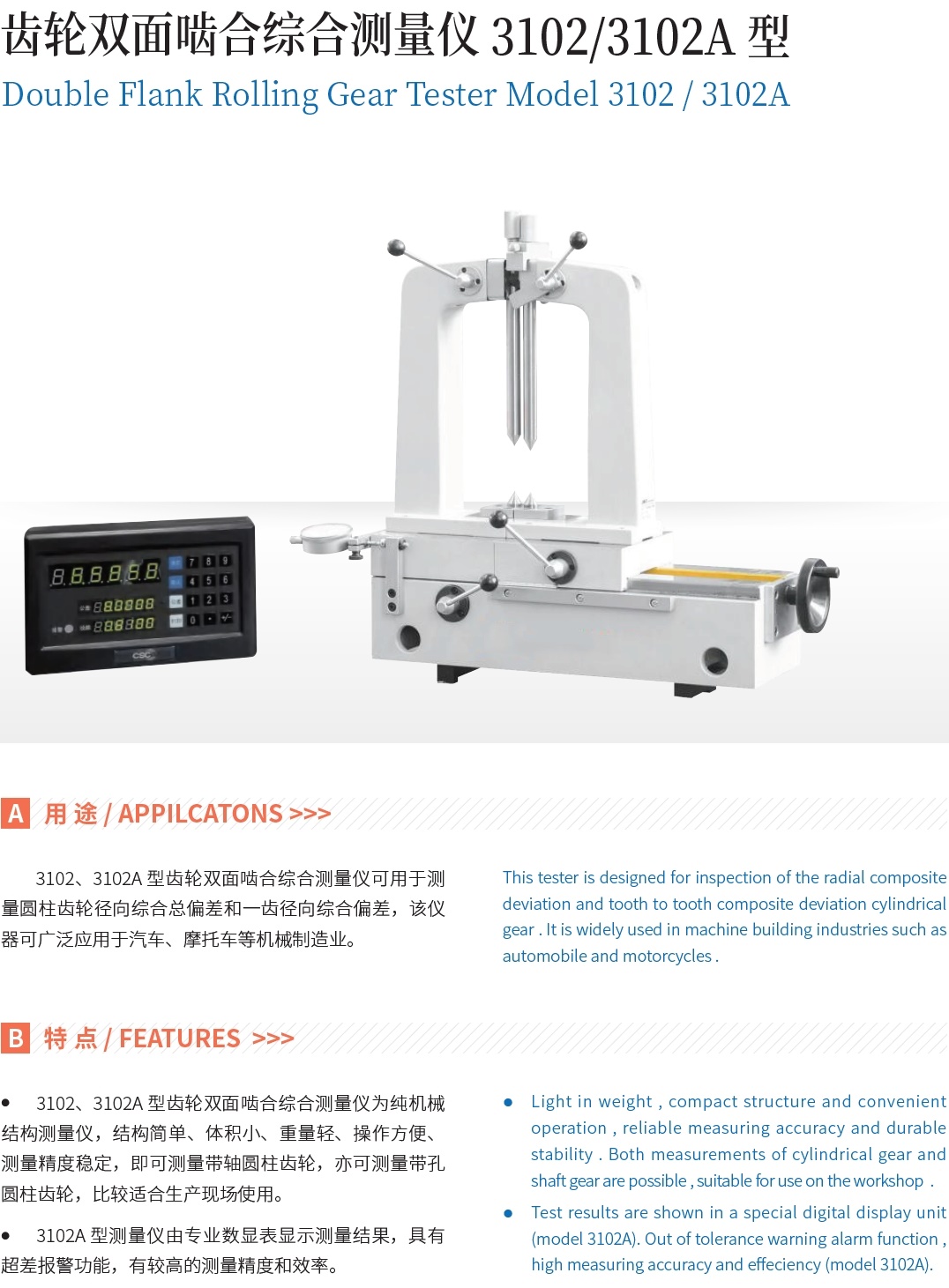

3102、3102A型 齿轮双面啮合综合测量仪
产品简介 Product introduction
本仪器可用于测量圆柱齿轮径向综合偏差和一齿径向综合偏差。该仪器可广泛应用于汽车、摩托车等机械制造行业。
性能特点 Performance characteristics
● 本仪器为纯机械结构测量仪，结构简单、体积小、重量轻、操作方便，测量精度稳定。
● 既可测量带轴圆柱齿轮，亦可测量带孔圆柱齿轮，比较适合生产现场使用。

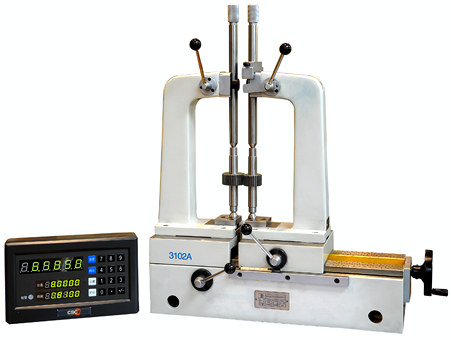

● 3102型由专用数显表显示测量结果，具有超差报警功能，测量精度和效率较高。

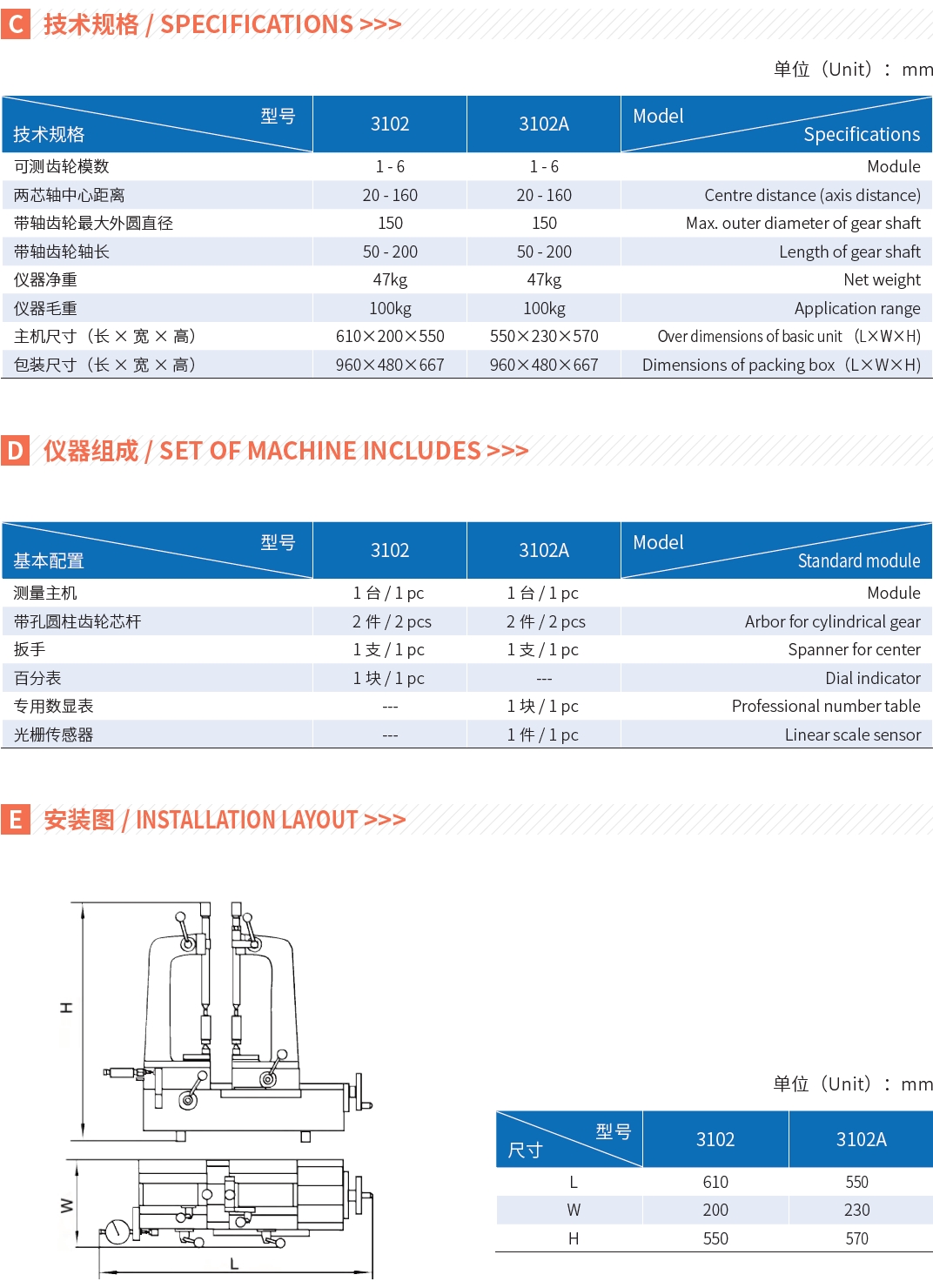

技术指标 Technical indicators
1、模数：1-6mm；
2、顶尖中心距：20-160mm；
3、带轴齿轮最大外圆直径：150mm；
4、带轴齿轮轴长：50-200mm；
5、仪器净重：47kg；
6、仪器毛重：100kg；
7、主机外形尺寸(长×宽×高)：
3102型：610mm×200mm×550mm；
3102A型：570mm×230mm×550mm；
8、包装外形尺寸(长×宽×高)：
3102型：710mm×480mm×677mm；
3102A型：960mm×480mm×677mm；
标准配置 Standard configuration
A、3102型：
1、测量主机
2、百分表
3、测量带孔圆柱齿轮芯杆
4、扳手
B、3102A型：
1、测量主机
2、专用数显表
3、光栅传感器
4、测量带孔圆柱齿轮芯杆
5、扳手
