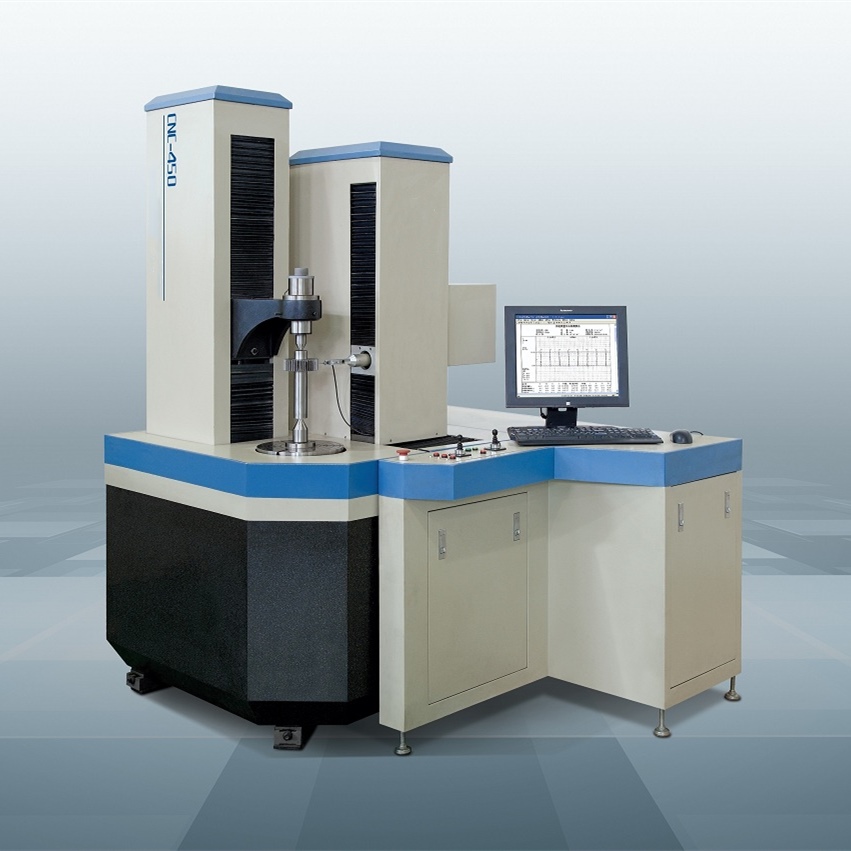

CNC450型 齿轮测量中心
prev zoom

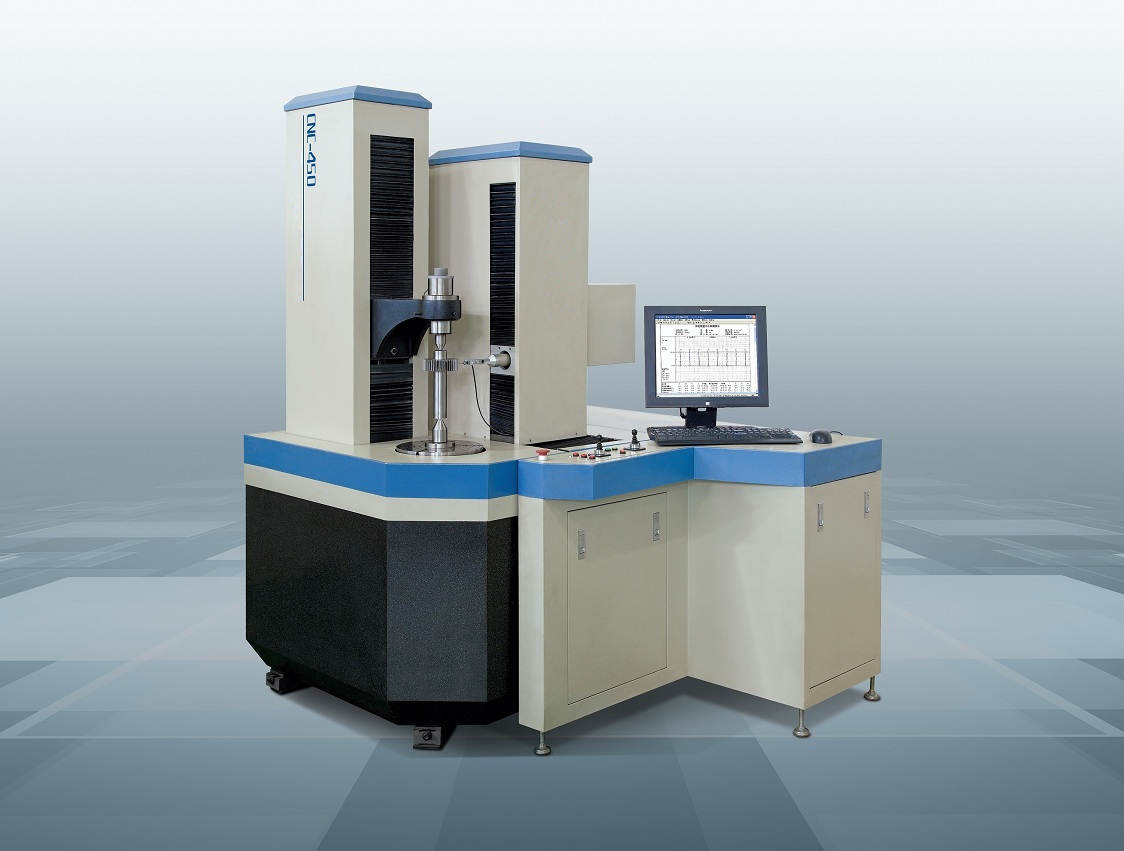

CNC450型 齿轮测量中心
进口光栅,气浮主轴,花岗岩基座
  • 商品货号:HCECS000152
  • 商品点击数:5009
  • 用户评价: comment rank 5
  • 咨询热线:021-20969529


商品描述:

商品属性

CNC450型 齿轮测量中心

CNC450型 齿轮测量中心


 产品简介   Product introduction


齿轮测量中心器材就是可以测量各种形状的直齿圆柱齿轮,斜齿圆柱齿轮的器材。测量齿轮滚刀、蜗轮滚刀、剃齿刀、径向剃齿刀、插齿刀等齿轮刀具。还可以测量蜗轮、蜗杆直齿锥齿轮、斜齿锥齿轮、凸轮等工件。可广泛应用于汽车、机床工具、仪器仪表、航空、航天、国防工业等科研部门及工厂计量室。

本测量中心是集天然花岗岩基座,高精度气浮主轴,封闭式气浮立柱,空气过滤系统结合高精度的密珠直线运动结构的导轨,DDR精密电机驱动,数字式测微测量传感测头,高精度光栅,全闭环数字控制,全新设计的Windows平台的齿轮测量误差评值软件等新技术于一身的高性能齿轮量仪。

本机以国际通用的四轴齿轮测量技术,最大限度满足齿轮厂商检测的需求,本系统采用全自动测量循环,将高速度、高精度结合,操作简单,便捷。 主要用于渐开线圆柱齿轮、渐开线齿轮滚刀、渐开线插齿刀、渐开线剃齿刀、齿轮刀具(滚刀,剃齿刀,插齿刀等)的测量,并可根据用户的需求,进行功能的扩展。具有高精度、自动、快速、全面检测等特点,是符合齿轮量仪发展方向的新一代齿轮精密量仪。


 应用范围   Applications


本机主要用于测量各种形状的直齿圆柱齿轮,斜齿圆柱齿轮;可选配置可以测量齿轮滚刀、蜗轮滚刀、剃齿刀、径向剃齿刀、插齿刀等齿轮刀具;可选配置还可以测量蜗轮、蜗杆、直齿锥齿轮、斜齿锥齿轮、弧齿锥齿轮等工件。广泛应用于汽车、机床工具、仪器仪表、科研部门及工厂计量室。


 性能特点   Performance characteristics


1、整机采用封闭框架立式结构,结构紧凑。钢构架支架配以花岗岩基座,有效隔离振动,保证仪器高精度。

2、采用国际通用的四坐标测量系统,三个直线坐标轴和一个回转坐标轴。其中两个直线坐标轴采用高精度封闭式气浮导轨移动(专利技术),另一直线导轨采用高精度密珠结构导轨移动。回转主轴采用高精度气浮主轴,其机械结构精度高,寿命长,精度保持长久。

3、回转主轴采用了先进的DDR电机驱动技术,能提供大扭矩、大惯量的平稳运动,且动态相应能力强,为大齿轮测量提供保证。

4、采用专用的数字式测微测量传感器测头,具有测量精度高、量程大、线性误差小、测杆更换方便、测力自动换向和误操作保护等特点。

5、本机基准定位光栅全部采用德国海德汉进口光栅、定位准确。

6、本机各运动轴电机驱动采用全数字交流伺服单元和DDR驱动单元,配以专用微机数控系统,与坐标轴的高精度光栅配合,达到仪器坐标轴的全闭环动态位置控制和测量位置全量数据采集,先进的电控系统与高精度光栅配合,达到仪器坐标轴全闭环动态位置控制,全自动完成齿轮测量,测量效率高。

7、强大的专用齿轮测量软件,测量参数众多,应用范围广,人机交互性好,操作简便。


 技术指标   Technical indicators



规格/型号CNC450
各线性轴±0.5μm
θ旋转轴±1″
电感传感器分辨率0.1μm
环境温度20℃±2℃
模数1-15mm
螺旋角0-90°
Z轴行程300mm(垂直方向上下)
T轴行程±150mm
R轴行程200mm
上下顶尖间距最小40mm,最大600mm
被测工件最大外径Φ450mm
最大承载260kg
仪器综合精度
齿形齿向渐开螺旋面基准样板(由国家计量院精度传递)全长测量
齿形示值误差:2 um示值稳定性(五次重复精度):1 um
齿向示值误差:2 um示值稳定性(五次重复精度):1 um
齿  距标准齿轮:齿距示值稳定性(五次重复精度):1 um
