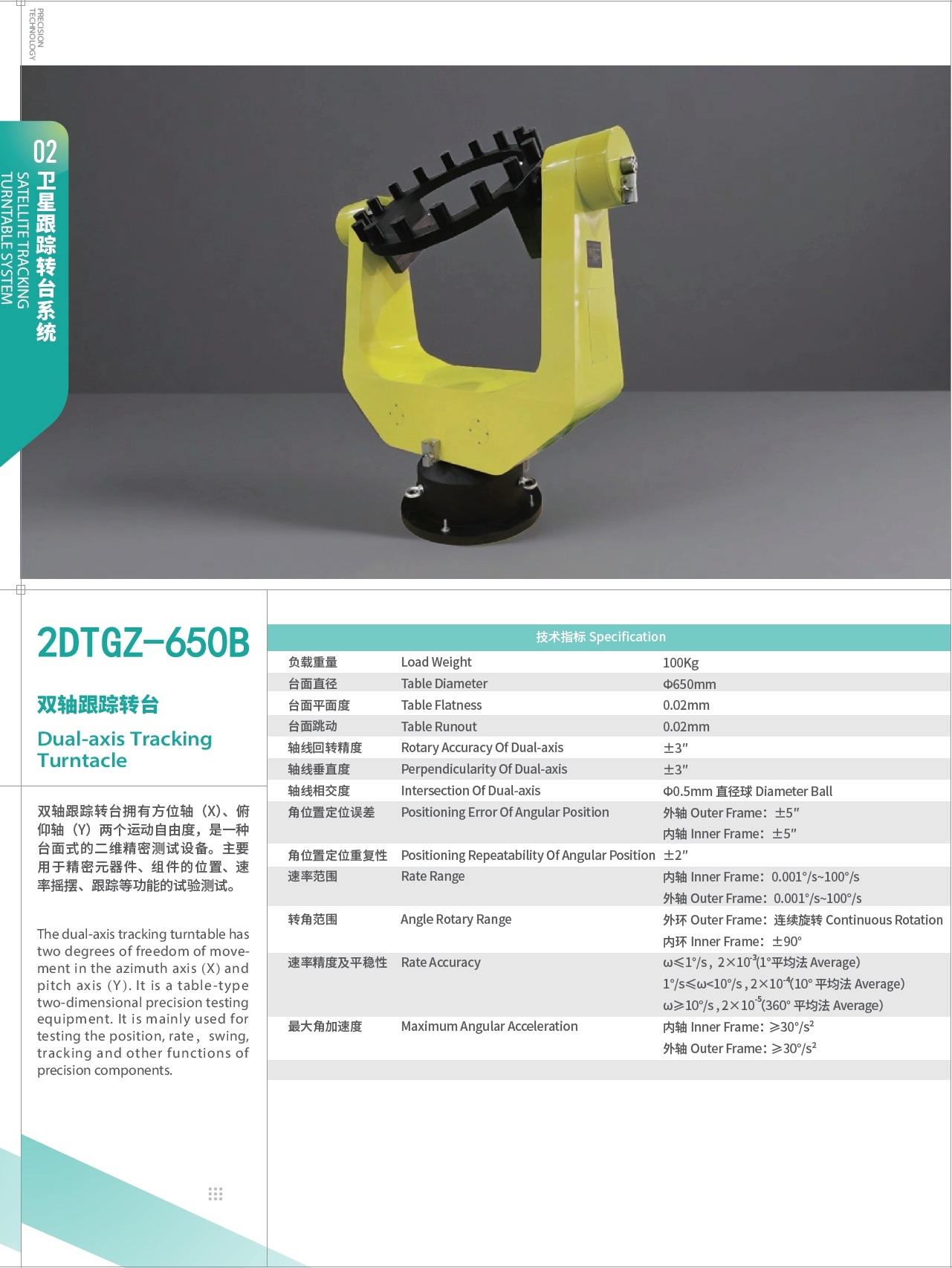

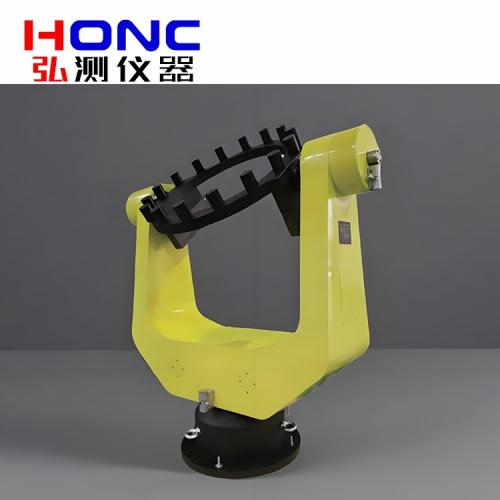

2DTGZ-650B型 双轴跟踪转台【卫星跟踪转台系统】
产品简介 Product introduction
卫星跟踪转台系统/Satellite Tracking Turntable System
卫星跟踪转台系统，是一套在地面上模拟卫星指向与姿态，同时消除地球自转的影响的装置。可用于量子通信地面接收站，和量子卫星发射端一起，完成星地量子通信。配合客户的软件控制和导星设计，转台具备跟踪低轨卫星的能力。
The satellite tracking turntable system is a set of devices that simulate the pointing and posture of satellites on the ground, while eliminating the influence of the earth's rotation. It can be used for quantum communication ground receiving station, and together with the quantum satellite transmitter, it can complete satellite-to-ground quantum communication. With the customer's software control and guide star design, the turntable has the ability to track low-orbit satellites.
双轴跟踪转台/Dual-axis TrackingTurntable
双轴跟踪转台，拥有方位轴(X)、俯仰轴（Y)两个运动自由度，是一种台面式的二维精密测试设备。主要用于精密元器件、组件的位置、速率摇摆、跟踪等功能的试验测试。
The dual-axis tracking turntable has two degrees of freedom of movement in the azimuth axis (X) and pitch axis (Y).It is a table-type two-dimensional precision testing equipment. It is mainly used for testing the position, rate, sswing, tracking and other functions of precision components.
技术指标 Technical indicators
1.负载重量/Load Weight：100Kg；
2.台面直径/Table Diameter：Ф650mm；
3.台面平面度/Table Flatness：0.02mm；
4.台面跳动/Table Runout；0.02mm；
5.轴线回转精度/Rotary Accuracy Of Dual-Axis：±3"；
6.轴线垂直度/Perpendicularity Of Dual-Axis：±3"；
7.轴线相交度/Intersection Of Dual-axis：Ф0.5mm 直径球/Diameter Ball；
8.角位置定位精度/Positioning Error Of Angular Position：
外轴/Outer Frame：±5″；
内轴/Inner Frame：±5″；
9.角位置定位重复性/Positioning Repeatability Of Angular Position：±2"；
10.速率范围/Rate Range：
内轴/Inner Frame：0.001°/s~100°/s；
外轴/Outer Frame：0.001°/s~100°/s；
11.转角范围/Angle Rotary Range：
外环/Outer Frame：连续旋转/Continuous Rotation；
内环/Inner Frame：±90°；
12.速率精度及平稳性/Rate Accuracy：
ω≤1°/s，2×10-3(1°平均法 Average)；
1°/s≤ω<10°/s，2×10-4(10°平均法 Average)；
ω≥10°/s，2×10-5(360°平均法 Average)；
13.最大角加速度/Maximum Angular Acceleration：
内轴/Inner Frame：≥30°/s²；
外轴/Outer Frame：≥30°/s²；
