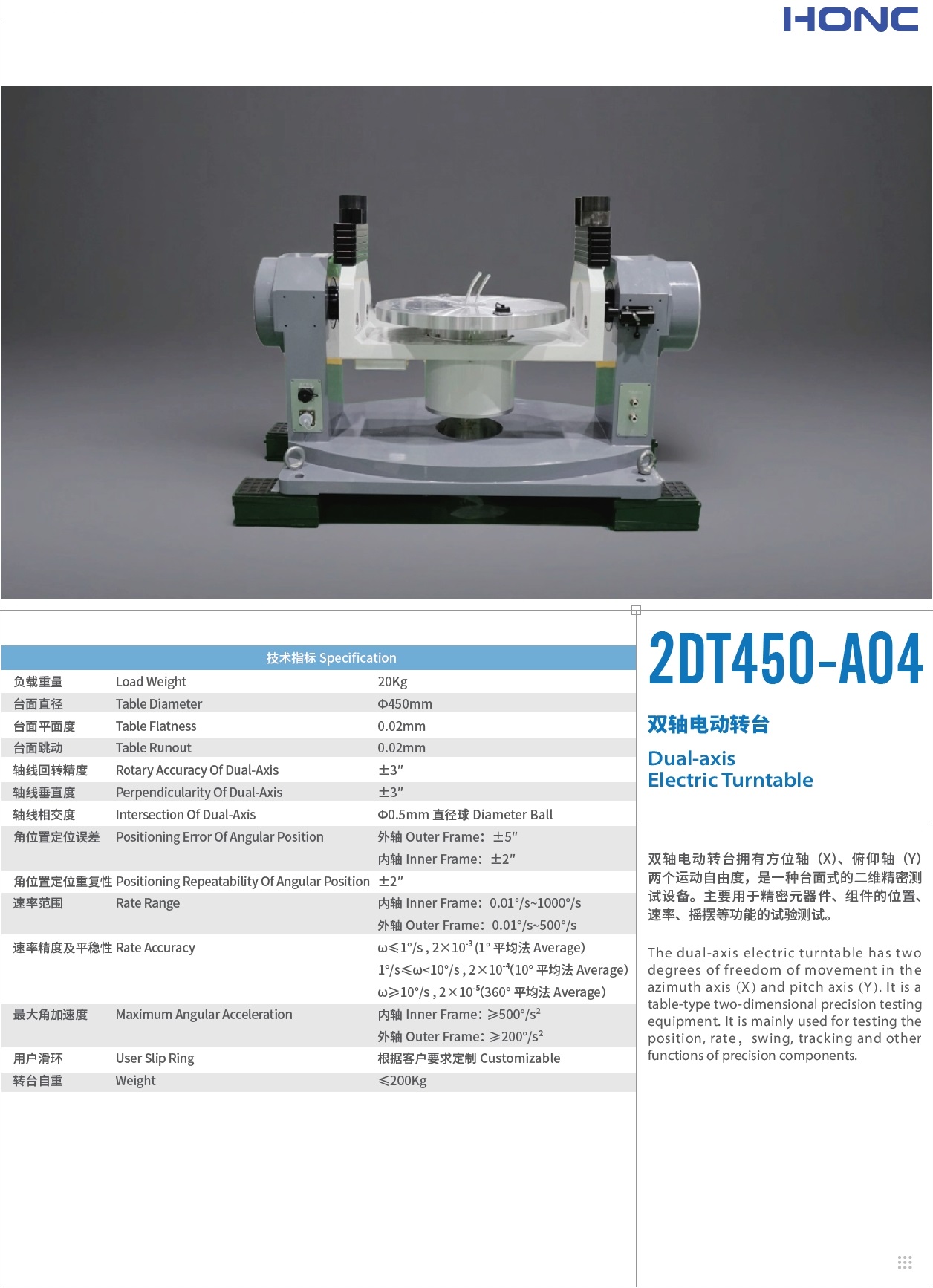

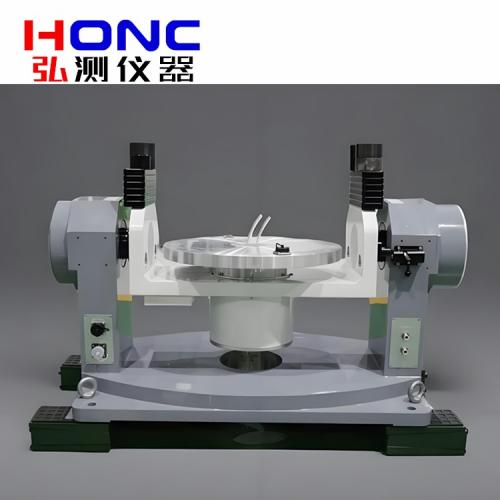

2DT-450A04型 双轴电动转台【惯性导航测试转台】
新款外观，仅供参考，请以实物为准
产品简介 Product introduction
惯性导航测试转台系统/Inertial Navigation Test Turntable System
惯导测试转台根据需要，有电动和手动两种驱动方式，按结构可分为单轴、双轴和三轴转台等，具有位置、速率、摇摆、跟踪等多种功能，用于各种惯性器件、惯性组合、随动跟踪装置等的地面测试。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.
双轴跟踪转台拥有方位轴 (X)、俯仰轴（Y）两个运动自由度，是一种台面式的二维精密测试设备。主要用于精密元器件、组件的位置、速率、摇摆、跟踪等功能的试验测试。
The dual-axis tracking turntable has two degrees of freedom of movement in the azimuth axis (X) and pitch axis (Y). It is a table-type two-dimensional precision testing equipment. It is mainly used for testing the position, rate, swing, tracking and other functions of precision components.
技术指标 Technical indicators
1.负载重量/Load Weight：20Kg；【可根据用户要求定制】
2.台面直径/Table Diameter：Φ450mm；【可根据用户要求定制】
3.台面平面度/Table Flatness：0.02mm；
4.台面跳动/Table Runout：0.02mm；
5.轴线回转精度/Rotary Accuracy Of Dual-Axis：±3"；
6.轴线垂直度/Perpendicularity Of Dual-Axis：±3"；
7.轴线相交度/Intersection Of Dual-Axis：Φ0.5mm直径球/DiameterBall；
8.角位置定位误差/ Positioning Error Of Angular Position：
外轴/ Outer Frame：±5"；【可根据用户要求定制】
内轴/ Inner Frame：±2"；【可根据用户要求定制】
9.角位置定位重复性/ Positioning Repeatability Of Angular Position：±2"；
10.速率范围/Rate Range：
内轴/ Inner Frame：0.01°/s~1000°/s；【可根据用户要求定制】
外轴/ Outer Frame：0.01°/s~500°/s；【可根据用户要求定制】
11.速率精度及平稳性/Rate Accuracy：
ω≤1°/s，2×10-3(1°平均法 Average)；
1°/s≤ω<10°/s，2×10-4(10° 平均法 Average)；
ω≥10°/s，2×10-5(360°平均法Average)；
12.最大角加速度/Maximum Angular Acceleration：
内轴/ Inner Frame：≥500°/s2；【可根据用户要求定制】
外轴/ Outer Frame：≥200°/s2；【可根据用户要求定制】
13.用户滑环/User Slip Ring：根据客户要求定制/Customizable；
14.转台自重/Weight：≤200Kg；
