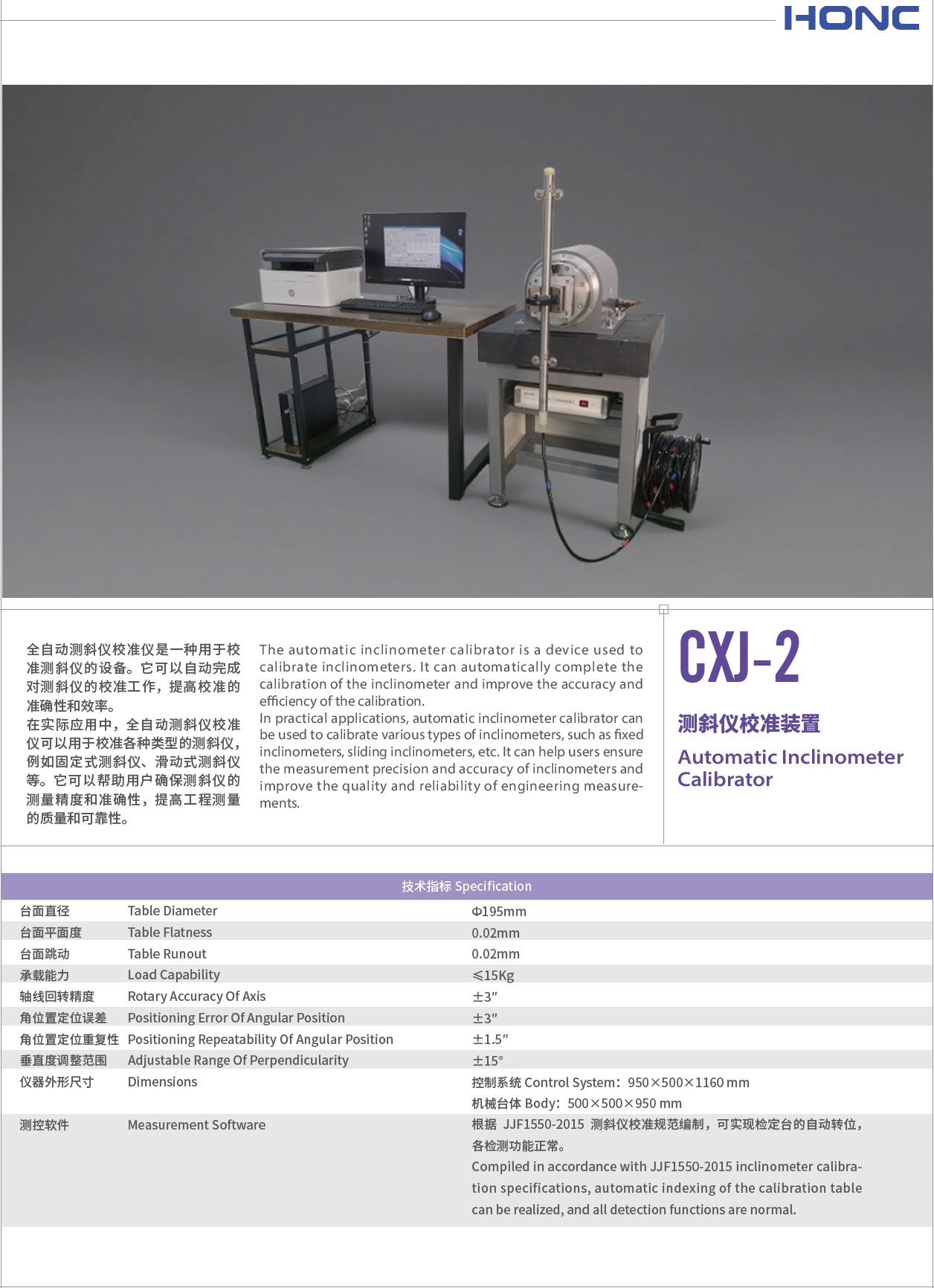

CXJ-2型 高精度全自动测斜仪校准装置
产品简介 Product introduction
本系列高精度测斜仪校准装置，是卧式台体与数显系统构成高精度角度测量系统，可实现0-360°任意角度的测量。也可用于检测各种测斜仪、倾斜仪、加速度计、加速度表、角度块规、光学棱镜、电机、编码器等高精度角度器件的任意旋转角度定位精度、回转精度和角度定位重复性的检测。
本系列高精度测斜仪校准装置是用于检测、校准测斜仪的专用测量仪器，它可以完成测斜仪相关角度指标（灵敏度、示值误差、示值灵敏度）的检测。本仪器能够实现测斜仪检测过程中标准角度的自动转位，并通过计算机软件完成整个测量过程中数据的记录、保存与打印。具有测角精度高、操作方便、可实现自动测量等特点,它适用于计量院所的校准检定，测斜仪制造厂家的出厂检定之用。
本系列高精度测斜仪校准装置，符合JJF1550-2015测斜仪校准规范，可实现检定台自动转位，各检测功能正常。
本校准装置由机械台体、测控系统、软件及相关附件组成。
机械台体包括可调底座、大理石台面和卧式旋转工作台组成。卧式旋转工作台是本仪器的核心部件，它为被测件提供标准倾斜角度，其机械结构采用台面式结构，机械轴承支承，由底座、精密轴系、直流力矩电机、高精度角度传感器、不锈钢台面等组成。旋转工作台具有双向机械限位装置，确保台面不发生连续旋转。在旋转台面上安装了可调工作台，用于调整被测件的垂直度。被测件通过安装工装安装在可调工作台上。
控制柜由机柜、控制箱、平板计算机组成，它通过线缆与机械台体连接。控制箱安装在机柜内部，它是整个仪器的核心控制部件，它由开关电源、DSP控制电路板，驱动模块组成，完成对旋转台体的自动控制，同时它配备有标准RS422接口，可实现计算机的程序控制。平板计算机为嵌入式，安装在机柜上，计算机安装有专用测量软件，完成测斜仪检测过程中角度的自动定位，数据的采集与处理。
工作环境 Work environment
1、本仪器属于高精度仪器，其检测精度与使用环境密切相关，因此，使用时必须满足一定的工作条件；
2、使用前仪器应在恒温室内定温4小时以上；
3、检测室应清洁，无影响测量的振动源和电源、气流等干扰;
4、电源：单相交流电，220V±10%，50HZ±2%；
5、环境温度：20℃±5°℃，温度梯度：2°℃/h;
6、相对湿度：≤70%R.H;
7、校准周期：仪器应经法定机构校准方可使用，校准的周期取决于仪器的使用状况，在正常操作环境下建议每年校准一次。
技术指标 Technical indicators
1) 仪器外形尺寸：
机柜：950*500*1160；【可定制】
机械台体：500*500*950；【可定制】
台体结构：卧式（工作台面向侧面）；【可选配立卧两用型】
2) 台面尺寸：φ195mm；【可定制其他规格】
3) 台面平面度：0.02mm；
4) 台面端面跳动：0.03mm；
5) 承载能力：≤15Kg；
6) 转角范围：±40°【可选配扩展为±180°（360°）连续测量】
7) 垂直度调整范围：±15°
8) 角位置定位精度： ±2″
9) 角位置定位重复性： ±1″
10) 测量软件：根据JJF1550-2015测斜仪校准规范编制，可实现检定台的自动转位，各检测功能正常。
11) 软件主要功能：电动控制转台转动；输入测斜仪示值自动计算灵敏度、示值误差等；可保存数据和读取数据；自动生成校准记录报告。
★【可选配定制功能】：
1，JJF1150-2015测斜仪校准规范；【标配】
2，JJF1915-2021倾角仪校准规范；【选配】
3、JJF1352-2012角位移传感器校准规范；【选配】
标准配置 Standard configuration
1、大理石可调底座：1套；
2、机械台体：1台；
3、控制机柜：1只；
4、一体式计算机：1台；
5、连接线缆：1套；
6、工装夹具：1套；【可根据用户要求定制其他规格工装夹具】
