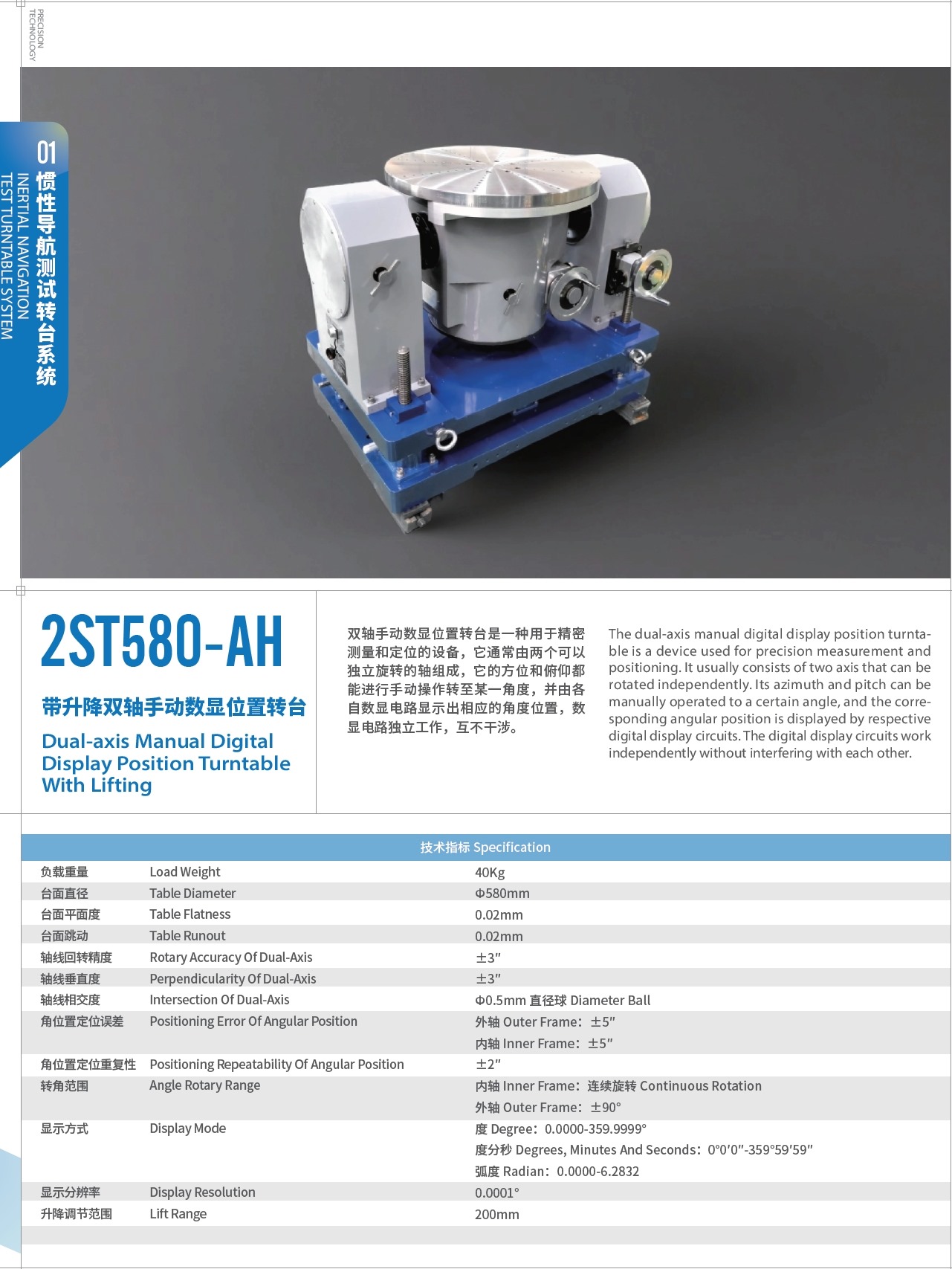

2ST-580AH型带升降双轴手动数显位置转台【惯性导航测试转台】

产品简介 Product introduction
惯性导航测试转台系统/Inertial Navigation Test Turntable System
惯导测试转台根据需要，有电动和手动两种驱动方式，按结构可分为单轴、双轴和三轴转台等，具有位置、速率、摇摆、跟踪等多种功能，用于各种惯性器件、惯性组合、随动跟踪装置等的地面测试。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.

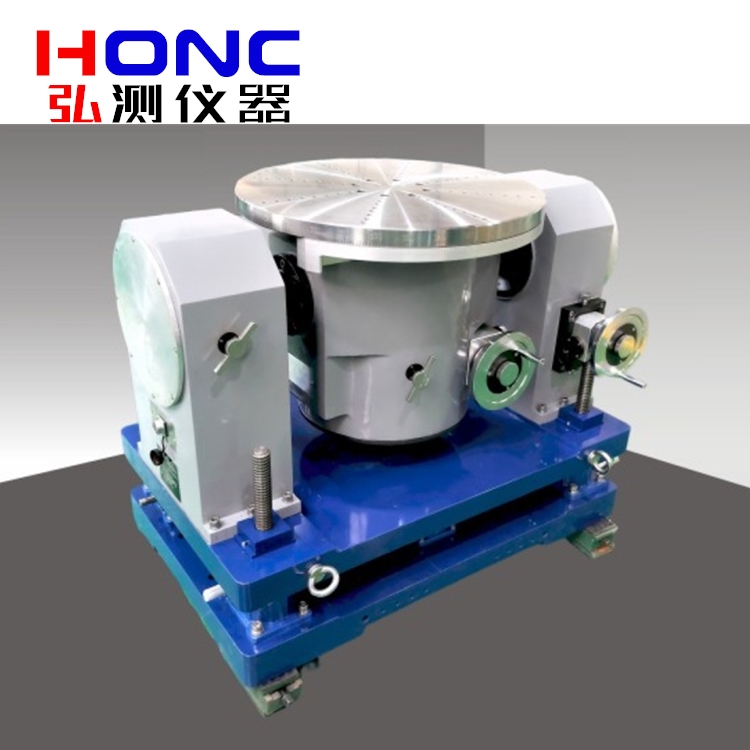

双轴手动数显位置转台是一种用于精密测量和定位的设备，它通常由两个可以独立旋转的轴组成，它的方位和俯仰都能进行手动操作转至某一角度，并由各自数显电路显示出相应的角度位置，数显电路独立工作，互不干涉。
The dual-axis manual digital display position turntable is a device used for precision measurement and positioning. It usually consists of two axis that can be rotated independently. Its azimuth and pitch can be manually operated to a certain angle, and the corresponding angular position is displayed by respective digital display circuits. The digital display circuits work independently without interfering with each other.

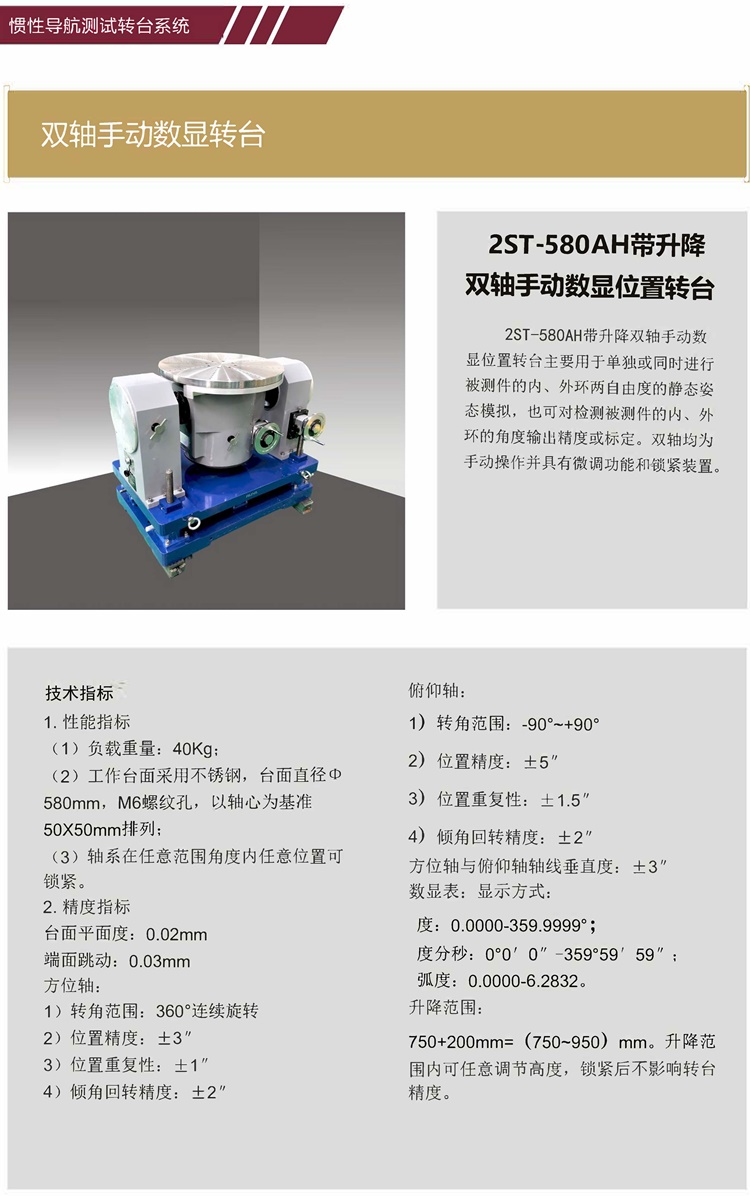

技术指标 Technical indicators
1.性能指标：
（1）负载重量：40Kg；
（2）工作台面采用不锈钢，台面直径Φ580mm，M6螺纹孔，以轴心为基准50X50mm排列；
（3）轴系在任意范围角度内任意位置可锁紧。
2.精度指标：
台面平面度：0.02mm；
端面跳动：0.03mm；
3.方位轴：
1）转角范围：360°连续旋转；
2）位置精度：±3″；
3）位置重复性：±1″；
4）倾角回转精度：±2″；
4.俯仰轴：
1）转角范围：-90°~+90°；
2）位置精度：±5″；
3）位置重复性：±1.5″；
4）倾角回转精度：±2″；
5.方位轴与俯仰轴轴线垂直度：±3″；
6.数显表：
显示方式：
度：0.0000-359.9999°；
度分秒：0°0′0″-359°59′59″；
弧度：0.0000-6.2832。
7.升降范围：750+200mm=（750~950）mm。升降范围内可任意调节高度，锁紧后不影响转台精度。
1.负载重量/Load Weight：40Kg；
2.台面直径/Table Diameter：Φ580mm；
3.台面平面度/Table Flatness：0.02mm；
4.台面跳动/Table Runout：0.02mm；
5.轴线回转精度/ Rotary Accuracy Of Dual-Axis：±3"；
6.轴线垂直度/ Perpendicularity Of Dual-Axis：±3"；
7.轴线相交度/Intersection Of Dual-Axis：Φ0.5mm直径球/DiameterBall；
8.角位置定位误差/ Positioning Error Of Angular Position：
外轴/OuterFrame：±5"；
内轴/Inner Frame：±5"；
9.角位置定位重复性/ Positioning Repeatability Of Angular Position：±2"；
10.转角范围/ Angle Rotary Range：
内轴/Inner Frame：连续旋转Continuous Rotation；
外轴/OuterFrame：±90°；
11.显示方式/ Display Mode：
度/ Degree：0.0000-359.9999°；
度分秒/ Degrees, Minutes And Seconds：0°0'0"-359°59'59"；
弧度/ Radian：0.0000-6.2832；
12.显示分辨率/Display Resolution：0.0001°；
13.升降调节范围/Lift Range：200mm；
