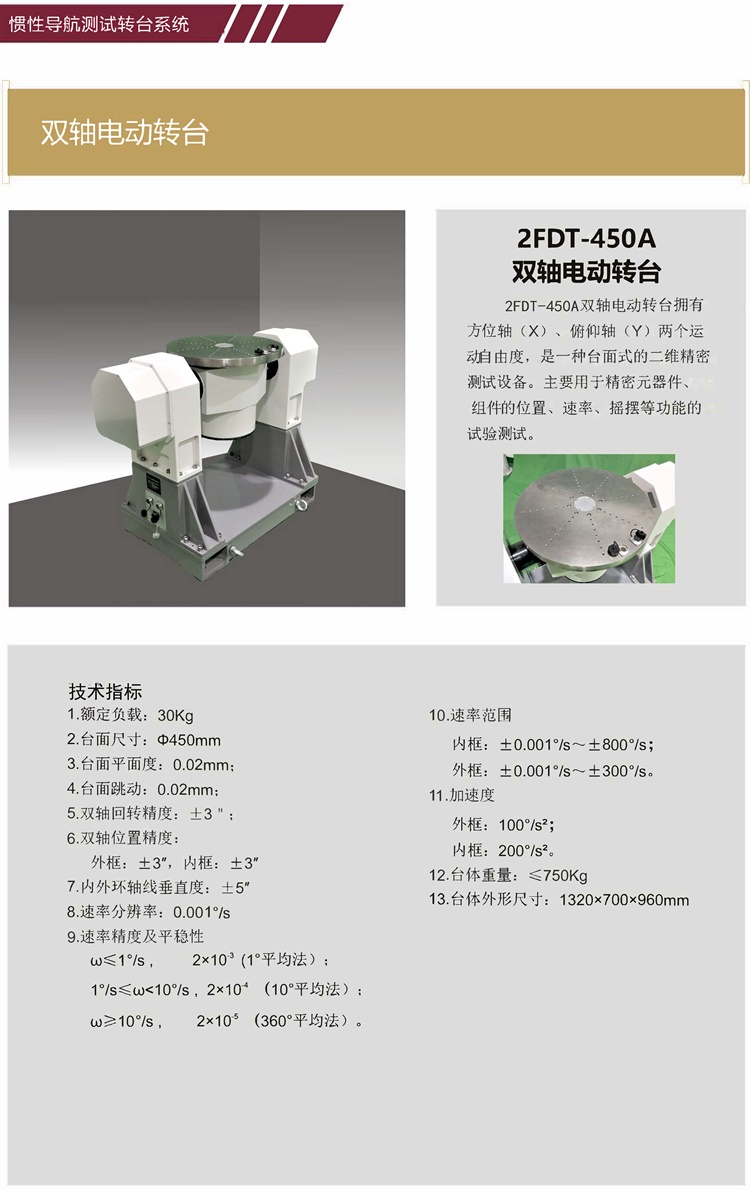

2FDT-450A型双轴电动转台【惯性导航测试转台】

产品简介 Product introduction
惯性导航测试转台系统/Inertial Navigation Test Turntable System
惯导测试转台根据需要，有电动和手动两种驱动方式，按结构可分为单轴、双轴和三轴转台等，具有位置、速率、摇摆、跟踪等多种功能，用于各种惯性器件、惯性组合、随动跟踪装置等的地面测试。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.

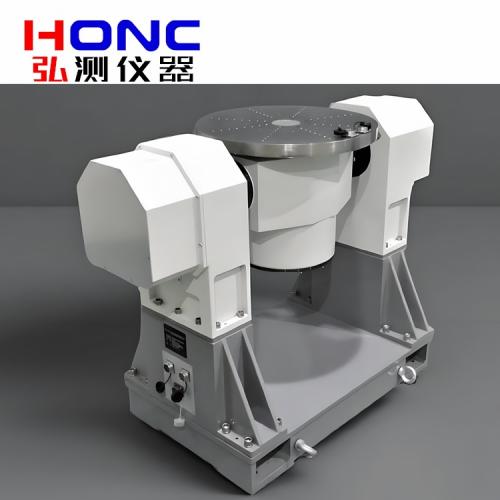

双轴电动转台拥有方位轴 (X)、俯仰轴(Y)两个运动自由度，是一种台面式的二维精密测试设备。主要用于精密元器件、组件的位置、速率、摇摆等功能的试验测试。
The dual-axis electric turntable has two degrees of freedom of movementin the azimuth axis (X) and pitch axis (Y). It is a table-type two-dimensional precision testing equipment. It is mainly used for testing the position, rate, swing, tracking and other functions of precision components.

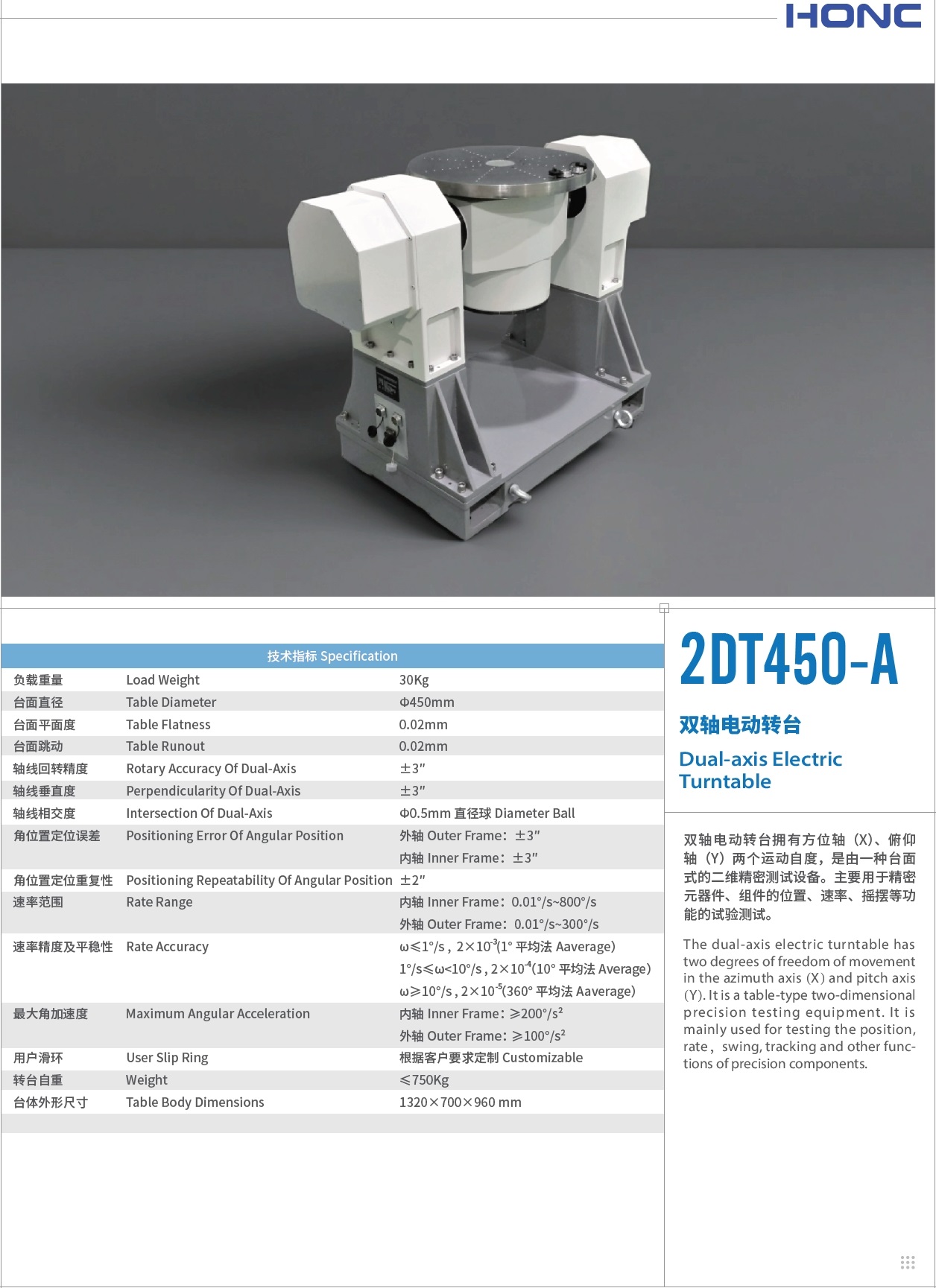

技术指标 Technical indicators
1.额定负载/Load Weight：30Kg；
2.台面尺寸/Table Diameter：Ф450mm；
3.台面平面度/Table Flatness：0.02mm；
4.台面跳动/Table Runout：0.02mm；
5.双轴回转精度/Rotary Accuracy Of Dual-Axis：±3＂；
6.双轴角位置定位精度/Positioning Error Of Angular Position：
外轴/Outer Frame：±3″；
内轴/Inner Frame：±3″；
7.角位置定位重复性/Positioning Repeatability Of Angular Position：±2″；
8.内外环轴线垂直度/Perpendicularity Of Dual-Axis：±3″；
9.轴线相交度/Intersection Of Dual-Axis：Ф0.5mm 直径球/Diameter Ball；
10.速率分辨率：优于0.001°/s；
11.速率精度及平稳性/Rate Accuracy：
ω≤1°/s，2×10^-3 (1°平均法）；
1°/s≤ω<10°/s，2×10^-4 （10°平均法）；
ω≥10°/s，2×10^-5 （360°平均法）。
12.速率范围/Rate Range：
内轴/Inner Frame：±0.001°/s～±800°/s；
外轴/Outer Frame：±0.001°/s～±300°/s。
13.最大加速度/Maximum Angular Acceleration：
外轴/Outer Frame：≥100°/s²；
内轴/Inner Frame：≥200°/s²。
14.用户滑环/User Slip Ring：根据客户要求定制/Customizable；
15.台体重量/Weight：≤750Kg；
16. 台体外形尺寸/Table Body Dimensions：1320×700×960mm；
