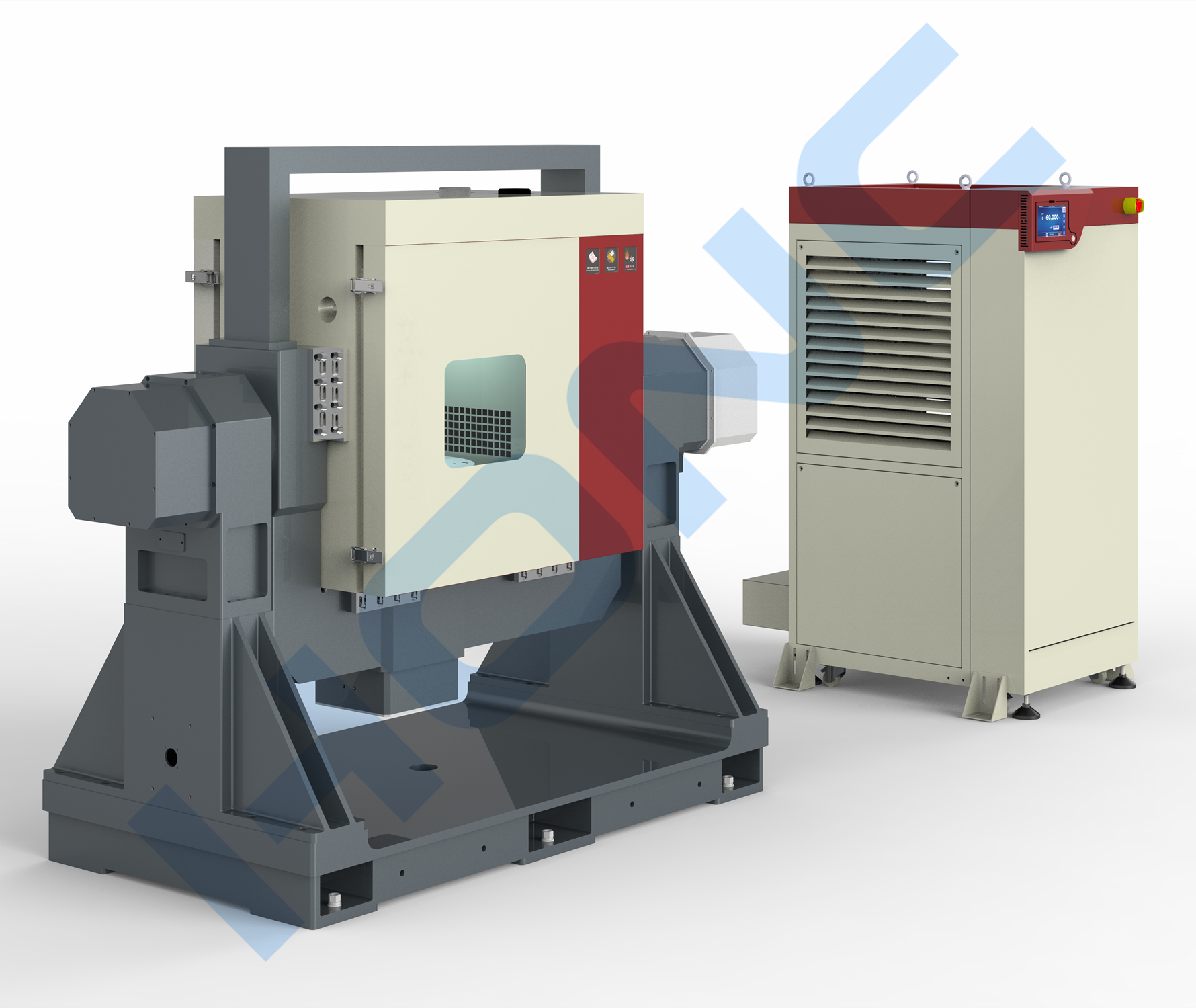

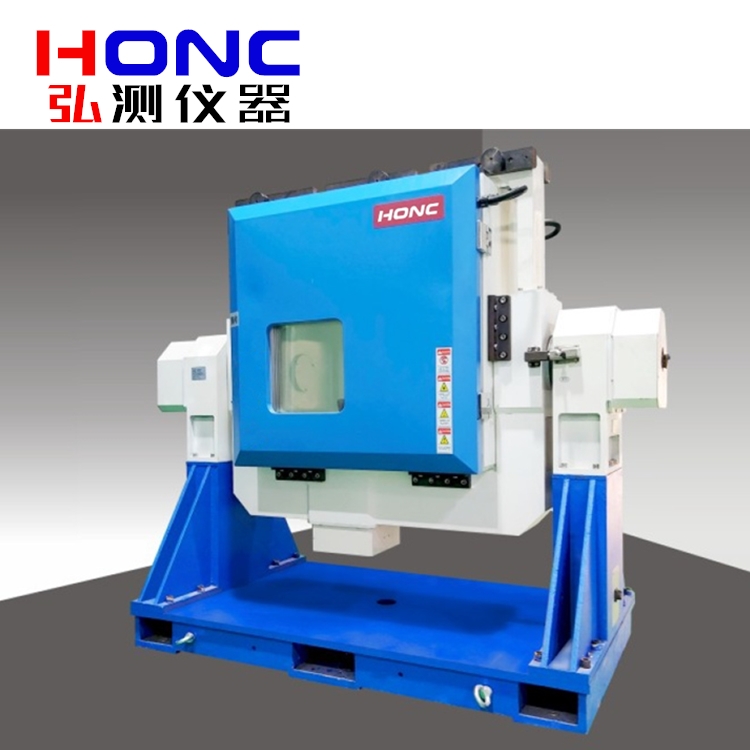

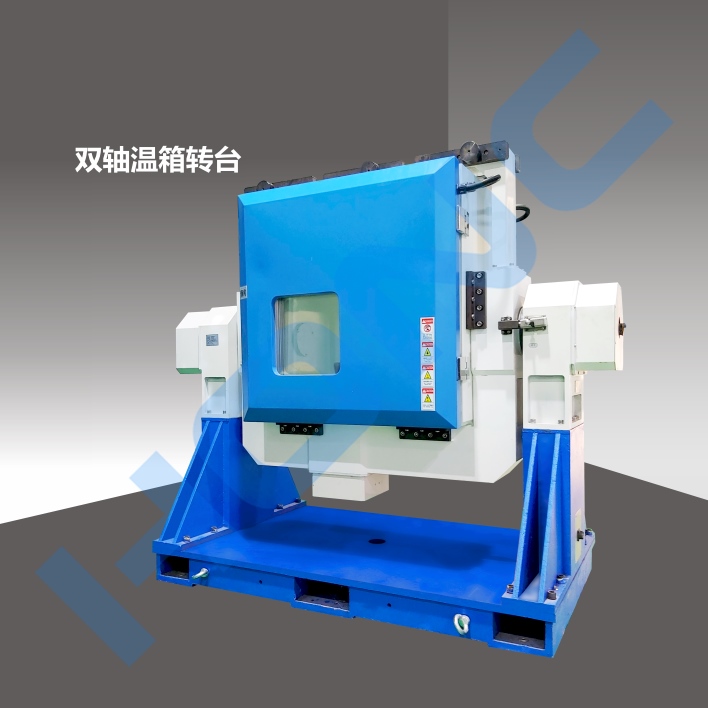

2FDT-400WK型 双轴温箱转台【惯性导航测试转台】
产品简介 Product introduction
惯性导航测试转台系统/Inertial Navigation Test Turntable System
惯导测试转台根据需要，有电动和手动两种驱动方式，按结构可分为单轴、双轴和三轴转台等，具有位置、速率、摇摆、跟踪等多种功能，用于各种惯性器件、惯性组合、随动跟踪装置等的地面测试。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.
双轴温控转台是为光纤陀螺及IMU的研究试验、生产调试和维修校准而研制的专用精密设备，主要用于速率和位置功能试验，具有性能稳定、运转可靠、操作简单、购置成本低等特点。本设备也可以用于其它惯性元件及装置的试验测试。
The dual-axis temperature control turntable is a special precision equipment developed for the research, testing, production debugging and maintenance calibration of fiber optic gyroscopes and IMUs. It is mainly used for rate and position function tests. It has the characteristics of stable performance, reliable operation, simple operation and low cost. The equipment can also be used for experimental testing of other inertial components and devices.

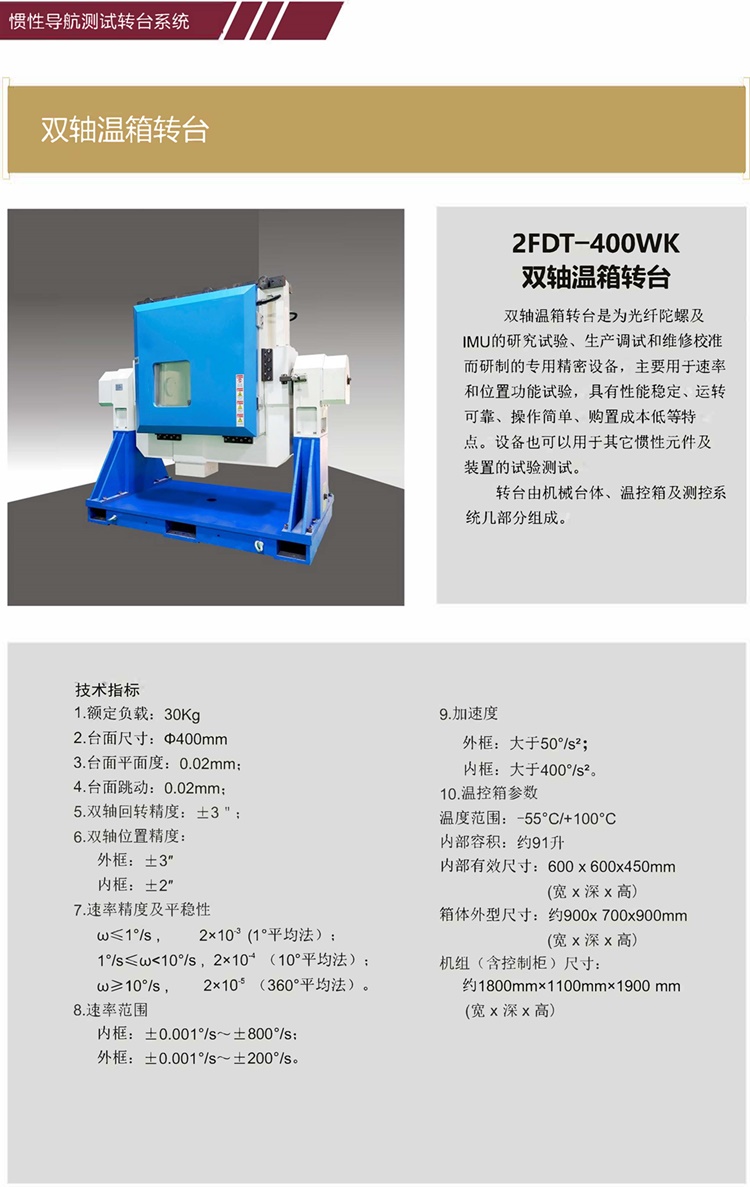

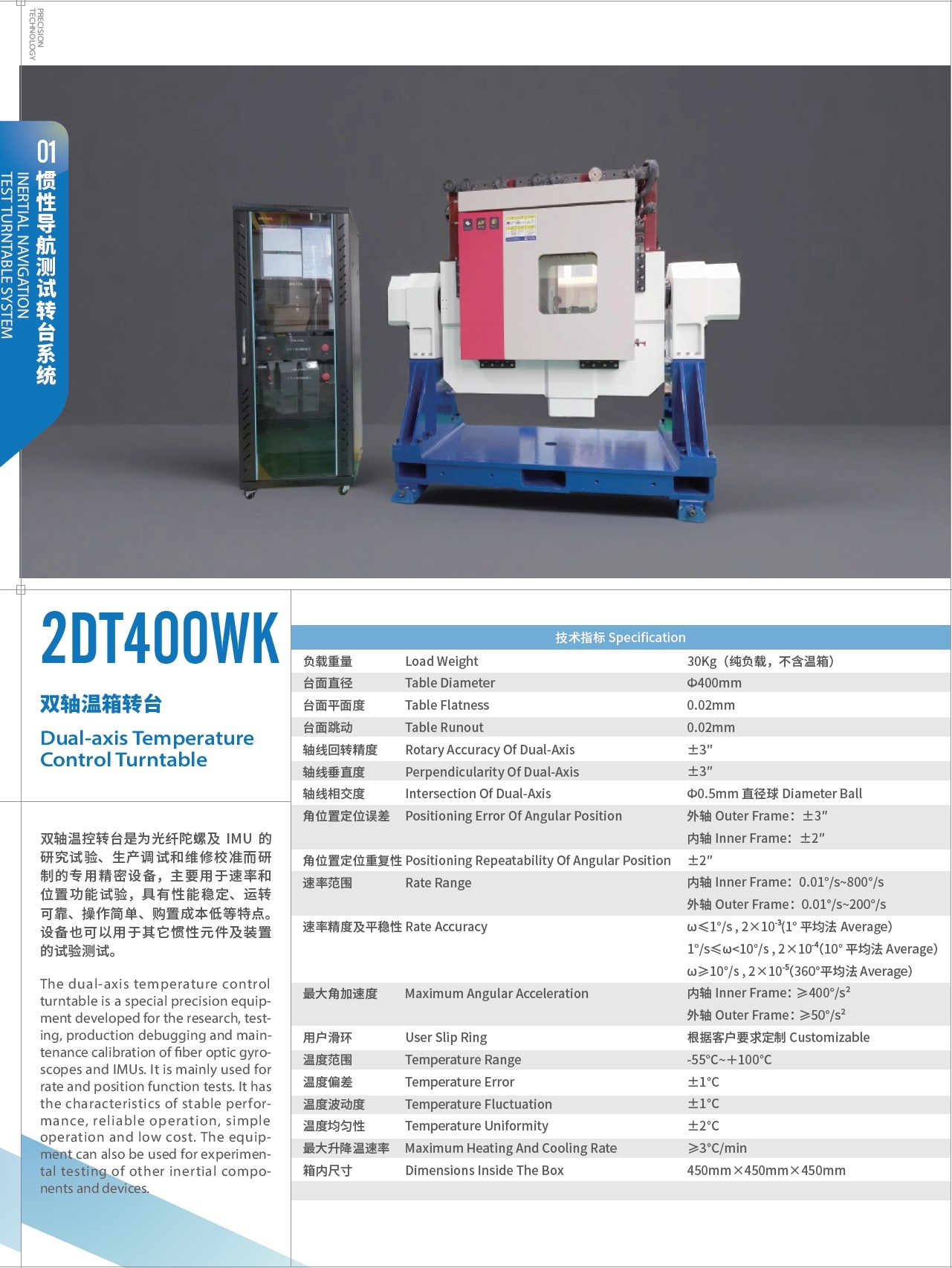

技术指标 Technical indicators
1.负载重量/Load Weight：30Kg (纯负载，不含温箱)；【可根据用户要求定制】
2.台面直径/Table Diameter：Φ400mm；【可根据用户要求定制】
3.台面平面度/Table Flatness：0.02mm；
4.台面跳动/Table Runout：0.02mm；
5.轴线回转精度/Rotary Accuracy Of Dual-Axis：±3"；
6.轴线垂直度/Perpendicularity Of Dual-Axis：±3"；
7.轴线相交度/Intersection Of Dual-Axis：Φ0.5mm直径球/DiameterBall；
8.角位置定位误差/ Positioning Error Of Angular Position：
外轴/ Outer Frame：±3"；【可根据用户要求定制】
内轴/ Inner Frame：±2"；【可根据用户要求定制】
9.角位置定位重复性/ Positioning Repeatability Of Angular Position：±2"；
10.速率范围/Rate Range：
内轴/ Inner Frame：±0.001°/s～±800°/s；【可根据用户要求定制】
外轴/ Outer Frame：±0.001°/s～±200°/s。【可根据用户要求定制】
11.速率精度及平稳性/RateAccuracy：
ω≤1°/s，2×10-3 (1°平均法 Average)；
1°/s≤ω<10°/s，2×10-4 (10°平均法 Average)；
ω≥10°/s，2×10-5 (360°平均法 Average)。
12.最大角加速度/Maximum Angular Acceleration：
内轴/ Inner Frame：≥400°/s2；
外轴/ Outer Frame：≥50°/s2；
13.用户滑环/User Slip Ring：根据客户要求定制/Customizable；
14.温控箱参数/Temperature control box parameters：
温度范围/Temperature Range：-55℃~+100℃；【可根据用户要求定制】
温度偏差/Temperature Error：±1℃；
温度波动度/Temperature Fluctuation：±1℃；
温度均匀性/Temperature Uniformity：±2℃；
最大升降温速率/Maximum Heating And Cooling Rate：≥3℃/min；
箱内尺寸/Dimensions Inside The Box：450mm×450mm×450mm；【可根据用户要求定制】
内部容积/Internal volume：约91升（About 91 liters）；
箱体外型尺寸/Box size：约900mmx700mmx900mm (宽 x 深 x 高)/Approx. 900mmx700mmx900mm (width x depth x height)；

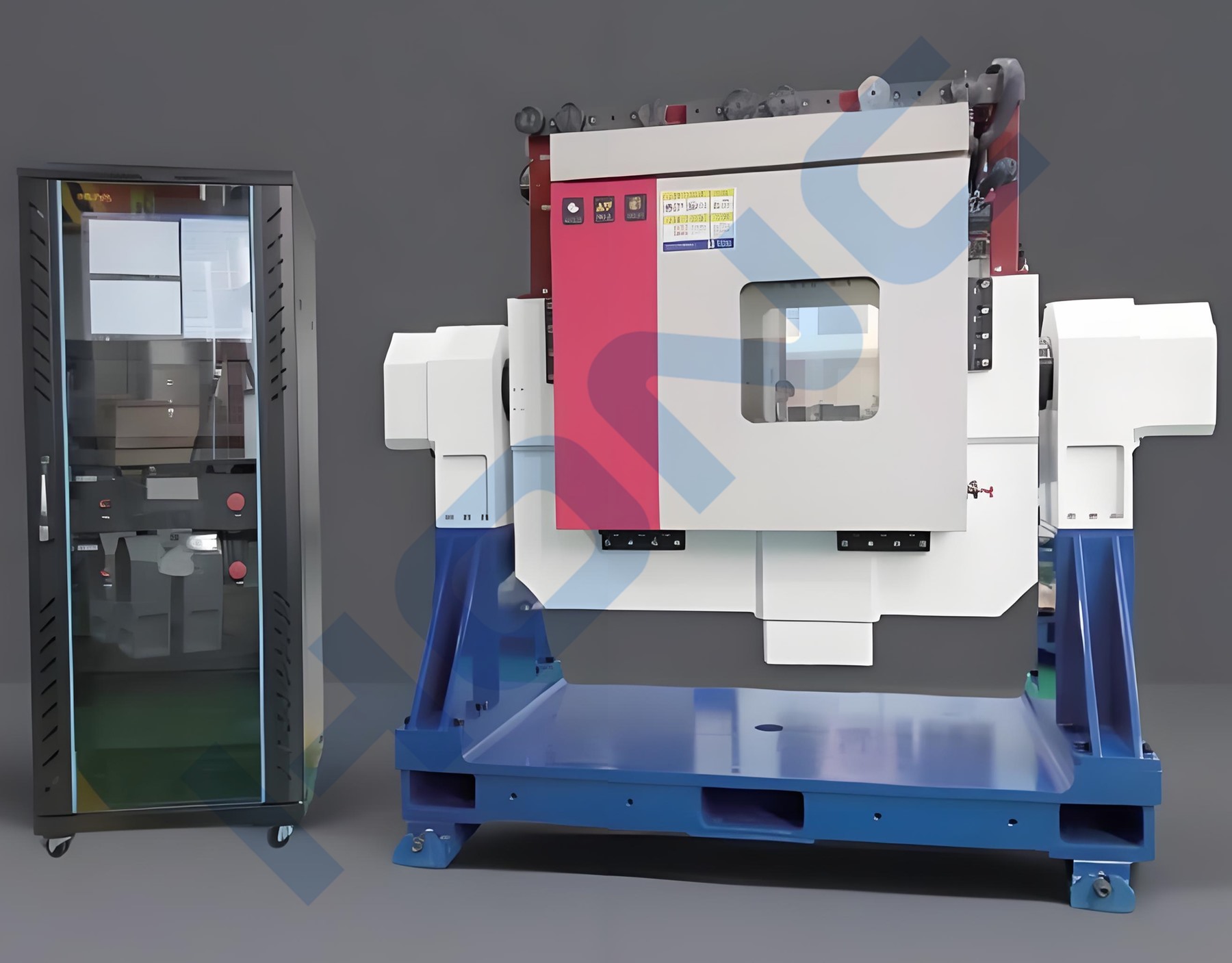

机组（含控制柜）尺寸/Unit (including control cabinet) size：约1800mm×1100mm×1900 (宽 x 深 x 高)/Approx. 1800mm×1100mm×1900 (width x depth x height)；
