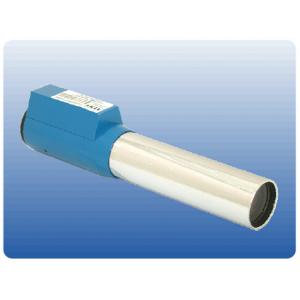

HColliMAT型 电子自准直平行光管
产品简介 Product introduction
HColliMAT系列电子自准直平行光管结合了我公司电子目镜技术、高分辨率图像传感技术和嵌入式数字图像处理技术，可同时对两个方向的角度进行测量，提供最高0.3角秒的测量精度。

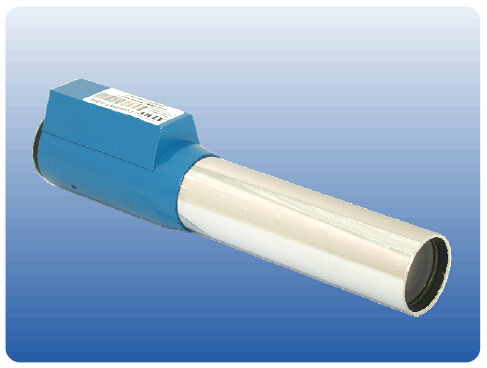

HColliMAT由电子读数头和物镜管构成。运行于显示控制器的测量软件可显示电子目镜及测量数据，并可将数据保存为Excel兼容格式；系列产品采用了小型化设计技术，为用户提供了高性价比的角度测量检测方案。
用户可通过选配其它测量配附件及测量软件完成各种光学测量应用，是光学加工、计量实验室等传统光学自准直仪的理想替代产品。
应用范围 Applications
本机适合于要求高测量精度的应用场合，如航空航天、高精度光学系统装配等，同时也是各省市计量机构、高等院校和科研院所作为基准角度参考器具的理想选择。
应用领域 Application fields
1、实验室基准角度器具;
2、精密旋转台检测;
3、航空航天;
4、光学产品装配及调整;
5、精密机械安装定位;
6、计量机构;
7、机械产品直线度、平面度、垂直度、平行度等精度保障;
8、物理及光学实验室;
性能特点 Performance characteristics
■ 最高0.3角秒中心测角精度；
■ XY双轴同时测量；
■ 电子目镜技术；
■ 高分辨率图像传感器；
■ 长寿命LED光源；
■ 全数字信号处理；
■ 即插即用USB接口；
■ 小型化设计；

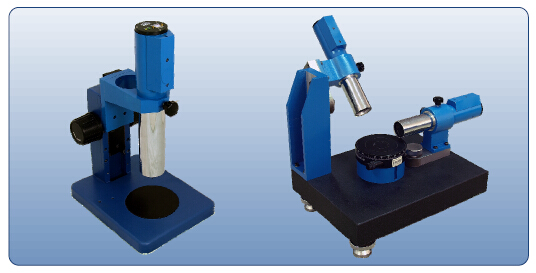

■ 丰富的测量配附件；
软件功能：
■ 数据格式兼容Excel软件；
■ 光学棱镜测量软件；
■ 相对测角软件；
■ 定制测量软件；
技术指标 Technical indicators
规格型号 HColliMAT S200 HColliMAT B300 HColliMAT S300 物镜焦距 200mm 300mm 物镜口径 35mm 45mm 光源类型 大功率半导体光源LED Light Source (中心波长λ=630nm) 探测器 高分辨率图像传感器 目镜 电子目镜或实时影像 测量频响 7.5Hz TYP. 接口 USB 2.0 High Speed Interface 最大读数视场 1600" (arc sec. 角秒) 1200" (arc sec. 角秒) 分辨率 0.1" (arc sec. 角秒) 精度(Accuracy)：±100" (arc sec. 角秒) ±0.5" (arc sec. 角秒) ±0.3" (arc sec. 角秒) 精度(Accuracy)：±600" (arc sec. 角秒) ±1" (arc sec. 角秒) ±0.5" (arc sec. 角秒) 重复性 0.25" (arc sec. 角秒) 0.15" (arc sec. 角秒) 尺寸 275mm (L)×64mm (W)×95mm (H) 375mm (L)×64mm (W)×95mm (H) 重量 1.5KG
标准配置 Standard configuration
1、主机
2、电源
3、随机文件
