XGJ-3000HA型 光具座
prev zoom next

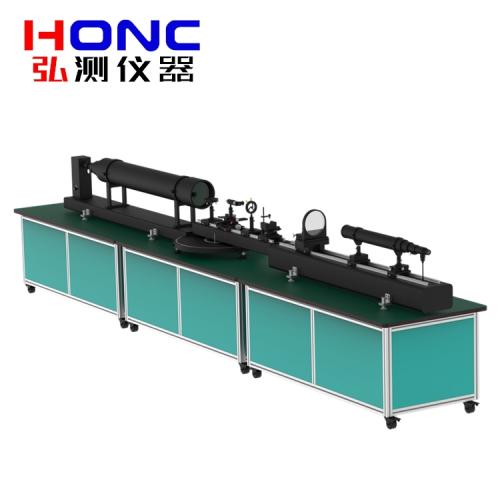

XGJ-3000HA型 光具座
焦距3000mm,口径φ300mm
  • 商品货号:HCECS001165
  • 商品点击数:591
  • 用户评价: comment rank 5
  • 咨询热线:021-20969529


商品描述:

商品属性

XGJ-3000HA型 光具座



 产品简介   Product introduction


XGJ-3000HA型 光具座,是一种通用性强、用途广的光学测试仪器,它主要用于照相物镜、望远物镜及系统的光学基本量的测量及象质的评定。仪器带有多种附件,适宜于光学仪器的生产、科研和教学中使用。

XGJ-3000HA型 光具座,是一种像质优良,附件众多,使用方便,用途广泛的综合性光学测量仪器,主要用于各种光学零件、部件及光学系统的像质研究及光学基本量的测定,仪器配有各种附件,能作以下几个方面的测量。

(1)、用自准前置镜可测量平面平板玻璃的平行差以及棱镜的光学平行差及双像差。

(2)、用玻罗法测定物镜的焦距,也可直接测量截距,用可调前置镜法可确定棱镜、平面镜及其组合系统的最小焦距。

(3)、借助其他仪器(如视度管、倍率计等)可对望远系统的视度、视差、放大率、出瞳直径和出瞳距离等参数的测量。

(4)、用分辨率板法可对物镜、棱镜及其组合系统的分辨能力进行检测。

(5)、用星点法可检测透镜、棱镜及其组合系统的成像质量。


 技术指标   Technical indicators


●  平行光管【F-3000H】

1、焦       距:3000mm;

2、有效孔径:Φ300mm;

3、视      场:≥0.7°

4、分  辨 率:≤0.43";

5、平 行  性:≤10″;

6、镜管外径:Φ356mm;

7、照明灯泡:12V/30W卤素光源;

8、工作波段:380-780nm;

●  光源组件【KGY-306】

1、输入电压:220V;

2、输出电压:12V;

3、输出功率:30W;

●  测量显微镜【CXJ-1】

1、目镜放大率 5×  10×  15×;

2、物镜放大率 0.2×/0.5×/1×/4×/10×/40×;

3、轴向测量范围:100mm;标尺格值:1mm;数显尺示值:0.01mm;

4、横向机构范围:±100mm;标尺格值:1mm;游标示值:0.1mm;

5、显微镜升降范围:±5mm;

6、显微镜水平转动范围:≥180°;

7、测微鼓轮分度值:0.01mm;

8、目镜测量范围:0-8mm;

9、线视场:10mm;

10、测微精度 <0.01mm;

11、目镜接筒外径:φ23.2mm;

12、分划面离目镜管端面 12mm;

●  读数显微镜【DXJ-1】

1、目镜放大率:10x、15x;

2、物镜放大率:1×/4×/10×;

3、测微目镜分划格值:0.01mm;

4、目镜分划格值范围:0-8mm;

5、纵向移动游标格植:0.1mm;

6、横向移动游标格值:1mm;

7、横向移动游标分化格值:0.1mm;

8、横向移动范围: 50mm;

9、纵向移动范围:50mm;

10、高低升降范围: 10mm;

●  读数显微镜附件

10倍目镜、15倍测微目镜、1倍物镜、4倍物镜、10倍物镜;

●  V型支架【VZJ-1】

1、升降范围:60~120 mm;

2、装卡尺寸:Φ50~Φ100mm;

3、中  心  高:225mm;

4、旋转角度:±6°;

●  可调平台【KTP-1】

1、载物台直径:Φ110mm;

2、中心高: 208.5mm;

3、升降可调:±6.5mm;

●  平面反射镜【PMJ-2】

1、有效孔径:φ200mm;

2、俯仰微调:±3°;

3、左右微调:±6°;

4、面型精度:RMS优于1/20λ;

●  透镜夹持器【TJQ-1】

1、中心高 : 225mm;

2、升降可调:±10mm;

3、夹持范围:Ф10mm~Ф76mm;

●  物镜夹持器【WJQ-1】

1、夹持物镜直径:φ40mm/φ60mm/φ80mm/φ100mm物镜框;

2、中心高:225mm

3、左右旋转范围:0~50°;

●  自准前置镜【ZQJ-20】

1、物镜焦距:400mm;

2、出瞳距离: 20mm;

3、有效孔径: φ50mm

4、自准像格值: 20″;

5、放大倍率: 20x;

6、分辨率: ≤2.8″;

7、视       场: ≥3°12′ ;

8、出瞳直径:3mm;

9、目镜调节范围:±5视度;

●  自准前置镜【ZQJ-50

1、物  镜 焦 距:1000mm;

2、出  瞳 直 径:2mm;

3、出  瞳 距 离:20mm;

4、有  效 孔 径:φ80mm;

5、视           场:≥1°;

6、分    辨    率:≤1.4″

7、目镜调节范围:±5视度;

8、放 大 倍 率:50x;

9、自准像格值 :10″;

●  单目前置镜【QZD-4】

1、物  镜 焦 距:80mm;

2、出  瞳 直 径:5mm;

3、出  瞳 距 离:22mm;

4、有  效 孔 径:φ20mm;

5、视           场:≥10.5°;

6、物 镜 分辨率:≤7.5″;

7、目镜调节范围:±5视度;

8、视 放 大 率:4x;

9、分划板格值:0.1mm;

●  视度管【BJ-02】

1、物   镜 焦 距:80mm;

2、分    辨   率:≤7.5″;

3、出  瞳 距 离:18mm;

4、放  大 倍 率:4×;

5、视   场   角:≥10°;

6、出  瞳 直 径:4.5mm;

7、测  量 范 围:±2.5SD;

8、视度最小格值:0.25SD;

9、目  镜 视 度:±5视度;

10、有  效 孔 径:φ12mm;

●  倍率计【TBL-1

1、放大倍率:25倍;

2、物镜焦距:40mm;

3、目镜视度调节范围:±5视度;

4、出瞳直径:φ3.3mm;

5、出瞳距离:20mm;

6、分化板格值范围:0~10mm;

7、目镜放大率:12.5x;

8、分化板格值:0.05mm;

9、镜管分化格值范围:0~60mm;

10、物镜垂轴放大率:2x;

●  高斯目镜【FGM-1】

1、放大倍率:4.2x;

2、目镜焦距:60mm;





 标准配置   Standard configuration



名称

数量

单位

详细信息

平行光管

1

F-3000H型

光源组件

1

KGY-306型;输入电压:220V;输出电压:12V;输出功率:30W

测量显微镜

1

型号:CXJ-1

读数显微镜

1

型号:DXJ-1

V型支架

1

型号:VZJ-1

可调平台

1

  型号:KTP-1

平面反射镜

1

型号:PMJ-2

透镜夹持器

1

型号:TJQ-1

自准前置镜

1

型号:ZQJ-20

自准前置镜

1

型号:ZQJ-50

6V直流稳压电源

2

前置镜用

工作台

1

6150mm*950mm*800mm(3个分体)

带框滤光镜

4

橙色、中性、绿色、毛玻璃

平行光管附件

12

带框十字分划板1件;分辨率板(1#-5#)各1件;玻罗板1件;星点板(Φ0.1/Φ0.2/Φ0.01/Φ0.02/Φ0.05)各1件;

辅助导轨

1

长度2000mm

单目前置镜

1

型号:QZD-4

视度管

1

型号:BJ-02

倍率计

1

型号:TBL-1

高斯目镜

1

型号:FGM-1

物镜夹持器

1

型号:WJQ-1

圆转台、转动导轨

1

圆转台直径φ800mm  转动导轨范围315°,导轨长度1500mm


 保养维护   Maintenance


1、该仪器系精密光学仪器,应该由专人保管。使用者应了解仪器的原理、性能及使用方法。使用存放应十分小心,防止碰撞及振动。应保持工作环境的消洁及温度稳定。

2、仪器出厂时各部份均保证了良好的性能,除可调部份一般不能随意拆开调整。如发生故障应由有经验的人检修或送回制造厂家检修。

3、镜头及目镜的外露玻璃部分切忌手摸,应尽量少擦。如有灰尘可用软毛刷轻轻扫掉。如有印迹可用脱脂棉或镜头纸蘸少量的酒精乙醚的混合物歧丙酮等进行擦拭。

4、镜管及其它外露表面可用溶剂汽油清擦干净。仪器使用后应盖上护盖,若长时间不用应装入箱内并放平于干燥、温度适当之处进行保管。

5、仪器使用后,对精密工作表面应及时用软性纱布和航空汽油擦干净并涂上适量防锈油脂。

6、仪器应经常保持清洁,特别是光学及精密零件表面,应尽量避免手指接触和碰伤,光学表面还应尽量减少擦拭,若需擦拭时,可先用脱脂棉花沾少量的酒精加乙醚混合剂(1 : 8),轻轻擦拭以保持光学表面的清洁。

7、仪器使用完毕后,宜放在干燥、低温处。

8、仪器搬运时,应防止冲撞和较大的震动,以免精度损失。

9、仪器应定期维护检测,以保证原有精度。
